简介

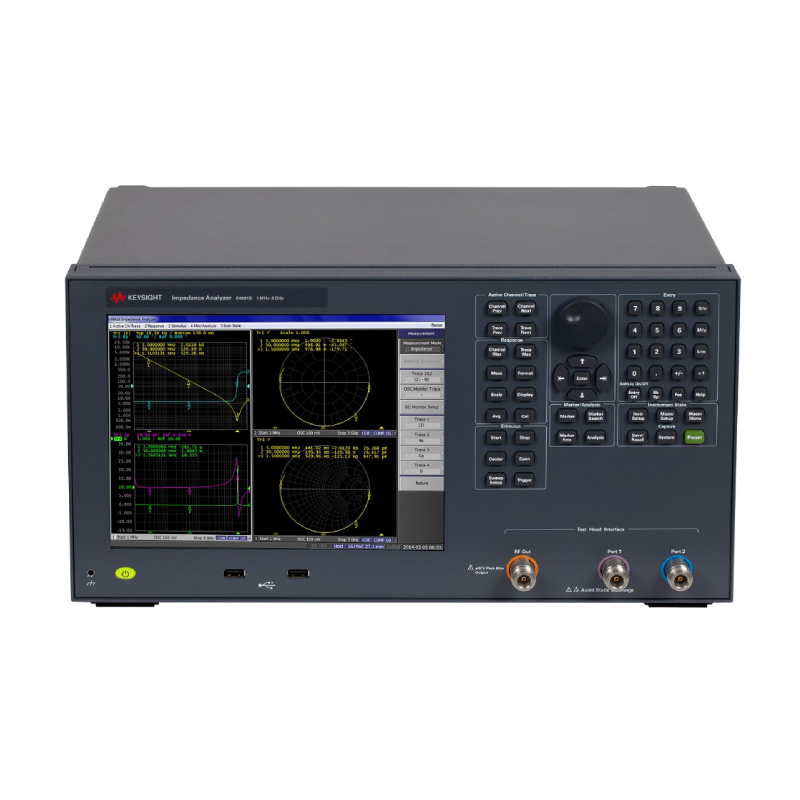

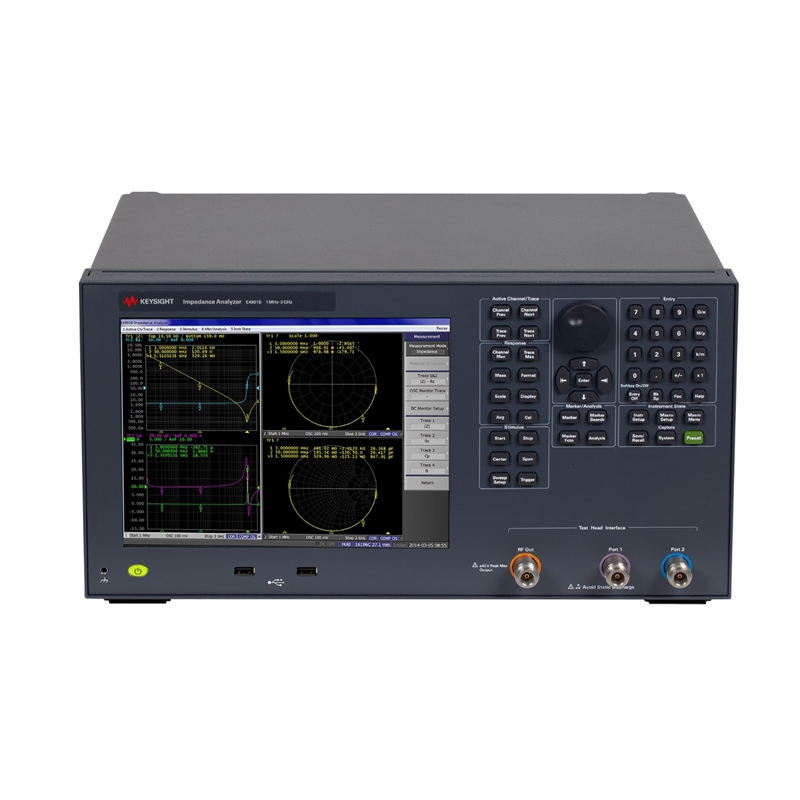

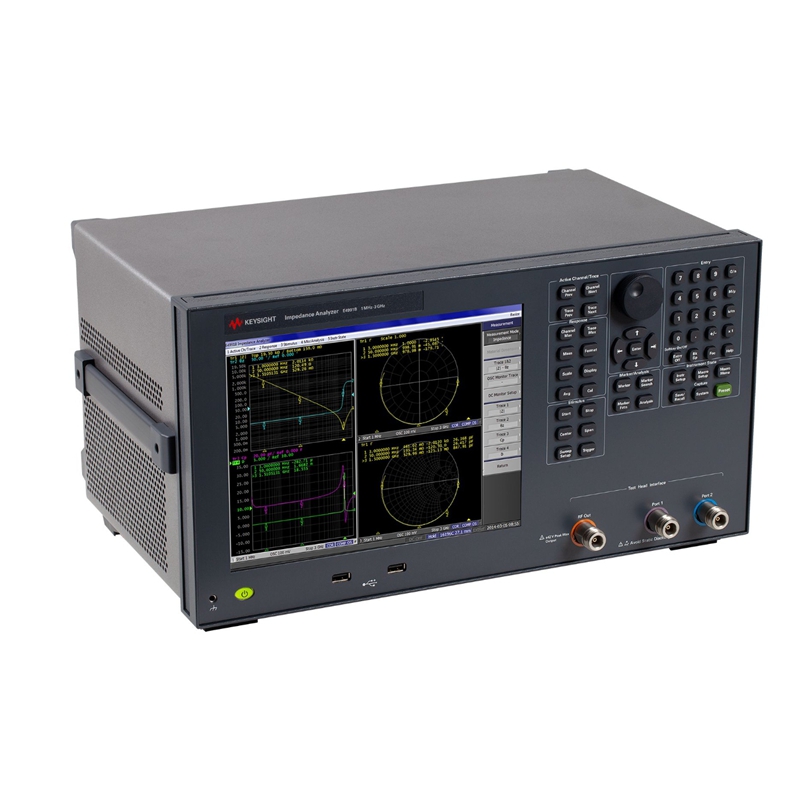

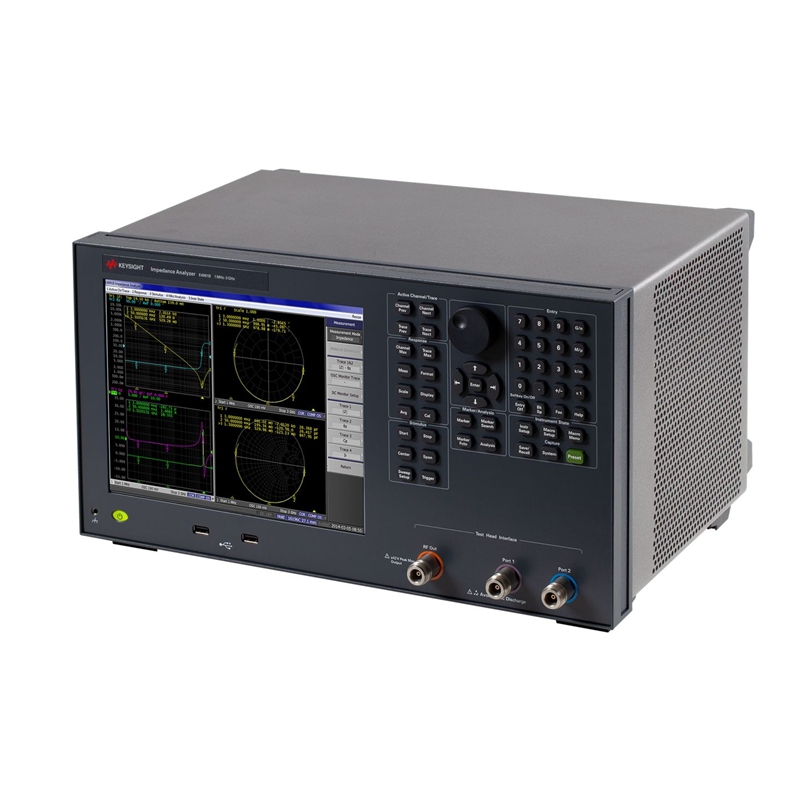

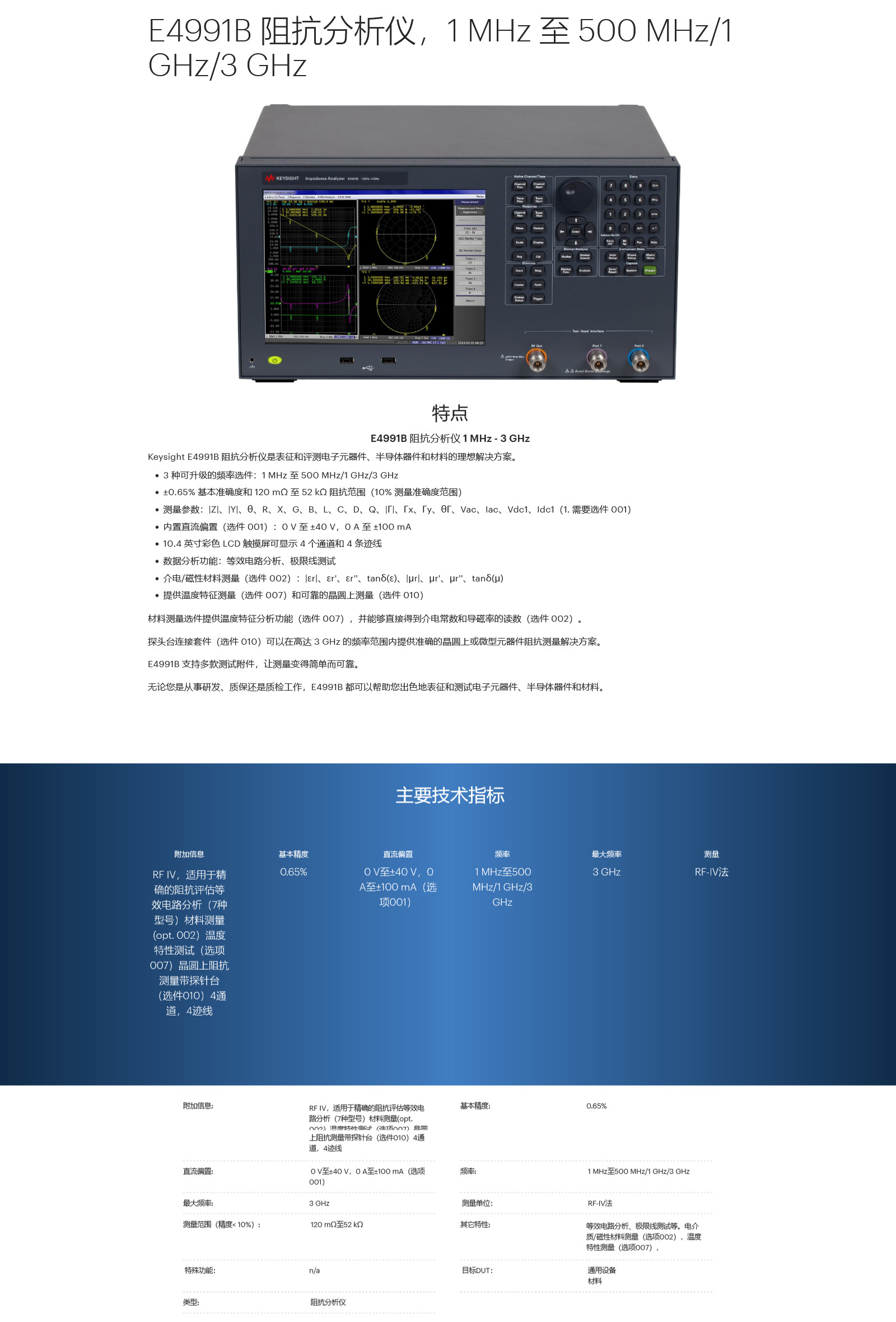

是德科技E4991B阻抗分析仪，频率范围1 MHz至500 MHz/1 GHz/3 GHz，提供0.45%基本精度（典型值）和宽阻抗测量范围，支持材料介电/磁导率测试及高低温特性分析。
性能特点
宽频率覆盖：1 MHz至3 GHz（选件300），1 mHz分辨率，±10 ppm频率精度（23℃±5℃）
高基本精度：典型值0.45%，配合开路/短路/负载校准，实现高精度阻抗测量
内置直流偏置（选件001）：电压偏置0至±40V（1mV分辨率），电流偏置0至±100mA（2μA分辨率）
材料测量功能（选件002）：支持介电常数（εr'、εr''、tanδ）和磁导率（μr'、μr''、tanδ）测试，适配16453A/16454A夹具
宽阻抗测量范围：120 mΩ至52 kΩ（1 MHz，点平均≥8，-3 dBm/-13 dBm，精度≤±10%）
灵活扫描与分析：线性/对数频率、OSC电平、直流偏置扫描，最多1601个测量点，分段扫描最多201段；支持等效电路分析、极限线测试、游标搜索等
大屏显示：10.4英寸TFT彩色LCD（1024×768），支持多通道、多迹线显示及数据运算
应用
射频元件（电感、电容、谐振器、滤波器）阻抗/导纳特性分析
介电材料和磁性材料的介电常数、磁导率及损耗角正切测试
半导体器件寄生参数评估
元器件温度特性（-55℃至+150℃）分析（配合选件007及高温测试夹具）
技术参数
参数类别 | 详细规格 |
测量端子 | 测试头7mm连接器 |
测量参数 | 阻抗参数：Z,Y, Ls, Lp, Cs, Cp, Rs(R), Rp, X, G, B, D, Q, θz, θy,Γ, Γx, Γy, Vac, Iac 材料参数（选件002）：εr, εr', εr'', tanδ,μr, μr', μr'', tanδ |
频率范围 | 1 MHz - 500 MHz（选件050）/ 1 GHz（选件100）/ 3 GHz（选件300） |
频率分辨率 | 1 mHz |
频率精度 | ±10 ppm（23℃±5℃）；±20 ppm（5-40℃）；选件1E5：±1 ppm（5-40℃） |
振荡器电平（功率） | -40 dBm 至 +1 dBm（50Ω负载），分辨率0.1 dB |
振荡器电平（电压） | 4.47 mVrms 至 502 mVrms（开路） |
振荡器电平（电流） | 0.0894 mArms 至 10 mArms（短路） |
基本精度（典型值） | 0.45%（阻抗幅度） |
阻抗测量范围 | 120 mΩ 至 52 kΩ（1 MHz，点平均≥8，-3 dBm/-13 dBm，精度≤±10%） |
直流偏置（选件001） | 电压：0至±40V，1mV分辨率，精度±{0.05%+5mV+(Idc×20Ω)} |
测量点数 | 2至1601点 |
扫描类型 | 线性/对数频率，OSC电平（功率/电压/电流），直流偏置（电压/电流），分段扫描 |
平均类型 | 扫描-扫描平均、点平均（1至999） |
校准方式 | 开路/短路/负载校准、低损耗电容校准、端口扩展补偿、开路/短路补偿 |
显示屏 | 10.4英寸TFT彩色LCD，1024×768（XGA） |
迹线数量 | 每通道最多4条数据迹线+4条存储迹线 |
附件
标配 | 电源线、操作手册（CD）、测试头（7mm）、测试头电缆、校准套件（开路/短路/负载标准件） |
频率选件 | E4991B-050（1 MHz-500 MHz）、E4991B-100（1 MHz-1 GHz）、E4991B-300（1 MHz-3 GHz） |
直流偏置选件 | E4991B-001（内置DC偏置电压/电流源） |
材料测量选件 | E4991B-002（介电常数/磁导率测量软件及算法） |
高温测试选件 | E4991B-007（高温特性测试套件，配合16453A/16454A，-55℃至+150℃） |
高稳频参考选件 | E4991B-1E5（高稳定度频率参考，±1ppm） |
测试夹具 | 16453A（介电材料测试夹具）、16454A（磁性材料测试夹具） |
其他选件 | E4991B-010（增强型振荡器电平精度）、1CM（机架安装套件）、1A7（ISO 17025校准证书） |

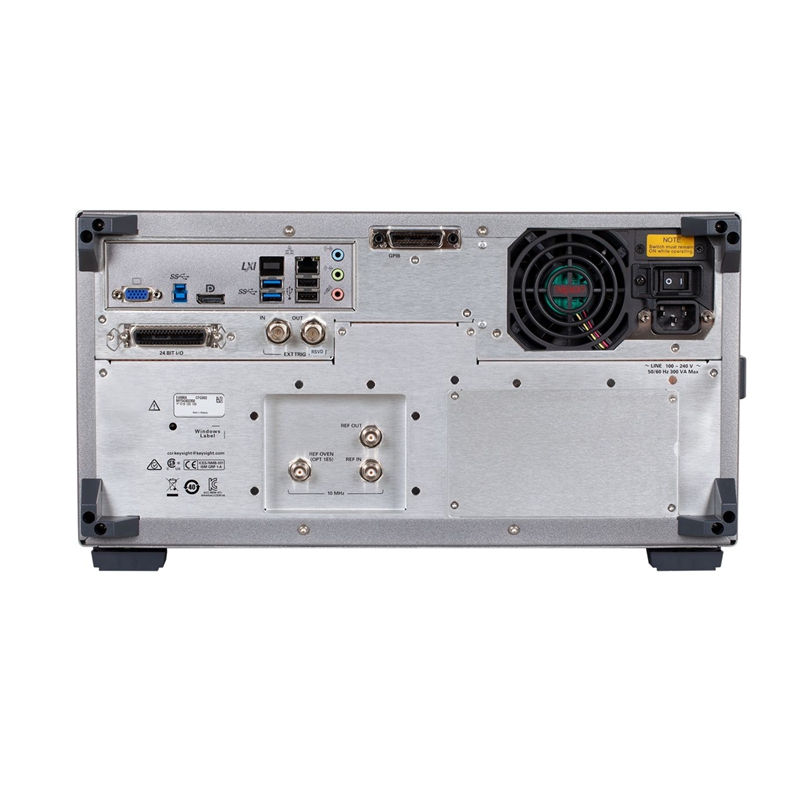

接口
标配
GPIB（IEEE-488）、LAN（10/100/1000 Base T以太网）、USB（B类，USBTMC-USB488）、USB主机端口（A类，连接鼠标/键盘/打印机）、视频输出（15针VGA）
选件
机械手接口（Handler I/F，36针Centronics）、外部触发输入（BNC）、外部参考输入（BNC）、内部参考输出（BNC）、高稳频参考输出（选件1E5，BNC）
物理规格
主机尺寸（长×宽×高） | 约430×280×450 mm |
主机重量 | 13 kg |
测试头尺寸 | 约100×80×30 mm |
测试头重量 | 1 kg |
