Keysight N932xC基础频谱分析仪系列：高性价比射频测试解决方案

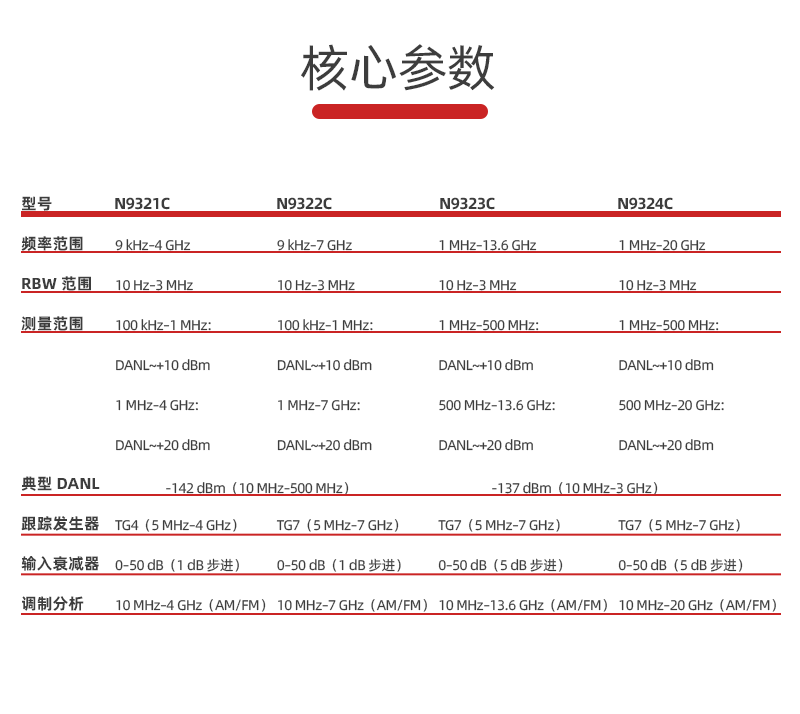

Keysight N932xC系列基础频谱分析仪（BSA）包含四款型号，针对不同测试场景提供精准射频测量：

• N9321C：9 kHz～4 GHz（入门级，满足基础研发）

• N9322C：9 kHz～7 GHz（主流频段，性价比之选）

• N9323C：1 MHz～13.6 GHz（支持5G/WiFi 6E）

• N9324C：1 MHz～20 GHz（毫米波前沿应用）

■ 精度与灵敏度：DANL（显示平均噪声电平）低至-161 dBm（预放开启），相位噪声典型值-100 dBc/Hz @100 kHz偏移（1 GHz信号）

■ 动态范围：TOI（三阶截点）典型值+15 dBm（300 MHz～7 GHz），支持高线性测量

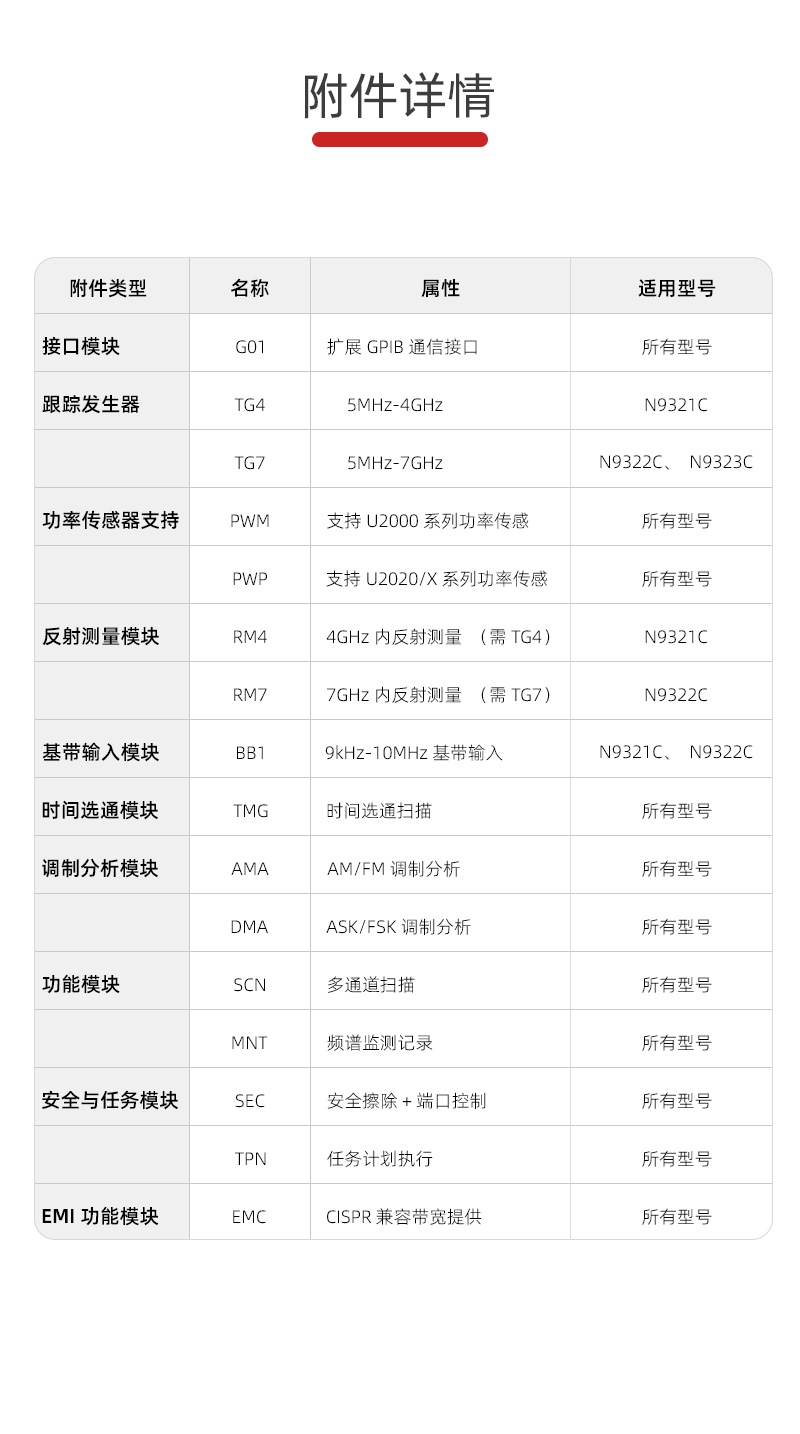

■ 扩展功能：

◇ 跟踪发生器（TG7选件）：输出0～-20 dBm（5 MHz～7 GHz），支持反射测量

◇ EMI预认证选件：CISPR带宽（200 Hz/9 kHz/120 kHz/1 MHz）及准峰值检测

◇ 实时频谱监测（选件MNT）：频谱图记录与回放

● 配套方案

○ 校准附件：N9311X-201机械校准件（DC～7 GHz OSL）

○ 软件支持：Task Planner（选件TPN）实现20步自动化测试流程，提升重复性任务效率

● 主推型号：N9322C（9 kHz～7 GHz）的三大优势

○ 场景覆盖广：

·  支持2.4/5.8 GHz WiFi、蓝牙5.0、LTE频段（<6 GHz），完美适配消费电子、物联网设备研发。

·  7 GHz上限可捕获WiFi 6E谐波干扰（6.5 GHz频段）。

○ 成本效益突出：

·  预放开启时DANL达-150 dBm（典型值），媲美高端机型，价格仅为同频段竞品60-70%。

·  标配USB/GPIB/LAN多接口，无缝集成自动化测试系统。

○ 扩展性强：

·  独有基带输入选件（BB1）：优化9 kHz～10 MHz低频测试（如xDSL、AM/FM广播），DANL低至-145 dBm。

·  反射测量（RM7选件）：结合TG7实现VSWR/回波损耗一站式分析，无需额外购置矢网。

对比：为何N9322C更适合经济型实验室？

关键差异：N9322C在7 GHz以下频段提供接近高端机型的灵敏度，且内置跟踪发生器大幅降低系统复杂度，特别适合预算有限但需高可靠性的场景。

● 应用场景与解决方案

○ 消费电子研发：

？问题：WiFi模块谐波超标导致认证失败

方案：N9322C+EMI选件，CISPR准峰值检测快速定位干扰源，搭配近场探头（N9311X-100）精确定点。

○ 通信维护：

？问题：基站馈线故障排查效率低

方案：反射测量选件（RM7+TG7）实现DTF（故障点距离）分析，最大60 dB动态范围，精度±0.01 dB。

○ 教育实验室：

？问题：教学设备功能单一

方案：AM/FM/ASK/FSK解调选件（AMA/DMA）支持通信原理实验，实时观测调制深度、频偏等参数。

Keysight N9322C以7 GHz全频段覆盖、-150 dBm级灵敏度及模块化选件设计，重新定义经济型频谱仪的性能标杆。

无论是研发预认证、产线故障排查还是教学实验，均可提供高性价比的一站式射频解决方案。

若需进一步了解型号选配建议或场景应用细节，欢迎 联系我们 的技术团队，为您提供专业适配指南。
