是德科技模块化分析仪全系参数对比与选型指南
模块化分析仪：重新定义测试测量标准
是德科技（Keysight）模块化分析仪系列以高频覆盖、多端口集成、亚毫秒级测量速度三大核心优势，成为通信、航空航天、半导体等行业研发与量产的首选工具。本文将深度解析全系型号参数，对比核心性能，并揭晓热门场景解决方案，助您精准选型。
一、全系型号核心参数横向对比
型号 | 类型 | 频率范围 | 带宽选件 | 内存 | 功耗 | 尺寸 / 插槽 | 适用主机 |
M9410A | 矢量信号收发器（VXT） | 380 MHz–6 GHz | 300/600/1.2 GHz | 512 MSa | 90 W | 2 槽 | M9019A、M9018B |
M9411A | 矢量信号收发器（VXT） | 1 MHz–6 GHz | 300/600/1.2 GHz | 512 MSa | 114 W | 3 槽 | M9019A |
M9415A | 矢量信号收发器（VXT） | 380 MHz–12.75 GHz | 300/600/1.2 GHz | 512 MSa | 126 W | 3 槽 | M9019A |
M9416A | 矢量信号收发器（VXT） | 380 MHz–12.3 GHz | 300/600/1.2 GHz | 512 MSa | 152 W | 3 槽 | M9019A |
M9421A | 矢量信号收发器（VXT） | 60 MHz–6 GHz | 40/80/160 MHz | 256 MSa | 120 W | 4 槽 | M9019A |
M9290A | 矢量信号分析仪（VSA） | 10 Hz–26.5 GHz | 10/25 MHz | – | ≤65 W | 4 槽 | M9019A |
M9393A | 高性能矢量信号分析仪（VSA） | 9 kHz–50 GHz | 40/100/160 MHz | – | ~140 W | 5 槽 | M9019A |
M9260A | 音频分析模块 | 20 Hz–88 kHz | 90 kHz | 100 MSa | – | 1 槽 | M9019A、M9018B |
M9471A | 毫米波扩展模块 | 1 MHz–26.5 GHz | 依赖主机 | – | 117 W | 3 槽 | M9019A |
注：
· M9019A 为当前主力机型，支持18 插槽、24 GB/s 系统带宽及Gen 3 PCIe 标准，可满足高功耗模块（如 M9416A 的 152W）的散热与供电需求。
· M9018B 虽已停产，但部分存量系统仍可兼容，其8 GB/s 背板带宽和18 插槽设计适合对性能要求较低的场景。
二、主机选型决策指南

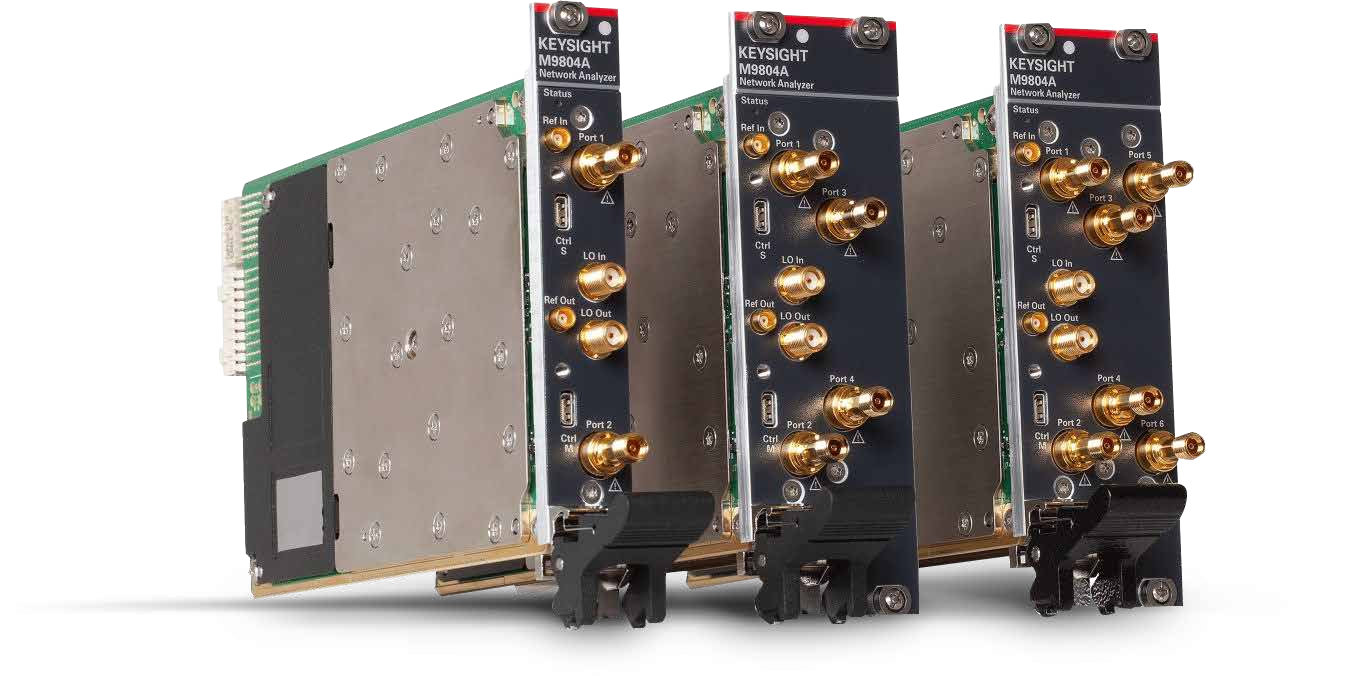

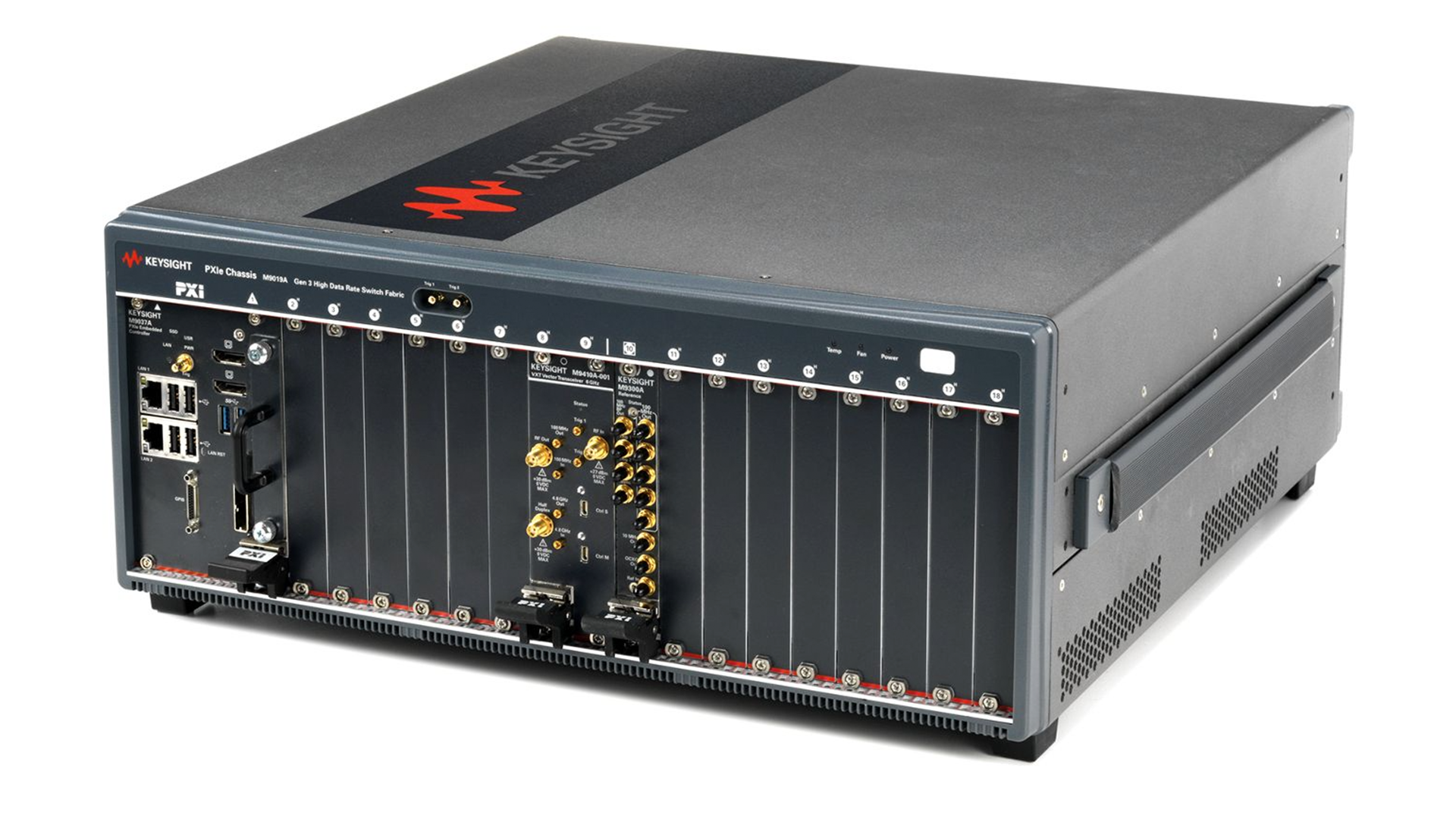

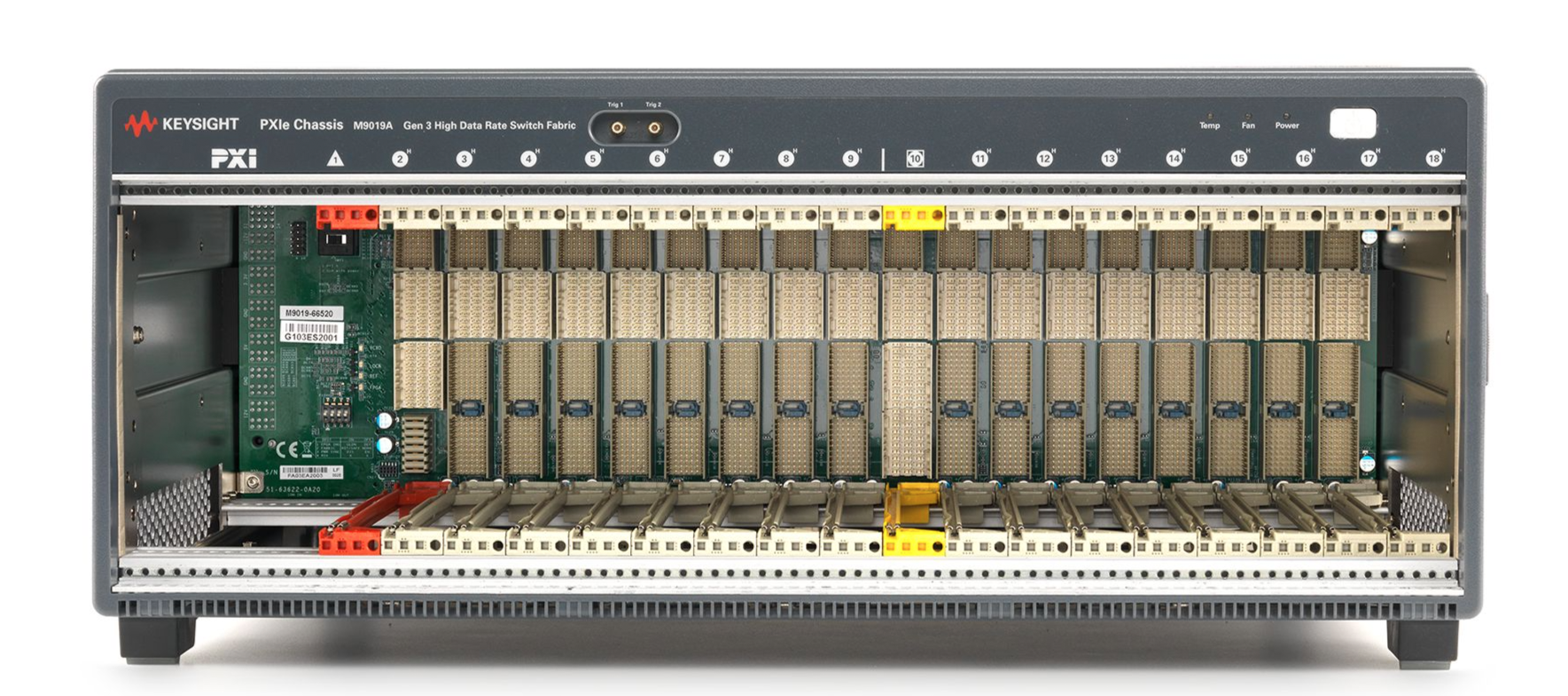

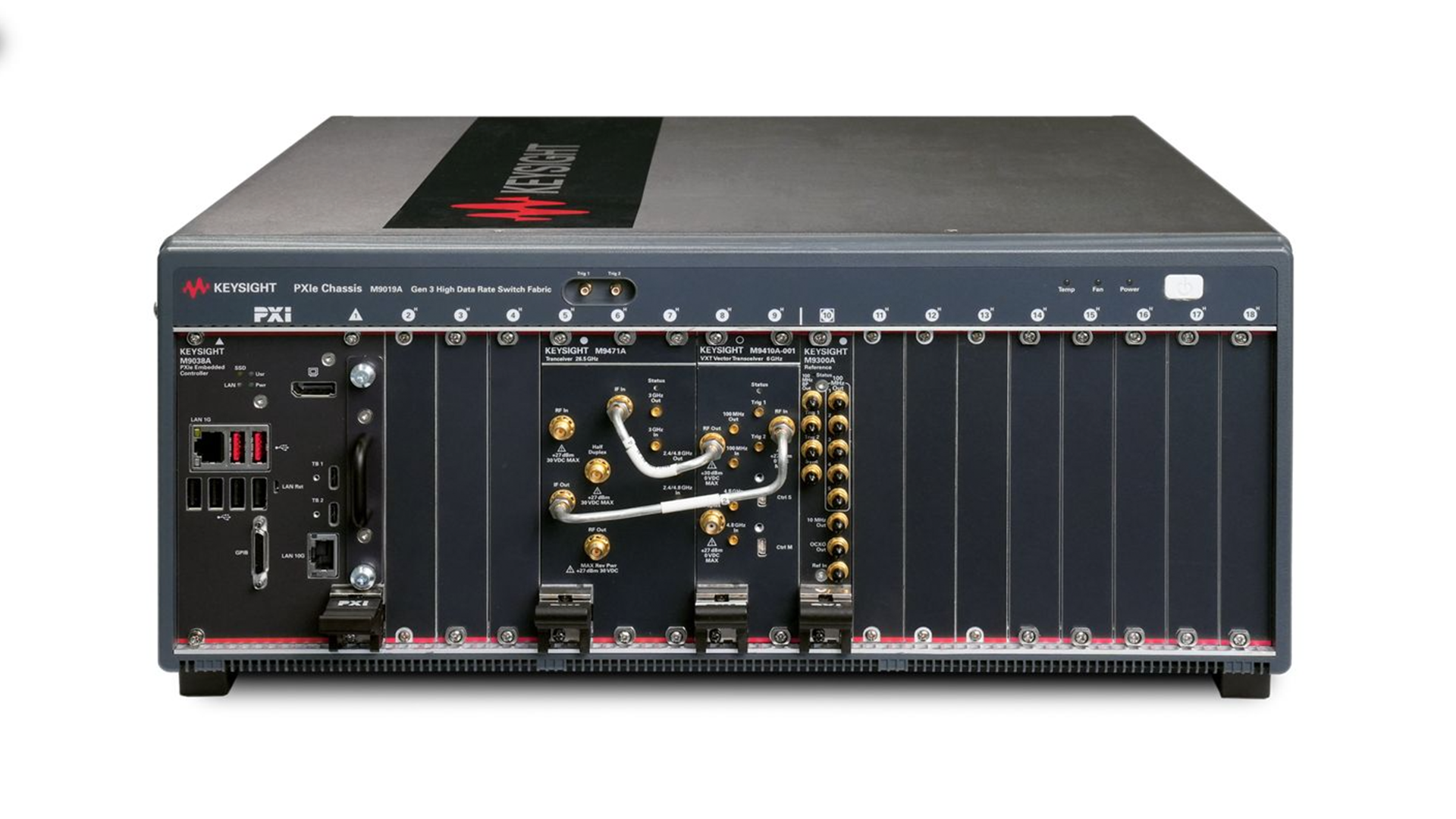

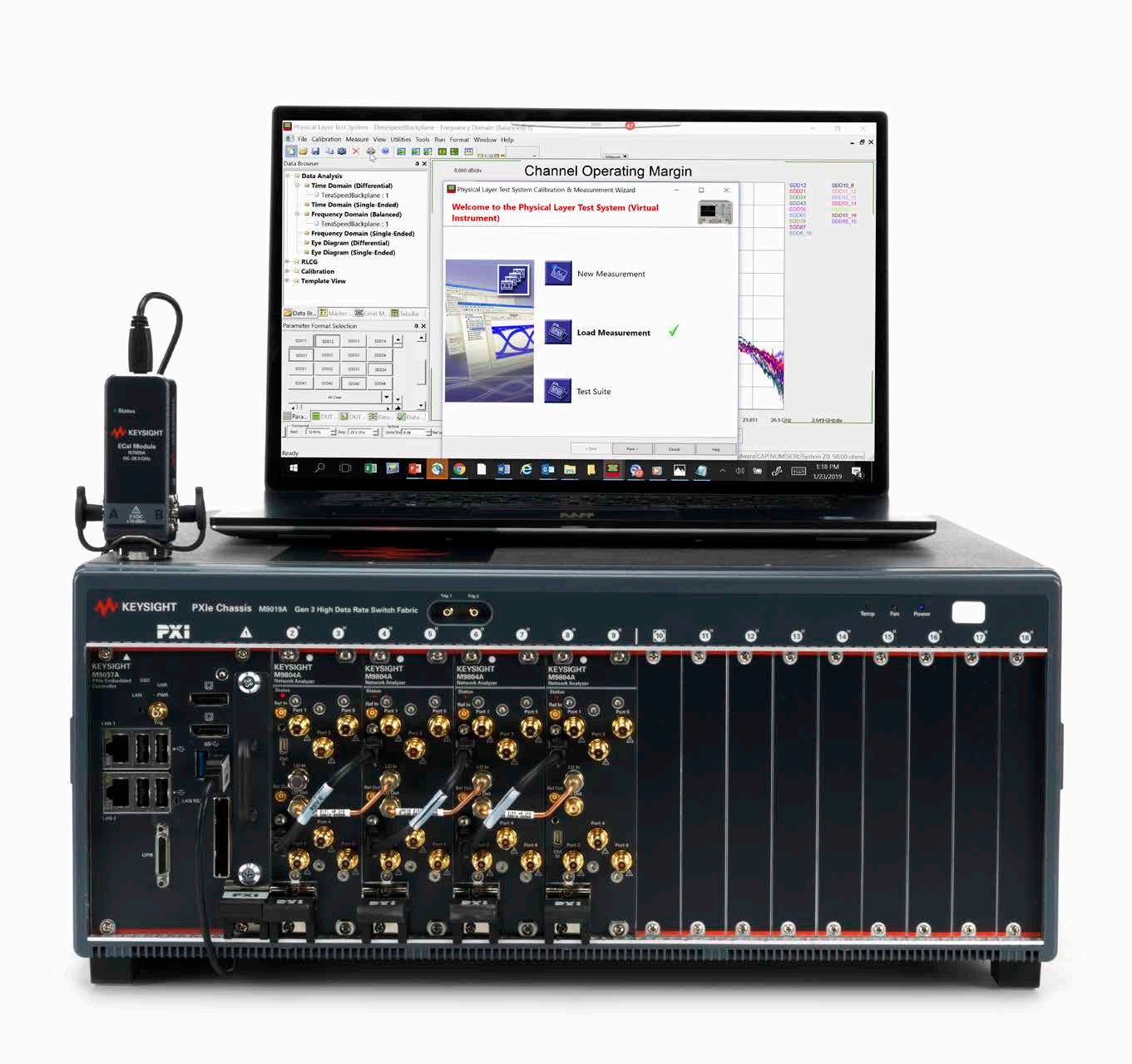

1. 旗舰级平台：M9019A 18 插槽机箱
· 核心优势：
· 超高性能：通过双链路（x8、x16）系统插槽和多个 x8 链路混合插槽，实现24 GB/s 系统带宽和8 GB/s 插槽间带宽，满足多模块并行测试需求。
· 高扩展性：16 个 PXIe 混合插槽支持灵活配置，单机箱最多可集成64 端口（如 M9485A 多端口组合），无需外部开关矩阵。
· 散热与供电：800W 总直流功率和 42 W / 插槽散热设计，可稳定支持 M9416A（152W）等大功率模块长时间运行。
2. 经济型过渡方案：M9018B 18 插槽机箱（停产）
· 适用场景：
· 存量系统升级：若现有 M9018B 机箱仍在使用，可兼容 M9410A、M9260A 等低功耗模块，但需注意背板带宽仅 8 GB/s，可能影响高速数据传输效率。
· 预算有限场景：适合对测试速度要求不高的基础应用（如教育科研、消费电子产线），但建议逐步迁移至 M9019A 以获得更好的长期支持。
三、解决方案与主机配置建议

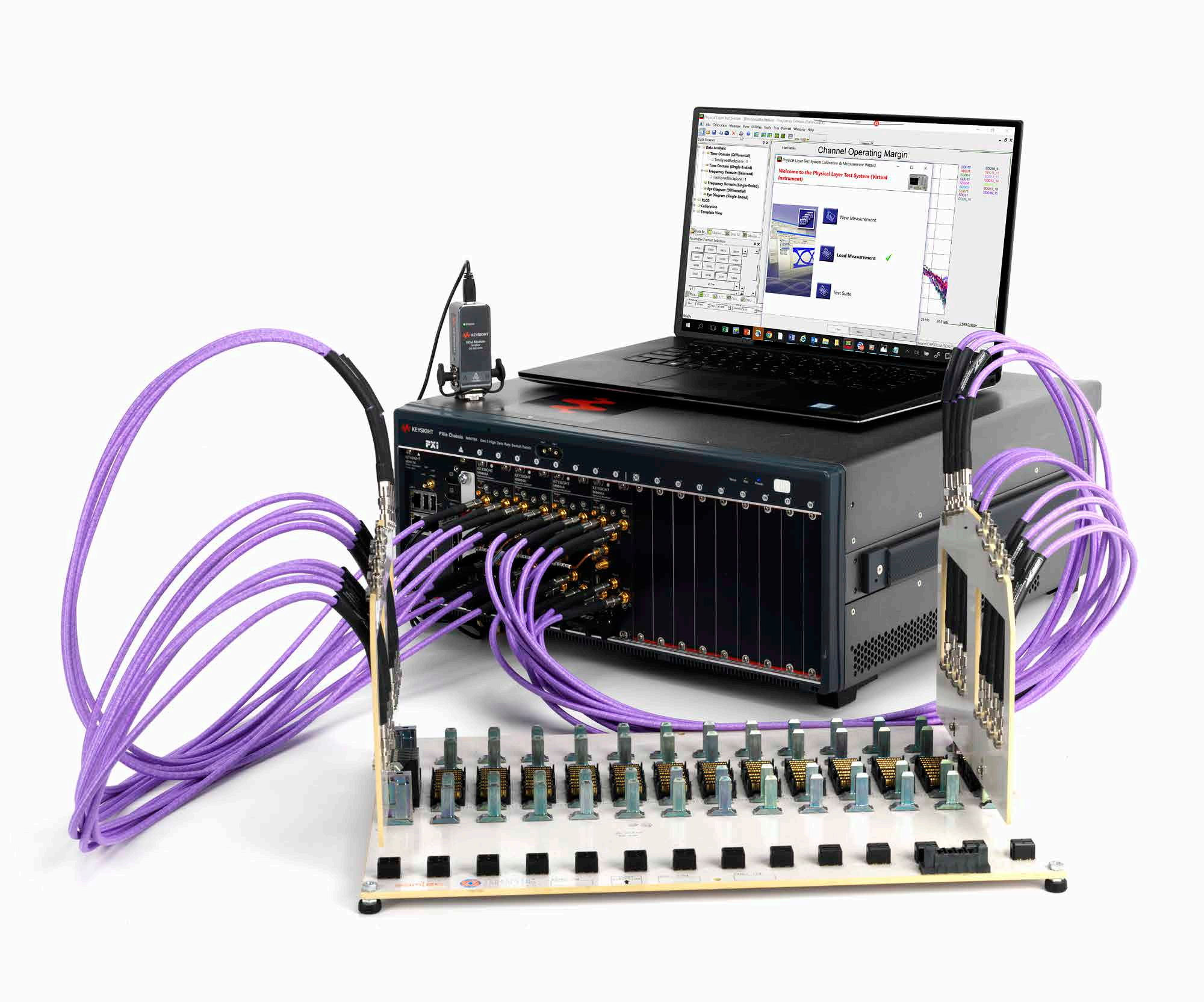

1. 5G 基站多端口测试方案
· 需求：Massive MIMO 天线阵列需同步测试 48 个端口，传统开关矩阵引入≥1 dB 损耗误差。
· 配置：
· 主机：M9019A 18 插槽机箱（提供 24 GB/s 带宽和 800W 供电）。
· 模块：3 台 M9416A（共 12 端口）+ 毫米波扩展模块（至 26.5 GHz），配合 PathWave VNA 软件实现全阵列幅相一致性测量。
· 优势：单次校准耗时从 4 小时压缩至 30 分钟，相位同步精度≤250 ps。
2. 超宽带（UWB）芯片验证
· 需求：测试 2.4–6 GHz 频段 UWB SoC 芯片的发射机与接收机性能。
· 配置：
· 主机：M9019A（支持 x8 PCIe Gen 3 链路，确保信号完整性）。
· 模块：M9415A + M9471A 毫米波扩展模块，实现 2001 点 S 参数单次扫描，迹线噪声＜0.0015 dB rms。
· 实测数据：发现传统仪器漏测的微小阻抗失配问题，测试效率提升 3 倍。
四、选型决策指南：精准匹配测试需求的四大维度
1. 按频率覆盖与应用场景选型
需求场景 | 推荐型号 | 核心优势与适配场景 |
消费电子 / 物联网（＜6 GHz） | M9410A（380 MHz–6 GHz） | 支持 Wi-Fi 6、蓝牙、ZigBee 全频段测试，单模块完成驻波比、插入损耗等 10 项指标，硬件成本较高端型号低 40%。 |
5G 基站 / 卫星通信（5–20 GHz） | M9415A（380 MHz–12.75 GHz） | 覆盖 5G NR 毫米波频段（24–28 GHz），支持 34 端口级联，相位同步精度≤250 ps，适合 Massive MIMO 天线阵列测试。 |
超高频研发（＞20 GHz） | M9393A（9 kHz–50 GHz） + M9471A | 动态范围达 145 dB，支持 Ka 频段（26.5–40 GHz）卫星调制解调器测试，毫米波扩展模块可延伸至 26.5 GHz。 |
音频设备量产 | M9260A（20 Hz–88 kHz） | 残余失真低至 - 106 dB，支持 100 万样本缓存，10 秒内完成耳机全频段测量，良率提升至 99.7%。 |
2. 按性能优先级与预算选型
优先级 | 推荐型号 | 性能指标对比 |
经济型（成本优先） | M9410A（VXT） + M9018B 主机 | 频率覆盖 380 MHz–6 GHz，功耗仅 90 W，适配小型机架，硬件成本较 M9415A 低 40%。 |
中高端（速度 + 精度） | M9415A（VXT） + M9019A 主机 | 扫频速度 5 ms / 点，动态范围 135 dB，支持 24 GB/s 系统带宽，适合产线快速抽检。 |
超高频（覆盖 + 相位） | M9393A（VSA） + M9471A | 频率延伸至 50 GHz，相位精度≤0.1°，支持片上网络（NoC）损耗分析，适合半导体研发。 |
音频专用 | M9260A + M9019A | 支持 50Ω/600Ω/1MΩ 阻抗切换，残余失真 - 106 dB，适配耳机、麦克风等多类型设备测试。 |
3. 按主机平台扩展性选型
主机型号 | 适用场景 | 核心配置建议 |
M9019A（18 插槽） | 多端口并行测试、高频复杂场景（如 5G 基站、半导体芯片验证） | - 搭配 M9416A（3 槽）实现 12 端口同步测试，支持 24 GB/s 系统带宽和 800W 供电，满足 152W 高功耗模块需求。 |
M9018B（18 插槽，停产） | 存量系统升级、低功耗基础测试（如教育科研、消费电子产线） | - 兼容 M9410A、M9260A 等低功耗模块，但背板带宽仅 8 GB/s，建议逐步迁移至 M9019A 以获得长期支持。 |
4. 按功耗与散热需求选型
模块功耗 | 推荐主机 | 散热与供电设计 | 典型应用 |
≤100 W | M9018B（停产）或 M9019A | M9018B 支持 42 W / 插槽散热，适合 M9410A（90 W）等低功耗模块；M9019A 提供冗余散热，适合混合配置。 | 教育实验室、小型产线 |
100–150 W | M9019A | 800W 总直流功率和 42 W / 插槽散热设计，稳定支持 M9416A（152 W）长时间运行，避免过热降频。 | 5G 基站测试、半导体量产 |
＞150 W | M9019A（需单模块独立供电） | 需搭配外部电源扩展模块，确保供电稳定性，如 M9393A（~140 W）+ M9471A（117 W）组合。 | 超高频研发、卫星通信 |
