简介

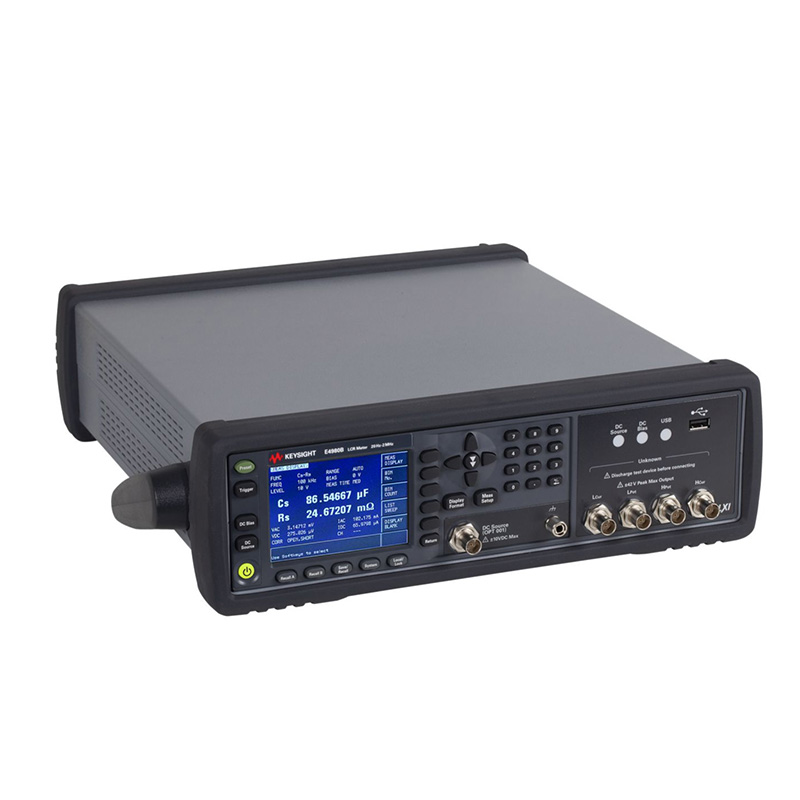

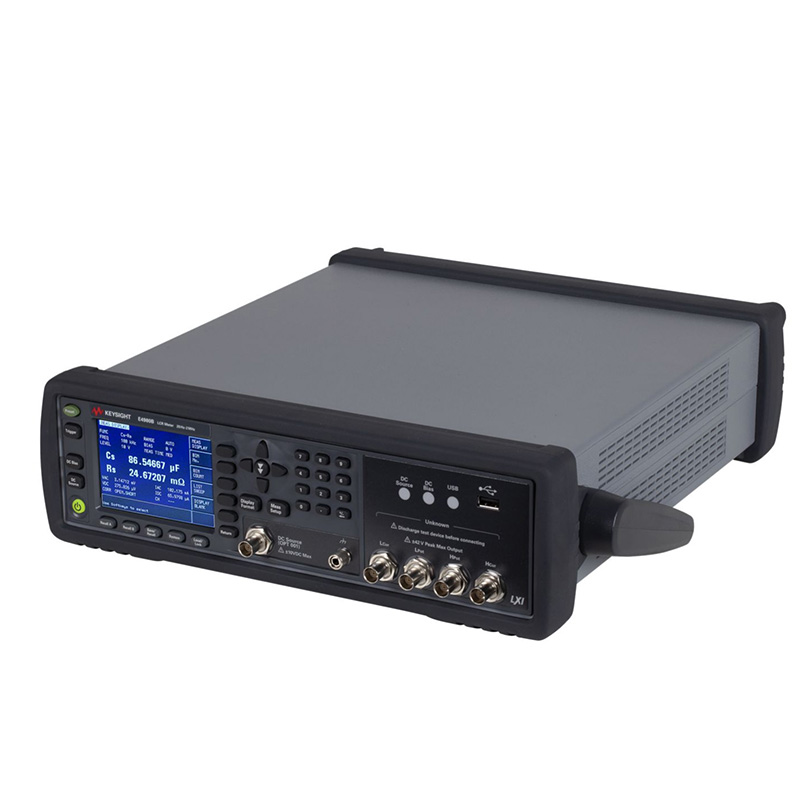

是德科技 E4980B/E4980BL 精密LCR 表，提供从20 Hz 到 2 MHz（E4980B）或最高1 MHz（E4980BL）的宽频率范围，0.05% 基本精度，满足从研发到生产线的各种阻抗测量需求。
性能特点
宽频率范围：20 Hz 至 2 MHz (E4980B) / 300 kHz/500 kHz/1 MHz (E4980BL)
基本精度：0.05% (典型值)
测量参数：|Z|, |Y|, θ, L, C, R, G, D, Q, Vdc, Idc (选件001)
测试信号电平：电压 0 Vrms 至 20 Vrms (选件001)，电流 0 Arms 至 100 mArms
自动电平控制 (ALC) 功能，保持恒定测试信号
列表扫描：最多201点，主/次参数扫描
比较器功能：9个料仓，极限判断
内置DC偏置（选件001提供可变DC偏置 ±40 V / ±100 mA）
多种补偿：OPEN/SHORT/LOAD补偿
应用
无源元件（电容、电感、电阻）特性测试
半导体器件（变容二极管、LED等）阻抗分析
材料介电常数和导磁率测量
电源和电池内阻测试
生产线自动化分选
技术参数
参数 | 规格 |
频率范围 | E4980B: 20 Hz – 2 MHz |
频率分辨率 | 0.01 Hz (20–99.99 Hz) 至 1 kHz (1–2 MHz) |
测量参数 | Cp, Cs, Lp, Ls, R, X, Z, Y, G, B, D, Q, θ, Vdc, Idc (选件001) |
等效电路 | 串联/并联 |
测试信号电压 | 0 Vrms – 2 Vrms (标准) / 0 – 20 Vrms (选件001) |
测试信号电流 | 0 Arms – 20 mArms (标准) / 0 – 100 mArms (选件001) |
基本精度 | 0.05% (典型值) |
阻抗显示范围 | Z, R, X: 1 aΩ – 999.9999 EΩ C: 1 aF – 999.9999 EF L: 1 aH – 999.9999 EH D: 0.000001 – 9.999999 Q: 0.01 – 99999.99 |
测量速度 | 短模式: 5.6 ms (2 MHz) 至 330 ms (20 Hz) |
触发延迟 | 0 – 999 s，分辨率100 μs |
平均 | 1 – 256 次 |
附件
标配：
电源线、用户手册、校准证书、USB 线
选件：
16048A/D/E 测试电缆 (0/1/2/4 m)
测试夹具 (Keysight 16047E, 16034G 等)
选件001：功率和直流偏置增强 (20 Vrms, ±40 Vdc, ±100 mAdc)
选件201：Handler 接口
选件301：扫描器接口
选件710：无接口

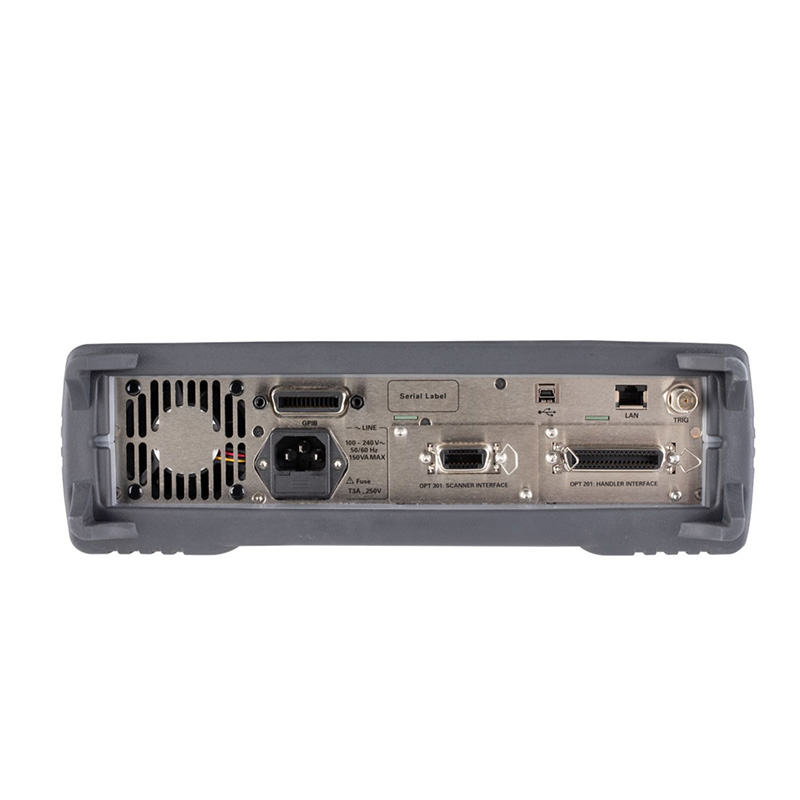

接口
标配：
GPIB (IEEE488.1/2, SCPI)、USB (USBTMC-USB488)、LAN (10/100 BaseT, LXI Class C)、USB Host (U盘存储)
选件：
Handler 接口 (选件201)、Scanner 接口 (选件301)
物理规格
尺寸 (宽×高×深)：375 mm × 105 mm × 390 mm (含手柄和护角) / 336 mm × 85 mm × 336 mm (不含)
重量：4.9 kg (不含护角手柄) / 5.8 kg (含)
