接口

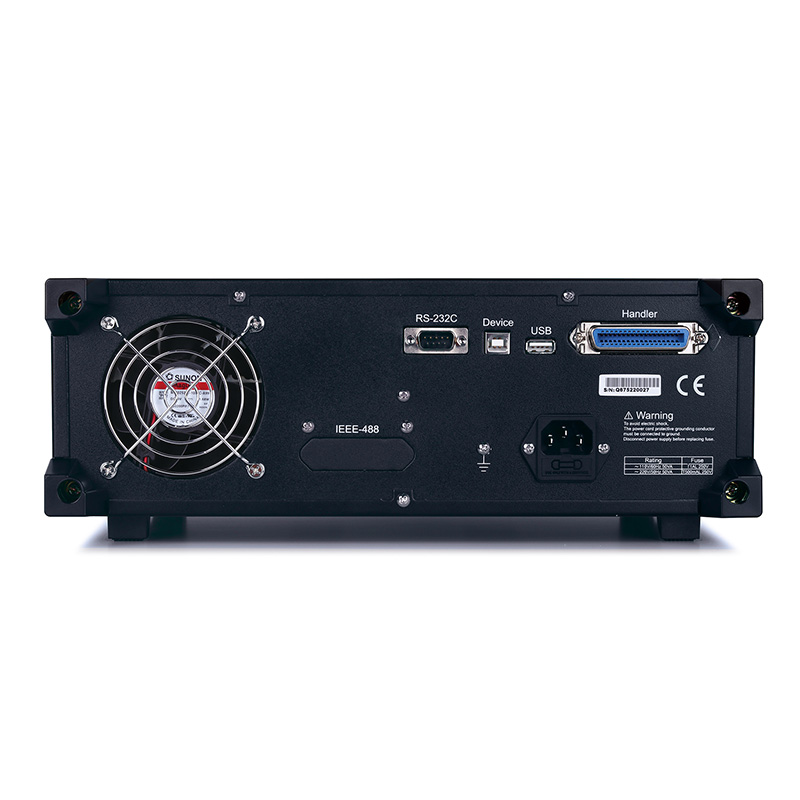

• 标配：HANDLER、RS232、USB HOST、USB DEVICE

• 选配：GPIB

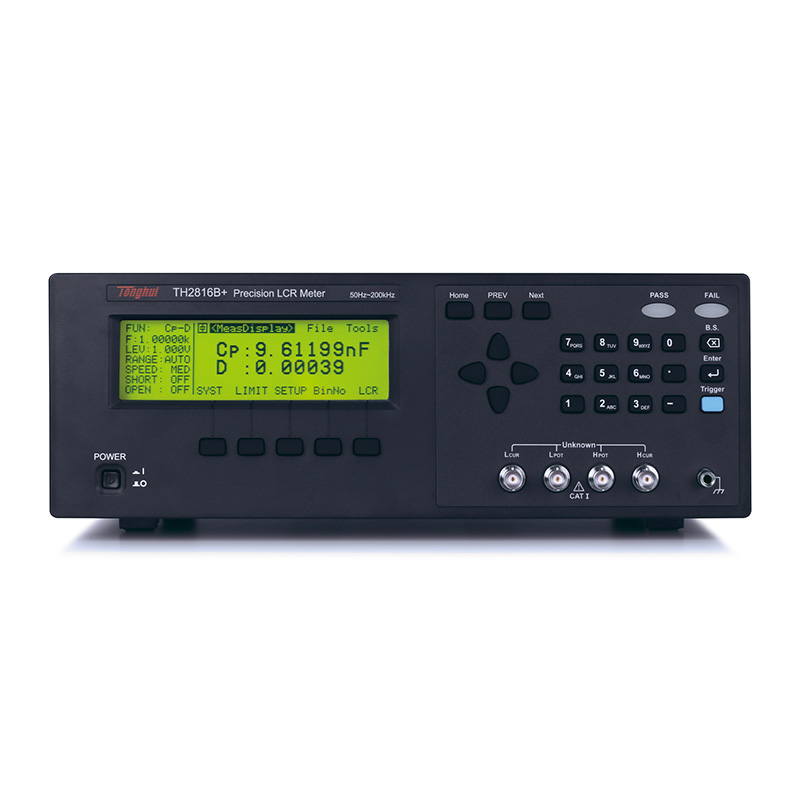

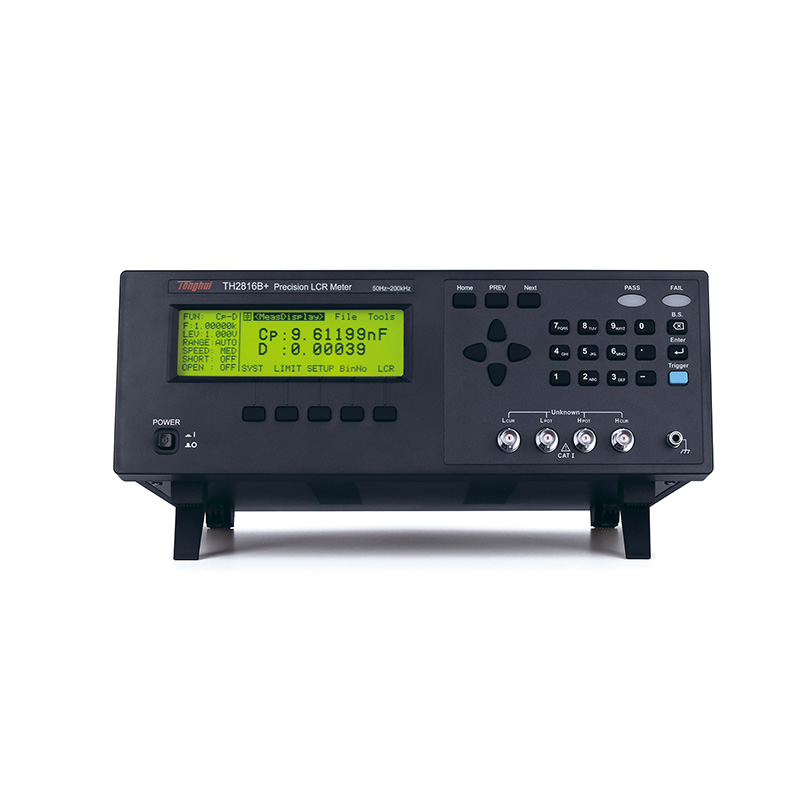

简介

TH2816B + 是同惠推出的精密 LCR 数字电桥，测试频率覆盖 50Hz - 200kHz（分辨率 37 频点），具备 0.05% 精度与约 160 次 / 秒最快测试速度，内置 10 档分选比较器，支持 4 点频率 / 电平列表扫描，适用于无源元件及印制电路板、继电器等器件的阻抗参数评估，为电子元器件检测提供高精度解决方案。

性能特点

• 测试频率：50Hz - 200kHz，分辨率：37 频点

• 0.05% 精度（TH2816A+/TH2816B+）+ 6 位读数

• 最快速度约 160 次 / 秒

• 内建比较器：10 档分选及档计数（TH2816B+）

• 人性化操作界面，操作简单

• 240×64 点阵图形 LCD 显示

• 10mVrms - 2.0Vrms 可编程测试电平

• 兼容原有偏流源控制

• 高稳定性、高准确性

• 精确的负载校准功能

• 30Ω/100Ω 可选信号源输出阻抗

• 4 点频率 / 电平 / 列表扫描功能

• 直读，绝对偏差及相对偏差显示

• 12 组内部仪器设定储存

• 测试电平监视功能

• 键盘锁定功能

应用

■ 无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估

■ 其它元件：印制电路板、继电器、开关、电缆、电池等阻抗评估

技术参数

产品型号		TH2816P	TH2816A+	TH2816B+
显示		240x64点阵LCD显示器
读数		7位读数分辨率	6位读数分辨率	6位读数分辨率
基本测量准确度		0.02%	0.05%	0.05%
测试信号频率	范围	50Hz - 200kHz	50Hz - 200kHz	50Hz - 200kHz
	点数	12000点	12000点	37点
信号源输出阻抗		30Ω / 100Ω
AC测试信号电平		10mV - 2Vrms，10mV步进
测试参数		L、C、R、|Z|、D、Q、G、B、X、 θd、θr、Vm、Im，△%
测量显示范围	|Z|,R,X	0.00001Ω - 99.9999MΩ
	G, B	0.00001μs - 99.9999s
	C	0.00001pF - 9.99999F
	L	0.00001μH - 99.9999kH
	D	0.00001 - 9.99999
	Q	0.00001 - 99999.9
	θ(DEG)	-179.999º - 179.999º
	θ(RAD)	-6.28318
	Δ%	-19.99998
测量端		五端
列表扫描		4点：频率、电平
图形扫描分析		------
测量速度		快速+： 16.7 ms；快速： 33ms；中速： 100ms；慢速： 667 ms
等效电路		串联,   并联
量程方式		自动,   保持
触发方式		内部,   手动,   外部,   总线
平均次数		1－255
清零功能		开路,   短路,   负载
数学运算		直读、ΔABS、Δ%、V/I、档号及档计数
比较器功能		10档分选，BIN1 - BIN9、NG、AUX		4档分选，BIN1 - BIN3、NG、AUX
		档计数功能	档计数功能
		PASS、FAIL前面板显示	PASS、FAIL前面板显示
存储器		12组内部仪器设定供存储/调用
接口	控制接口	HANDLER
	通讯接口	RS232C、USB   HOST、USB   DEVICE、GPIB(选件)
工作温度,   湿度		0℃－40℃,   ≤ 90%RH
输入电源	电压	198V－242V   AC
	频率	47Hz－63Hz
	功耗	最大80VA
上架体积（mm）		350(W)×122(H)×310(D)
重量		6.5 kg

附件

物理规格（体积 / 重量）

• 上架体积：350mm（W）× 122mm（H）× 310mm（D）

• 重量：6.5kg
