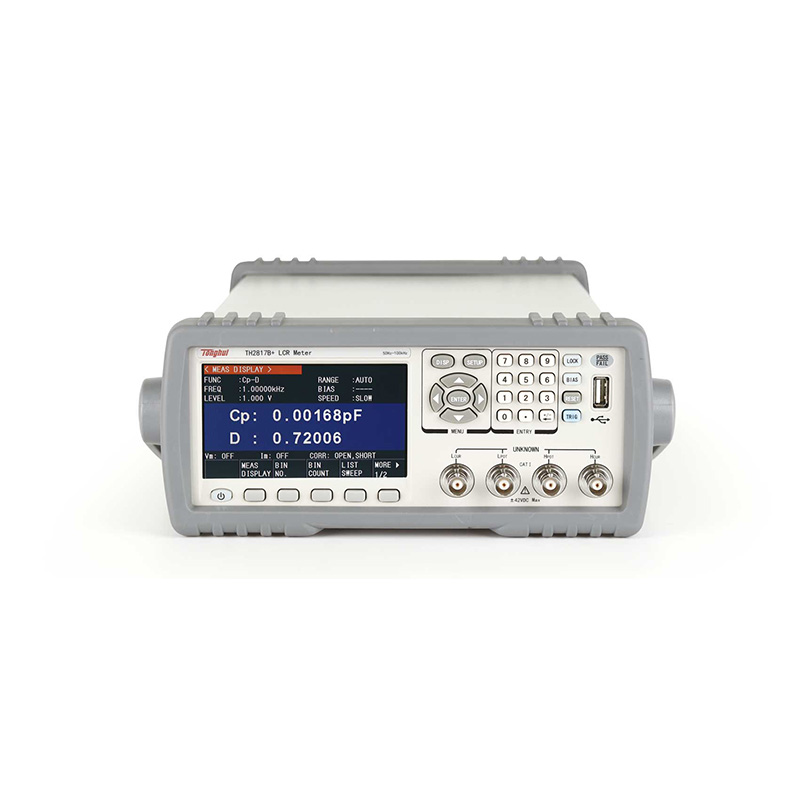

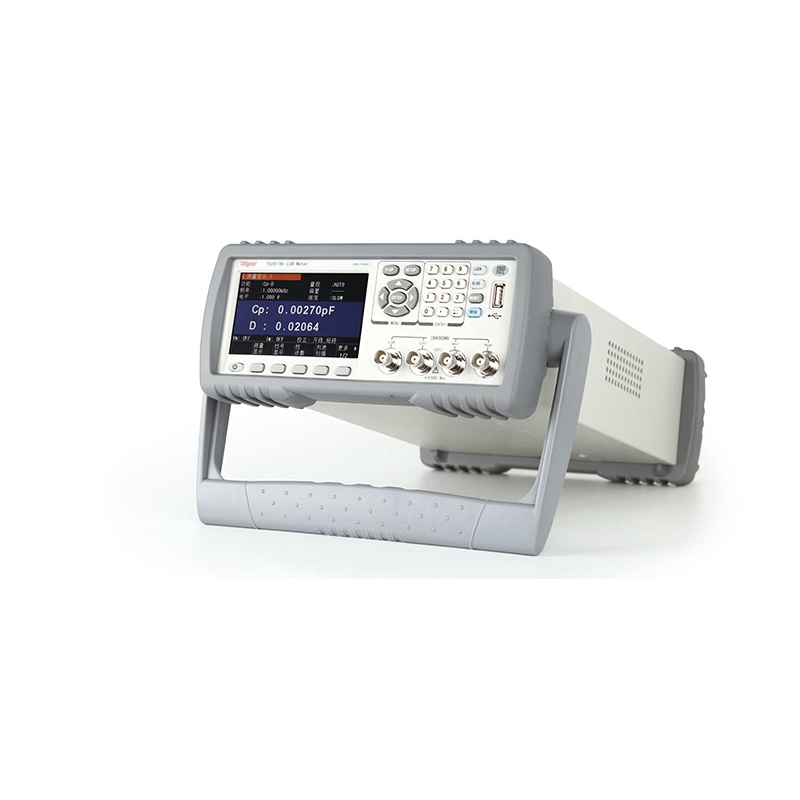

TH2817B+ 紧凑型 LCR 数字电桥

  • 型号TH2817B+
  • 属性LCR 数字电桥
  • 分类 TONGHUI 同惠 > LCR数字电桥
  • 品牌同惠（Tonghui）
  • 描述同惠 TH2817B + 紧凑型 LCR 数字电桥，测试频率 50Hz - 100kHz、基本精度 0.1%、最快 19ms 测试速度，支持 10 档分选、10 点列表扫描，配备 4.3 寸 TFT 屏与中英文界面，适配 110V/220V 电源，具备超强抗冲击保护与数据记录等功能，为电子元器件生产质检、实验室研发提供精准高效的参数测试，是元器件检测的可靠工具。
阿里巴巴 立即咨询

详细介绍 技术资料

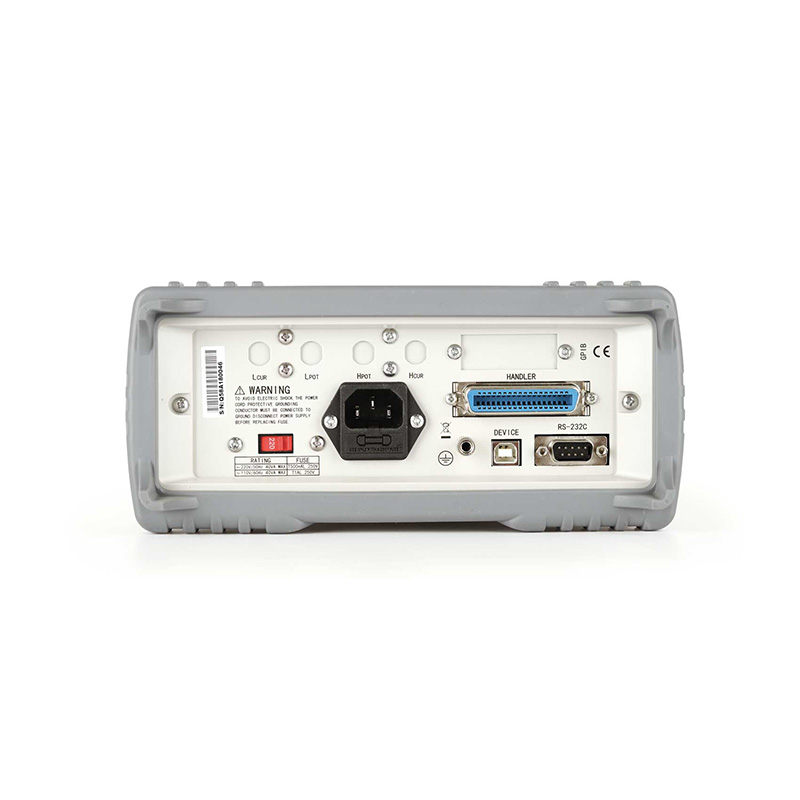

接口

  • 标配：RS232、USBHOST、USBDEVICE、HANDLER

  • 选配：RS485


简介

TH2817B + 是同惠推出的紧凑型 LCR 数字电桥，测试频率覆盖 50Hz - 100kHz（分辨率含 11 频点），具备 0.1% 基本精度与最快 19ms 测试速度，支持 10 档分选、多频列表扫描等功能，适配 110V/220V 电源，为电子元器件生产质检、实验室研发等场景提供高效精准的参数测试方案。


性能特点

  • 测试频率：50Hz - 100kHz，分辨率：11 频点

  • 基本精度：0.1%

  • 测试速度：最快 19ms，支持低频高速：TX4 + 3ms

  • 10 档分选，前面板 LED 显示

  • 100 组 LCRZ 仪器设定文件

  • 软电源开关

  • 支持 110V/220V 两种电源电压

  • 10 点列表扫描，支持多频测试分选

  • 超低信号源输出失调（<100μV），满足大电感共模扼流圈、电感测试需求

  • 超强抗冲击保护能力

  • 开机状态锁按键

  • 空夹具判断

  • 数据记录功能

  • 截屏功能、接口功能、时序、触发延时等更完整

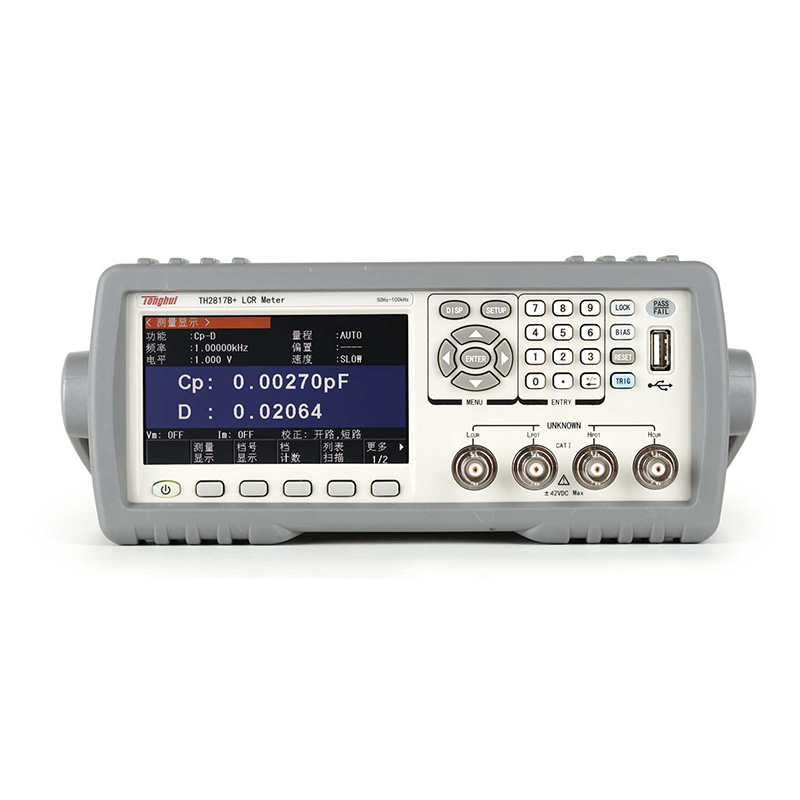

  • 4.3 寸 TFT 液晶显示

  • 6 位读数分辨率

  • 中英文可选操作界面



应用

■ 无源元件：


电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组



■ 其他元件：


印制电路板、继电器、开关、电缆、电池等的阻抗评估   件和网络元件等的阻抗参数评估


技术参数

型号TH2810B+TH2817B+
显示器4.3寸TFT LCD
读数6位读数分辨率
测试参数L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
基本准确度0.10%
等效方式串联,并联
量程方式自动,保持
触发方式内部,外部,手动,总线内部,外部,手动
测量速度快速:19ms，中速:83ms，慢速:333ms
清零功能开路，短路，负载
测试端配置5端
测试信号频率100Hz,120Hz,1kHz,10kHz50Hz,60Hz,100Hz,120Hz,   1kHz,10kHz,16kHz,20kHz,40kHz,50kHz,100kHz
输出阻抗10 Ω 、100 Ω
AC测试信号电平0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms
LCR参数显示范围|Z|,R,X0.00001Ω   - 99.9999MΩ
C0.00001pF -   9.99999F
L0.00001uH -   99.9999KH
D0.00001 -   9.99999
Q0.00001 -   99999.9
△%-999.999% -   999.999%
θr-3.14159 -   3.14159
θd-179.999 -   179.999
平均次数1-255
数学运算直读，△ABS，△%
触发延时0 - 60.000s，1ms步进
步进延时0 - 60.000s，1ms步进
列表扫描10点列表扫描每扫描点可单独分选可对频率，AC电压进行扫描测试
比较器功能10档分选，BIN1-BIN9,NG,AUX
档计数功能
PASS，FALL前面板LED显示
内部非易失性存储器40组LCRZ仪器设定文件
外部USB存储器仪器设定文件，CSV数据文件
接口控制接口HANDLER
通讯接口USB HOST，RS232C，RS485（选件）
存储接口USB DEVICE
双频测试任意两点频率可选
V/I监视有

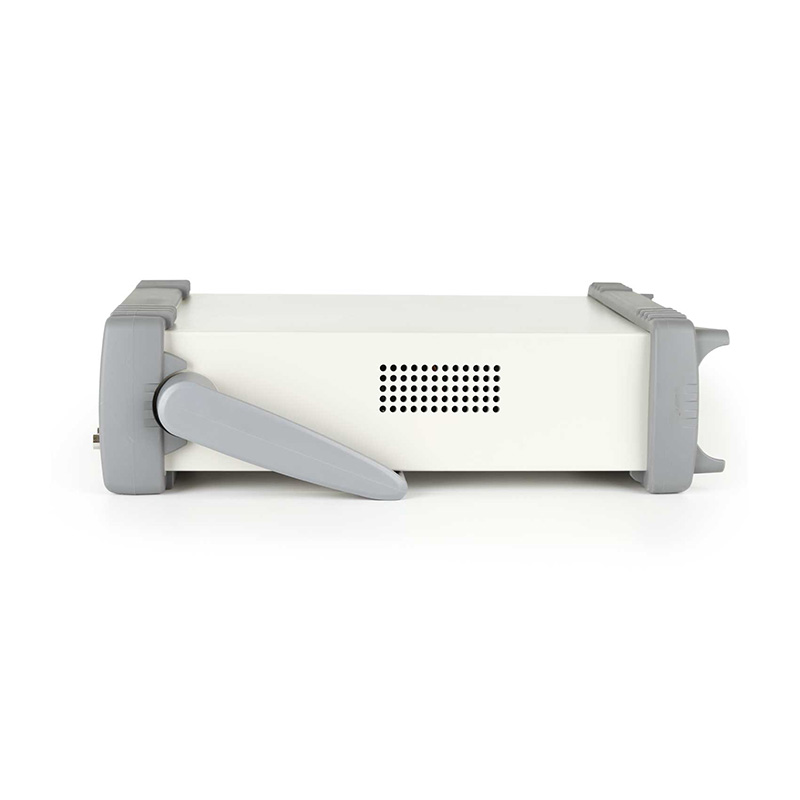

上架体积（mm）215(W)x88(H)x335(D)
外形体积（mm）235(W)x105(H)x360(D)
重量3.6kg

附件

类型配件名称型号
标配
短路片TH26010
夹具TH26048A
带盒四端绝缘带锁 Kelvin 测试线TH26011CS
选配
磁环夹具TH26008A
带盒贴片测试线TH26009B
带盒贴片测试线TH26029B
