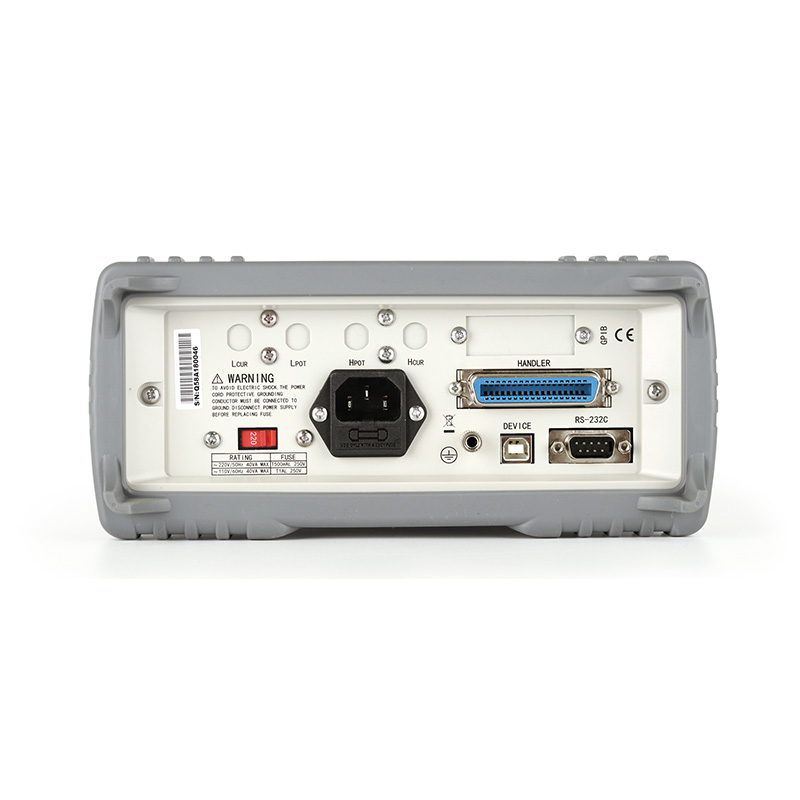

接口
标配：RS232、USBHOST、USBDEVICE、HANDLER
选配：RS485、GPIB
简介

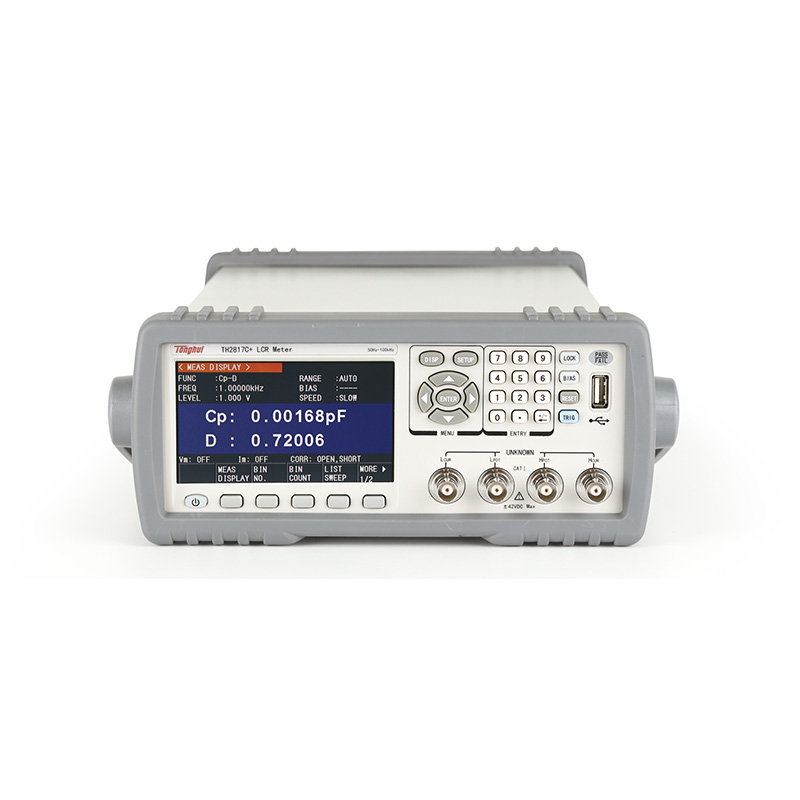

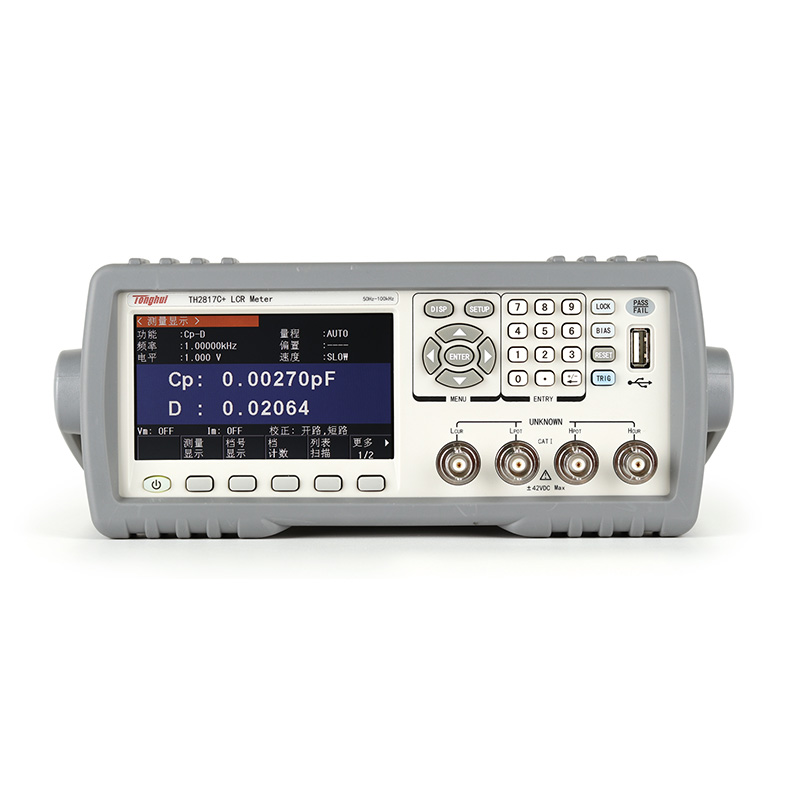

TH2817C + 是同惠推出的紧凑型 LCR 数字电桥，具备精准测量能力，适配元器件参数测试场景，为电子元器件检测提供高效解决方案。
性能特点
测试频率：50Hz - 100kHz；分辨率：11 频点
基本精度：0.1%
测试速度：最快 19ms
10 档分选，前面板 LED 显示，合格讯响
具备滤波器平衡测试功能
100 组 LCRZ 仪器设定文件
软电源开关
支持 110V/220V 两种电源电压
量程配置 3/10 倍步进配置，保证阻抗全范围测试稳定可靠
Ls - Rdc/Lp - Rdc 功能
超低信号源输出失调（<100μV），满足大电感、共模扼流圈电感测试需求
超强抗冲击保护能力
开机状态锁按键
空夹具判断
数据记录功能
截屏功能
接口功能、时序、触发延时等更完整
应用
■ 无源元件
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组
■ 平衡器件
共模滤波器、平衡电容、集成电阻分压器件和网络元件等的阻抗参数评估
■ 其它元件
印制电路板、继电器、开关、电缆、电池等的阻抗评估
技术参数
| 产品型号 | TH2817C+ | |
| 基本准确度 | 0.10% | |
| 测试频率 | 50,60,100,120,1k,10k,16k,20k,40k,50k,100k共11点 | |
| 测试参数 | LCR | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% |
| 单组变压器 | M，N，1/N，L1/L2，DCR1/DCR2，C（初级-次级），P（相位），Lk1/Lk2（漏感） | |
| 平衡 | 平衡：L、R、Z、DCR | |
| V/I监测 | 有 | |
| 测试电平 | AC | 0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.5Vrms、1Vrms |
| DC测试电平 | ±1V | |
| 信号源内阻 | 10Ω、100Ω可选 | |
| 测试端配置 | 5端 | |
| 测试速度(ms/次) | 快速:19ms、中速:83ms、慢速:333ms | |
| 清零功能 | 开路、短路、负载 | |
| 列表扫描 | 10点任意设置 | |
| 等效方式 | 串联，并联 | |
| 量程方式 | 自动，保持 | |
| 触发方式 | 内部，手动，外部，总线 | |
| 平均次数 | 1-255 | |
| 数学运算 | 直读，△ABS，△% | |
| 延时 | 触发延时,步进延时: 0—60.000s，1ms步进 | |
| 比较器 | 10档分选 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED显示，合格讯响 | |
| 存储 | 内部非易失性存储 | 100组LCRZ仪器设定文件 |
| 外部USB存储器 | 仪器设定文件，CSV数据文件 | |
附件
| 标配 | |
| 配件名称 | 型号 |
| 短路片 | TH26010 |
| 夹具 | TH26048A |
| 带盒四端绝缘带锁 Kelvin 测试线 | TH26011CS |
| 2817C 夹具 | TH26049A |

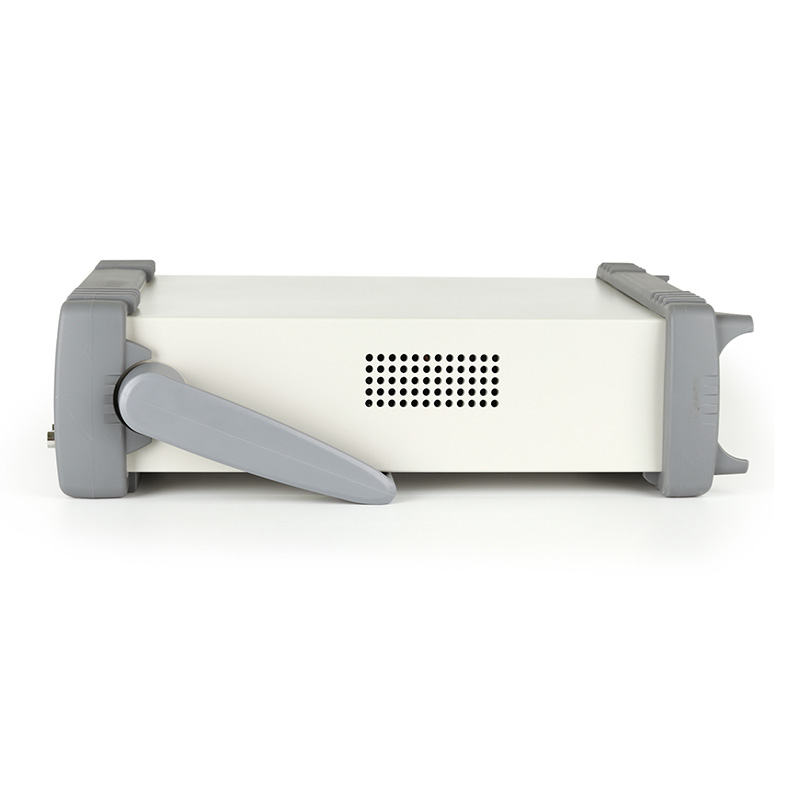

物理规格
体积：320mm（长）× 260mm（宽）× 150mm（高）
重量：约 5kg（主机）
