简介

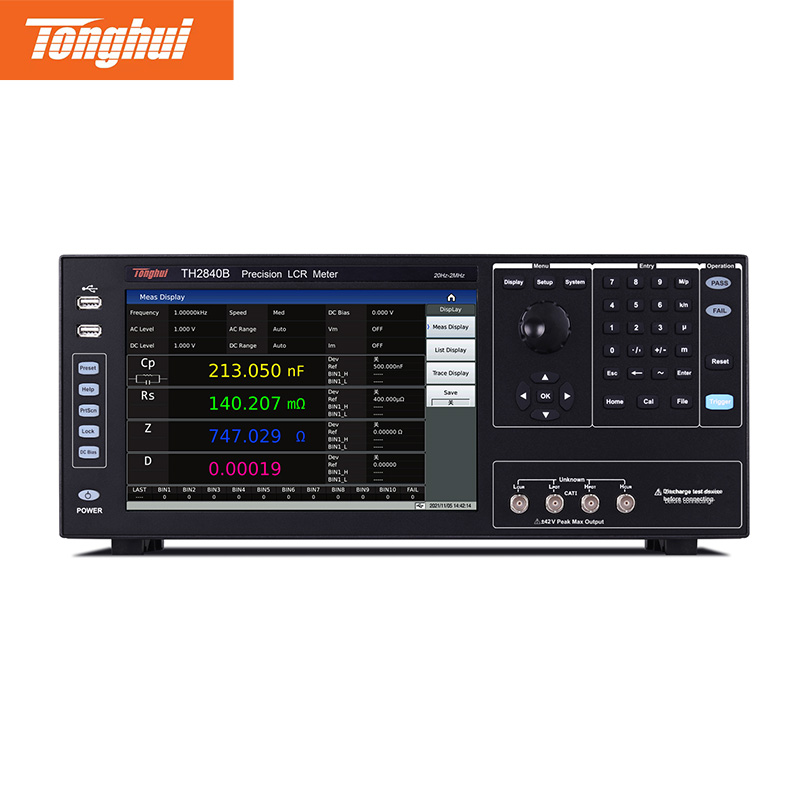

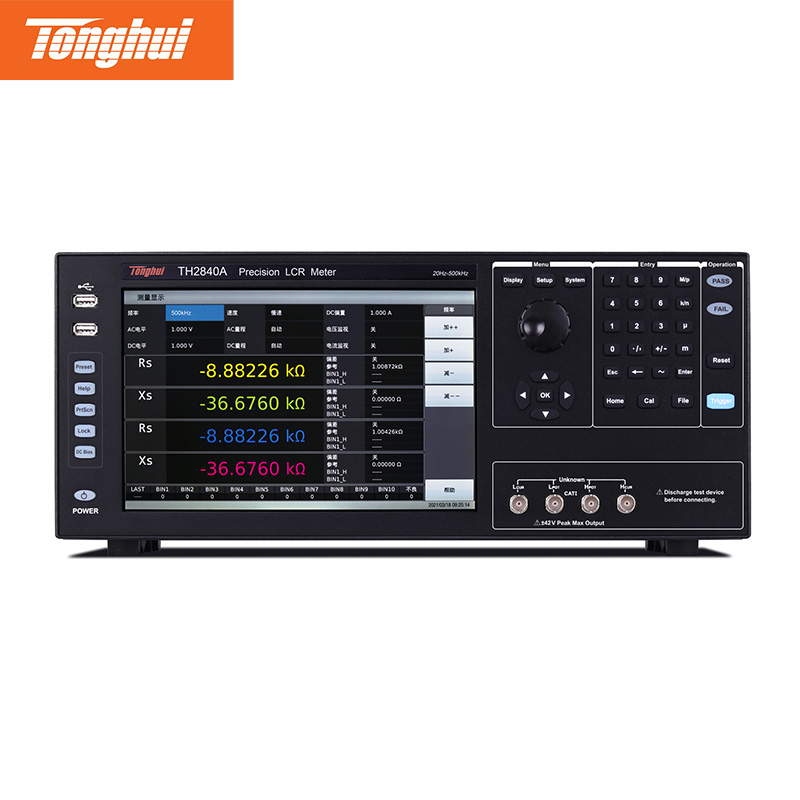

TH2840A/TH2840B LCR 数字电桥，具备 0.56ms（1800 次 / 秒）测试速度，TH2840A 测试频率 20Hz-500kHz、TH2840B 测试频率 20Hz-2MHz；配备 10.1 英寸 1280×800 分辨率电容触摸屏，支持点测、列表扫描、图形扫描三种测试方式及四参数测量，具备 10 档分选功能，兼容 SCPI/MODBUS 指令集及 KEYSIGHT E4980A 等型号。可用于无源元件、半导体元件、介质材料等的阻抗参数评估与性能分析。
性能特点
应用
| 产品型号 | TH2840A | TH2840B | ||
| 显示 | 显示器 | 10.1英寸电容触摸屏 | ||
| 比例 | 16:9 | |||
| 分辨率 | 1280×RGB×800 | |||
| 测量参数 | 方式 | 四参数任意选择 | ||
| AC | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | |||
| DC | RDC、VDC、IDC | |||
| 测试频率 | 范围 | 20Hz-500kHz | 20Hz-2MHz | |
| 精度 | 0.01% | |||
| 分辨率 | 0.1mHz (20.0000Hz-99.9999Hz) | |||
| 1mHz (100.000Hz-999.999Hz) | ||||
| 10mHz (1.00000kHz-9.99999kHz) | ||||
| 100mHz (10.0000kHz-99.9999kHz ) | ||||
| 1Hz (100.000kHz-999.999kHz) | ||||
| 10Hz (1.00000MHz-2.00000MHz) | ||||
| AC测试信号模式 | 额定值(ALC OFF) | 设定电压为测试端开路时Hcur电压 | ||
| 设定电流为测试端短路时从Hcur流出电流 | ||||
| 恒定值(ALC ON) | 保持DUT上电压与设定值相同 | |||
| 保持DUT上电流与设定值相同 | ||||
| 测试电平 | 电压范围 | 5mVrms-20Vrms | F≤1MHz 5mVrms-20Vrms F＞1MHz 5mVrms-15Vrms | |
| 准确度 | ±（10%×设定值+2mV）（AC≤2Vrms） ±（10%×设定值+5mV）（AC＞2Vrms） | |||
| 分辨率 | 1mVrms（5mVrms-0.2Vrms） | |||
| 1mVrms（0.2Vrms-0.5Vrms） | ||||
| 1mVrms(0.5Vrms-1Vrms) | ||||
| 10mVrms(1Vrms-2Vrms) | ||||
| 10mVrms(2Vrms-5Vrms) | ||||
| 10mVrms(5Vrms-10Vrms) | ||||
| 10mVrms(10Vrms-20Vrms) | ||||
| 电流范围 | 50μArms-100mArms | |||
| 分辨率(100Ω内阻) | 10μArms (50μArms-2mArms) | |||
| 10μArms (2mArms-5mArms) | ||||
| 10μArms (5mArms-10mArms) | ||||
| 100μArms (10mArms-20mArms) | ||||
| 100μArms (20mArms-50mArms) | ||||
| 100μArms (50mArms-100mArms) | ||||
| RDC测试 | 电压范围 | 100mV-20V | ||
| 分辨率 | 1mV(0V-1V) | |||
| 10mV(1V-20V) | ||||
| 电流范围 | 0mA-100mA | |||
| 分辨率 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| DC偏置 | 电压范围 | 0V-±40V | ||
| 准确度 | AC≤2V 1%×设定电压+5mV | |||
| AC>2V 2%×设定电压+8mV | ||||
| 分辨率 | 1mV(0V-1V) | |||
| 10mV(±1V- ±40V) | ||||
| 电流范围 | 0mA-±100mA | |||
| 分辨率 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| 内置电流源 | 电流范围 | 0mA-2A | ||
| 准确度 | I>5mA ±（2%×设定值+2mA） | |||
| 分辨率 | 1mA | |||
| 测试端配置 | 四端对 | |||
| 测试电缆长度 | 0m、1m、2m、4m | |||
| 输出阻抗 | 30Ω，±4%@1kHz | |||
| 100Ω，±2%@1kHz | ||||
| 数学运算 | 与标称值的绝对偏差Δ，与标称值的百分比偏差Δ% | |||
| 等效方式 | 串联、并联 | |||
| 校准功能 | 开路OPEN、短路SHORT、负载LOAD | |||
| 测量平均 | 1-255次 | |||
| 量程选择 | 自动AUTO、手动HOLD | |||
| 量程配置 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | ||
| RDC | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | |||
| 测量时间（ms） | 快速+:0.56ms 快速:3.3ms 中速: 90ms 慢速: 220ms | |||
| 最高准确度 | 0.05%（具体参考说明书） | |||
| 测量显示范围 | ||||
| Cs、Cp | 0.00001pF-9.99999F | |||
| Ls、Lp | 0.00001μH-99.9999kH | |||
| D | 0.00001-9.99999 | |||
| Q | 0.00001-99999.9 | |||
| R、Rs、Rp、X、Z、RDC | 0.001mΩ-99.9999MΩ | |||
| G、B、Y | 0.00001μs-99.9999S | |||
| VDC | ±0V-±999.999V | |||
| IDC | ±0A-±999.999A | |||
| θr | -3.14159-3.14159 | |||
| θd | -179.999°-179.999° | |||
| Δ% | ±（0.000%-999.9%） | |||
| 多功能参数列表扫描 | 点数 | 201点，每个点可设置平均次数，每个点可单独分选 | ||
| 参数 | 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流(100mA)、DC BIAS电流(2A) | |||
| 触发模式 | 顺序SEQ：当一次触发后，在所有扫描点测量，/EOM/INDEX只输出一次 | |||
| 步进STEP：每次触发执行一个扫描点测量，每点均输出/EOM/INDEX，但列表扫描比较器结果只在最后的/EOM才输出 | ||||
| 其他特点 | 1.扫描参数与测试参数都有多种复制功能 2.每个扫描点均可设置延时 | |||
| 比较器 | 每个扫描点最多可测量四个测试参数，每个参数均可设置上下限，所有测试参数都合格输出PASS信号，否则输出FAIL信号，未设上下限则不判断 | |||
| 图形扫描 | 扫描点数 | 51、101、201、401、801点可选 | ||
| 结果显示 | 每个参数的极值以及光标所在点的扫描参数值与对应的测试参数值 | |||
| 扫描轨迹 | 1-4个测试参数任意选择，扫描曲线可以一分屏、二分屏、四分屏 | |||
| 显示范围 | 实时自动、锁定 | |||
| 坐标标尺 | 对数、线性 | |||
| 扫描参数 | 频率、AC电压、AC电流、DCV BIAS / DCI BIAS(100mA) / DCI BIAS(2A) | |||
| 触发方式 | 单次 | 手动触发一次，从起点到终点一次扫描完成，下个触发信号启动新一次扫描 | ||
| 连续 | 从起点到终点无限次循环扫描 | |||
| 结果保存 | 图形、文件 | |||
| 比较器 | Bin分档 | 10Bin、PASS、FAIL | ||
| Bin偏差设置 | 偏差值、百分偏差值、关 | |||
| Bin模式 | 容差、连续 | |||
| Bin计数 | 0-99999 | |||
| 档判别 | 每档最多可设置四个参数极限范围，四个测试参数结果设档范围内显示对应档号，超出设定最大档号范围则显示FAIL，未设置上下限的测试参数自动忽略档判别 | |||
| PASS/FAIL指示 | 满足Bin1-10,前面板PASS灯亮，否则FAIL灯量 | |||
| 数据缓存 | 201个测量结果可分批读取 | |||
| 存储调用 | 内部 | 约100M非易失存储器测试设定文件 | ||
| 外置USB | 测试设定文件、截屏图形、记录文件 | |||
| 键盘锁定 | 可锁定前面板按键，其他功能待扩充 | |||

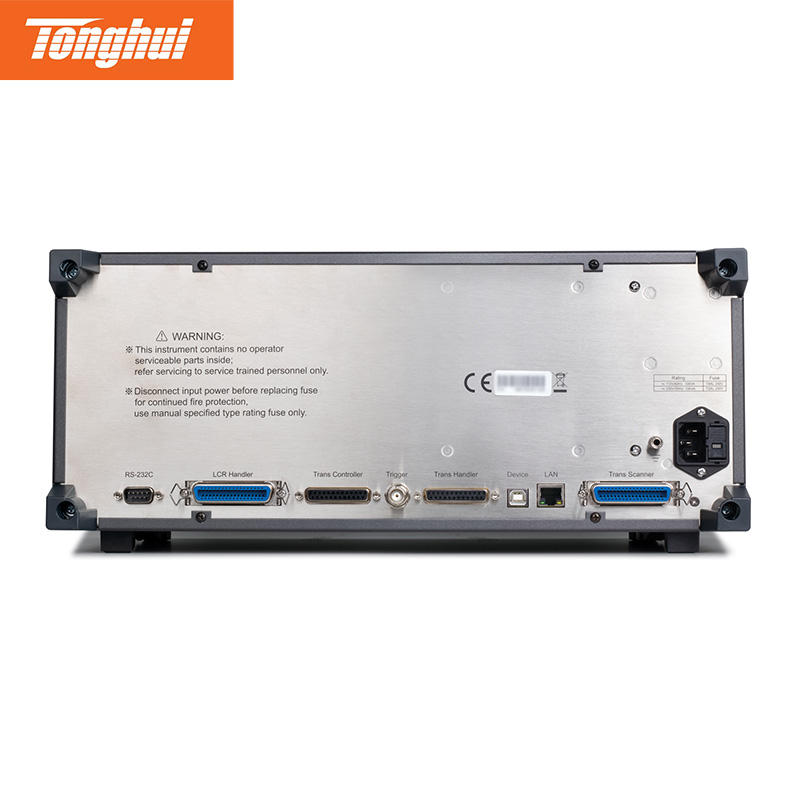

| 接口 | USB HOST | 2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个 | ||
| USB DEVICE | 通用串行总线插座，小型B类（4个接触位置）；与USB TMC-USB488和USB2.0相符合，阴接头用于连接外部控制器。 | |||
| LAN | 10/100M以太网自适应 | |||
| HANDLER | 用于Bin分档信号输出 | |||
| 外部DC BIAS控制 | 支持TH1778A | |||
| RS232C | 标准9针，交叉 | |||
| RS485 | 可以接受改制或外接RS232转RS485模块 | |||
| 开机预热时间 | 60分钟 | |||
| 输入电压 | 100-120VAC/198-242VAC可选择，47-63Hz | |||
| 功耗 | 不小于130VA | |||
| 尺寸（WxHxD）mm3 | 430x177x265 | |||
| 重量（kg） | 11kg | |||
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011BS | ||||
| 夹具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
体积
430(W)×177(H)×265(D) mm
净重
11kg
