详细介绍 技术资料

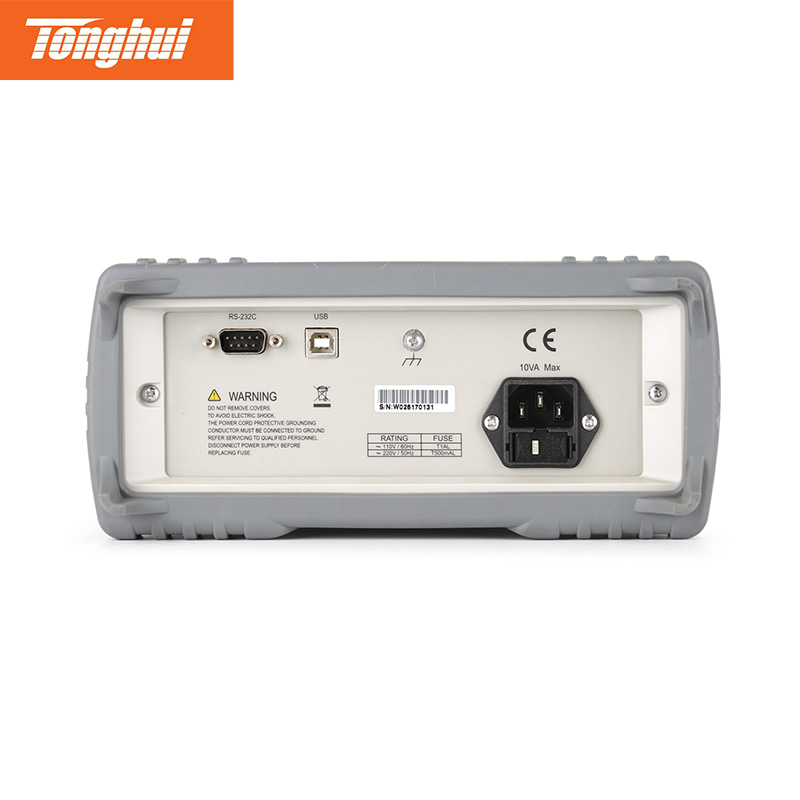

标 配 ☑RS232（仅TH1942） ☑USB DEVICE
选 配 □GPIB 或 HANDLER

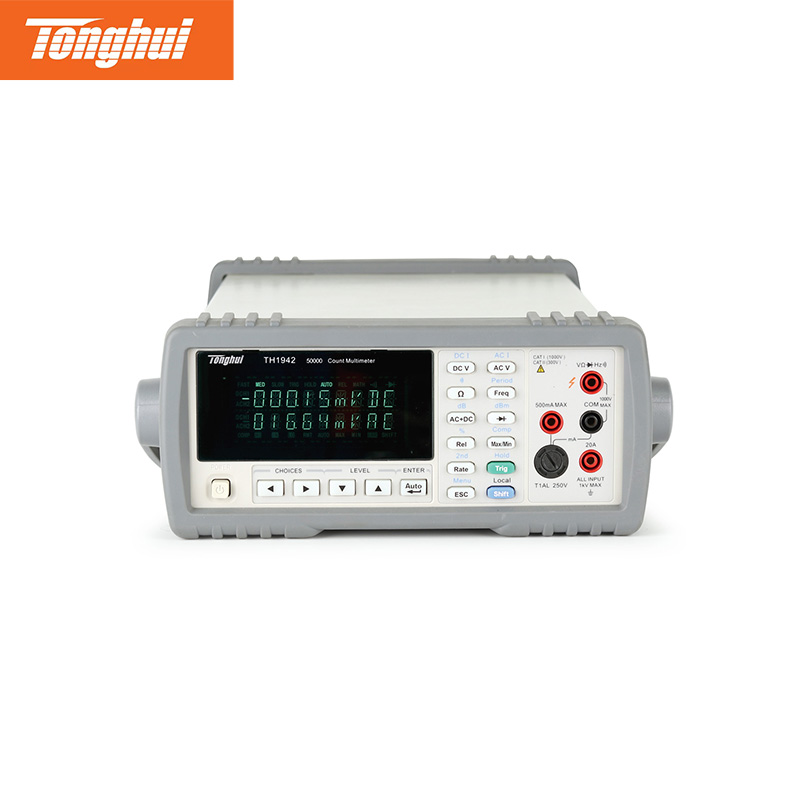

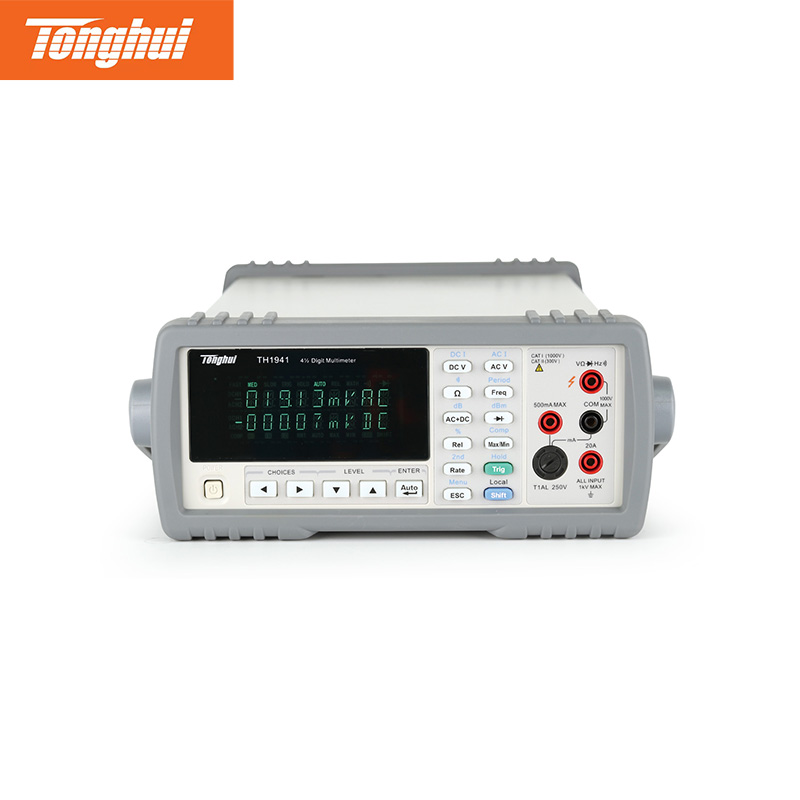

TH1941/TH1942 数字多用表，具备 21,000/51,000 个读数显示，可进行真有效值交流电压和电流测量，频宽高达 100kHz。拥有十二种测量功能，DCV 测量准确度达 0.02%，分辨率 10μV。高亮度 VFD 双显示器，能同时显示多种参数。广泛应用于电子制造等行业的参数测量与自动测试系统构建 。
性能特点
4 1/2位 51,000字读数
测试速度：最高25次/秒
DCV/ACV、DCI/ACI、Ω2W/Ω4W、频率/周期、二极管、 导通、dB/dBm等十二种测量功能
真有效值交流电压和电流测量，频宽高达100kHz
DCV测量准确度高达0.02%,分辨率达10μV
零点偏移（REL）测试模式消除残余读数
非开盖校准
高亮度大屏幕真空荧光管（VFD）双显示器
同时显示AC+DC,AC+Hz,Readout+dB,Readout+dBm等参数
测量值百分比显示功能
比较功能（HI/IN/LO）用于快速测试分选
标配USB通讯接口提供方便的系统通讯方式
可通过USB DEVICE 自动升级仪器工作程序
技术参数
| 测试功能 | ||||||||
| 测试参数 | 直流电压, 交流电压, 直流电流,交流电流,电阻, 频率, 周期, 导通,二极管 | |||||||
| 数学功能 | %, dB, dBm, REL | |||||||
| 量程 | 自动，手动 | |||||||
| 显示器 | VFD，双显 | |||||||
| 触发方式 | INT/MAN/BUS | |||||||
| 读数保持 | 在设定误差范围内对给定测试个数的数据块逐块寻找更佳稳定读数 | |||||||
| 比较器 | 可进行HI、IN、LO状态的判别并显示，并可设置在任何状态下发出ALARM讯响（可开/关） | |||||||
| 通讯接口 | USB, SCPI命令编程支持,RS232C(选件) | |||||||
| 性能参数 | 不确定度的表示：± （读数的%+ 满度的%） | |||||||
| 读数速率（读数/秒） | ||||||||
| 读数速率 | TH1941 | |||||||
| 慢速 | 中速 | 快速 | ||||||
| DCV,DCI | 5 | 10 | 25 | |||||
| ACV,ACI | 5 | 10 | 25 | |||||
| Ω | 5 | 10 | 25 | |||||
| AC+DC | 1.2 | 1.4 | 1.5 | |||||
| AC+Hz | ||||||||
| Freq | 1 | 2 | 3.9 | |||||
| 直流电压(DCV) | ||||||||
| 量程 | 最小分辨率 | 最高不确定度（1 年） | ||||||
| TH1941 | 200mV-1000V | 10uV | 0.03%+0.02% | |||||
| TH1942 | 500mV-1000V | 10uV | 0.02%+0.008% | |||||
| 直流电流（DCI） | ||||||||
| 量程 | 最小分辨率 | 最高不确定度（1 年） | ||||||
| TH1941 | 2mA-20A | 100nA | 0.08%+0.02% | |||||
| TH1942 | 5mA-20A | 100nA | 0.05%+0.008% | |||||
| 交流电压（ACV） | ||||||||
| 频宽 | 量程 | 最小分辨率 | 最高不确定度（1 年） | |||||
| TH1941 | 20Hz-100kHz | 200mV-750V | 10uV | 0.4%+0.05% | ||||
| TH1942 | 20Hz-100kHz | 500mV-750V | 10uV | 0.35%+0.02% | ||||
| 交流电流（ACI） | ||||||||
| 频宽 | 量程 | 最小分辨率 | 最高不确定度（1 年） | |||||
| TH1941 | 20Hz-10kHz | 2mA-20A | 100nA | 0.5%+0.3% | ||||
| TH1942 | 20Hz-10kHz | 5mA-20A | 100nA | 0.5%+0.08% | ||||
| 电阻 | ||||||||
| 量程 | 测试电流 | 最小分辨率 | 最高不确定度（1 年） | |||||
| TH1941 | 200Ω-20MΩ | 45nA-0.5mA | 10mΩ | 0.1%+0.025% | ||||
| TH1942 | 500Ω-50MΩ | 45nA-0.5mA | 10mΩ | 0.1%+0.008% | ||||
| 频率 | ||||||||
| 测试范围 | 电压灵敏度 | 最小分辨率 | 最高不确定度（1 年） | |||||
| TH1941 | 5Hz-1MHz | 200mVrms | 0.0001Hz | 0.01%+0.008% | ||||
| TH1942 | 5Hz-1MHz | 200mVrms | 0.0001Hz | 0.01%+0.008% | ||||
附件
| 标配 | |
| 配件名称 | 型号 |
| 万用表测试线 | TH26036(JC-BBA03601) |
| 选配 | |
| 配件名称 | 型号 |
| TH1951/61四端测试线 | TH26039 |
上架体积：215mm(W)x88mm(H)x335mm(D)
外型体积：235mm(W)x105mm(H)x360mm(D)
净重：2.4kg
