简介

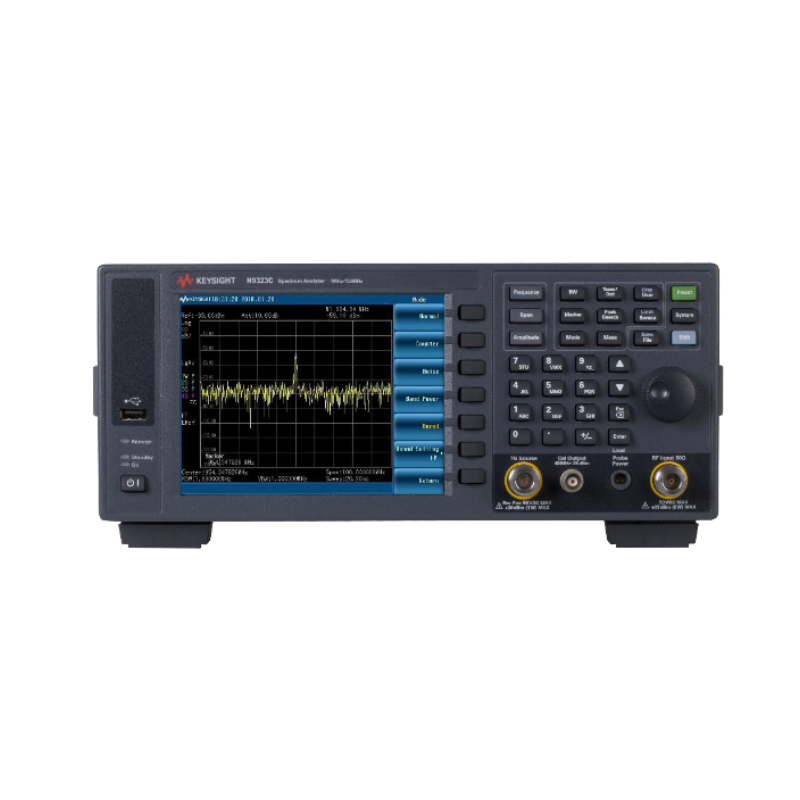

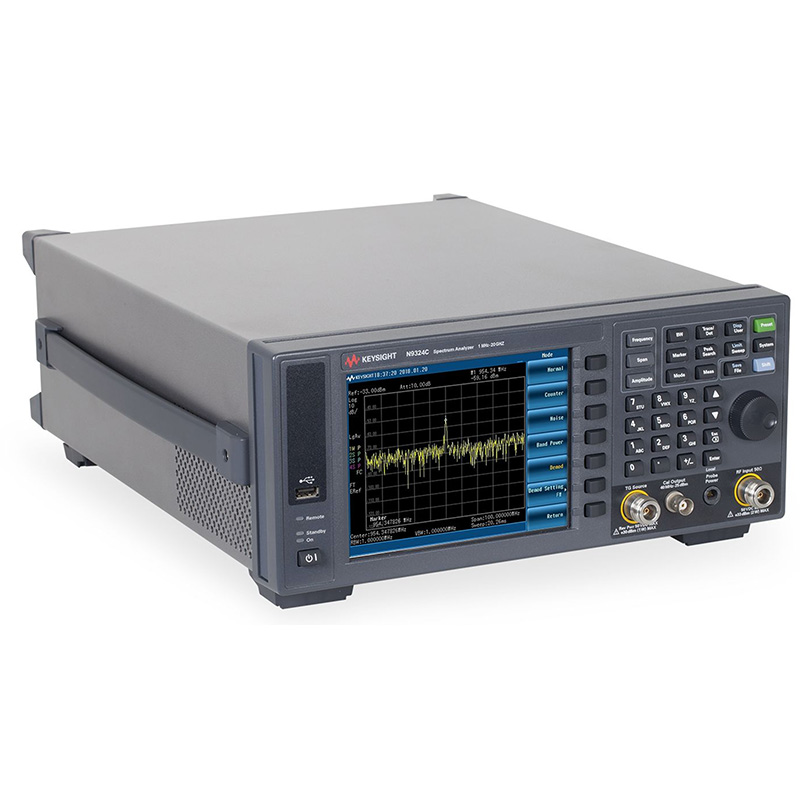

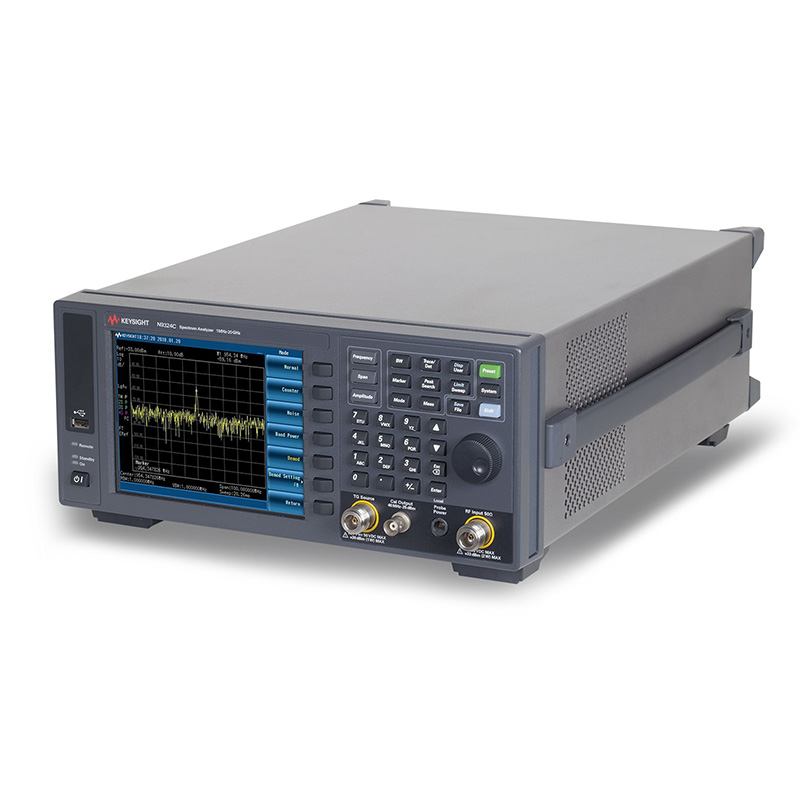

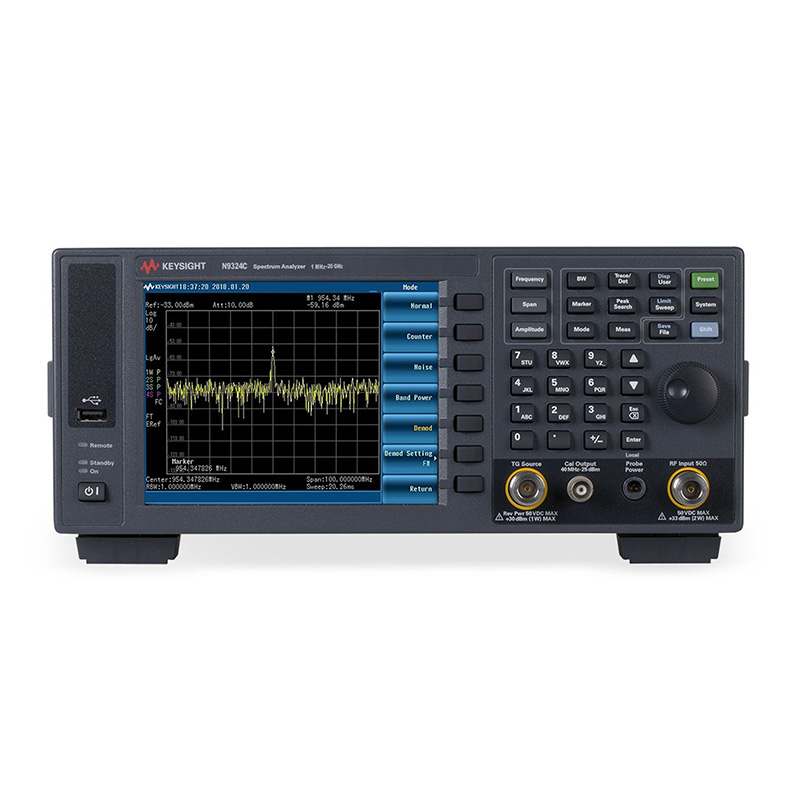

频率范围高达 20 GHz 的基础型频谱分析仪，兼具高性能、易用性与高性价比，提供五年保修。
性能特点
频率范围：1 MHz 至 20 GHz
显示平均噪声电平（DANL）：-142 dBm（典型值，10 MHz 至 3 GHz，前置放大器关闭）
相位噪声（500 MHz 载波）：-92 dBc/Hz @ 10 kHz（典型值）
分辨率带宽（RBW）：10 Hz 至 3 MHz（-3 dB）
总体幅度精度：±1.3 dB（1 MHz 至 7 GHz），±1.6 dB（7 GHz 至 18 GHz），±1.8 dB（18 GHz 至 20 GHz）
可选前置放大器（选件 P20，增益 15 dB，频率范围 1 MHz 至 20 GHz）
可选跟踪发生器（5 MHz 至 7 GHz）、AM/FM 调制分析、时间选通扫描、通道扫描仪、频谱监测
应用
高频射频产品研发、生产与维修（如雷达、卫星通信）
教育及高校实验室
电磁兼容（EMC）预测试
无线通信设备调试（5G、Wi-Fi 6/6E、毫米波前端）
国防与航空航天测试
技术参数
参数类别 | 指标 |
频率范围 | 1 MHz 至 20 GHz |
频率分辨率 | 1 Hz |
分辨率带宽（RBW） | 10 Hz 至 3 MHz（-3 dB），1-3-10 步进 |
视频带宽（VBW） | 1 Hz 至 3 MHz，1-3-10 步进 |
显示平均噪声电平（DANL） | -142 dBm（典型值，10 MHz 至 3 GHz，前置放大器关） -154 dBm（典型值，10 MHz 至 3 GHz，前置放大器开） |
相位噪声（500 MHz） | -92 dBc/Hz @ 10 kHz（典型值） |
总体幅度精度 | ±1.3 dB（1 MHz 至 7 GHz） ±1.6 dB（7 GHz 至 18 GHz） ±1.8 dB（18 GHz 至 20 GHz） |
输入衰减器范围 | 0 至 50 dB（5 dB 步进） |
最大输入功率（平均） | +30 dBm（1 W） |
扫描点数 | 461 点（固定） |
检波器类型 | 正峰值、负峰值、采样、平均值（视频/RMS/电压）、准峰值（选件 EMC） |
迹线功能 | 清除/写入、最大保持、最小保持、平均值 |
跟踪发生器（选件 TG7） | 5 MHz 至 7 GHz，输出 -20 至 0 dBm |
EMI 带宽（选件 EMC） | 200 Hz、9 kHz、120 kHz、1 MHz（CISPR 兼容） |
附件
标配：
电源线、快速入门指南、校准证书（五年保修）
选件：
跟踪发生器（TG7）
前置放大器（P20）
AM/FM 调制分析（AMA）
时间选通扫描（TMG）
通道扫描仪（SCN）
频谱监测（MNT）
安全特性（SEC，安全擦除）
测试管理器（TPN）
USB 平均功率传感器支持（PWM）
USB 峰值与平均功率传感器支持（PWP）
EMI 测量（准峰值检波器，CISPR 带宽）
GPIB 接口（G01）

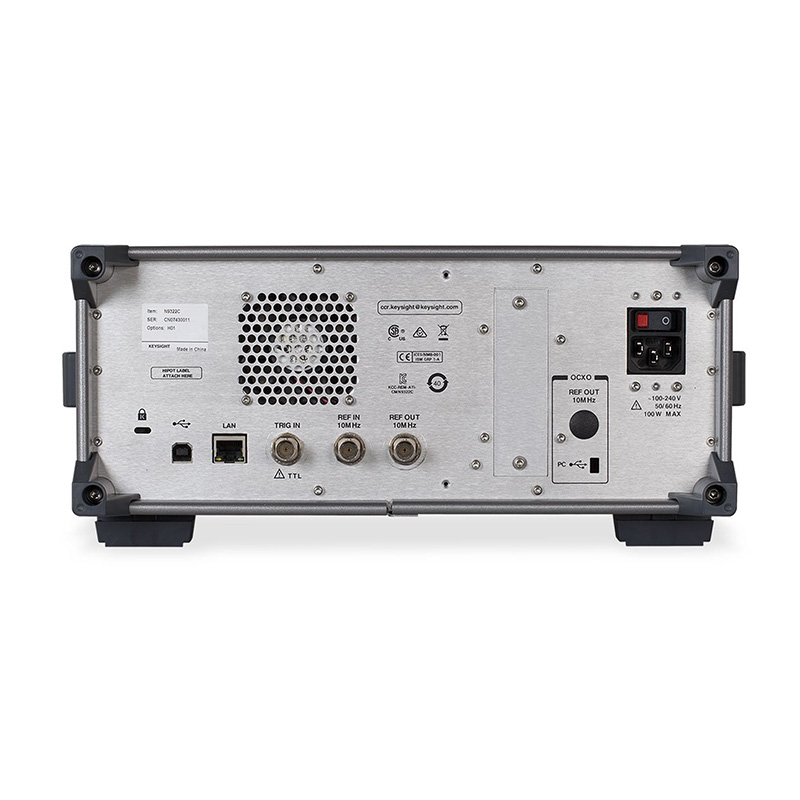

接口
标配：
射频输入：N 型阴头，50 Ω
10 MHz 参考输入/输出：BNC 阴头
外部触发输入：BNC 阴头（5V TTL）
探头电源：+15 V / -12.6 V（BNC）
校准输出：40 MHz，-25 dBm（BNC）
USB 2.0（A 型主机，B 型设备，Mini-AB）
LAN（100Base-T，RJ-45）
选件：
GPIB（IEEE-488，选件 G01）
物理规格
项目 | 参数 |
高度 | 132.5 mm（5.2 英寸） |
宽度 | 320 mm（12.6 英寸） |
长度 | 400 mm（15.7 英寸） |
重量（净重） | 约 7.9 kg（17.4 磅） |
温馨提醒：以上产品信息基于是德科技官方技术资料整理，仅供参考。产品规格、选件及配置可能随厂家更新而调整，具体请以实际到货产品及最新官方发布为准。
