简介

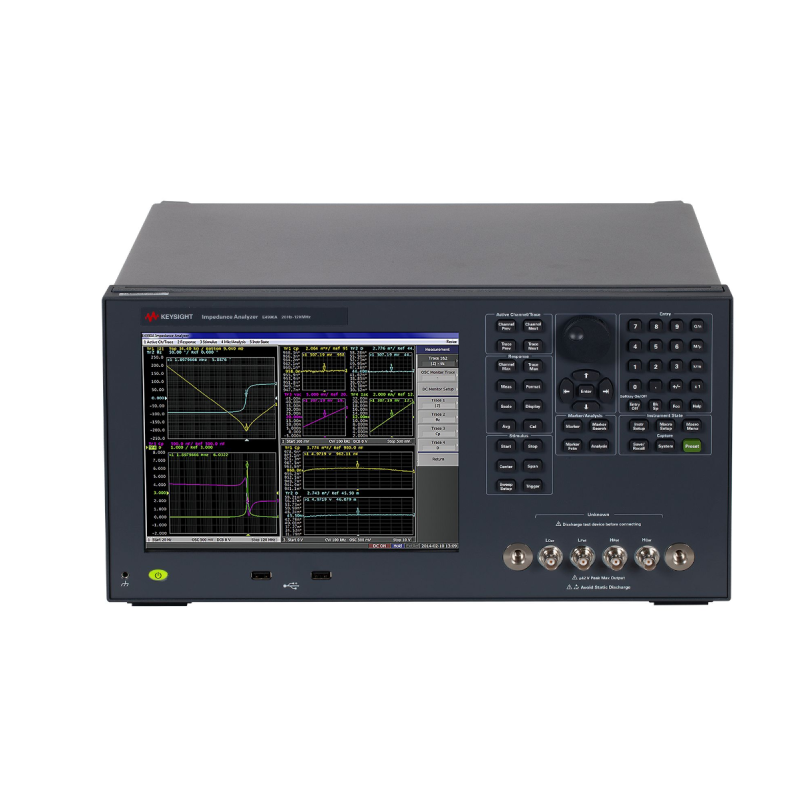

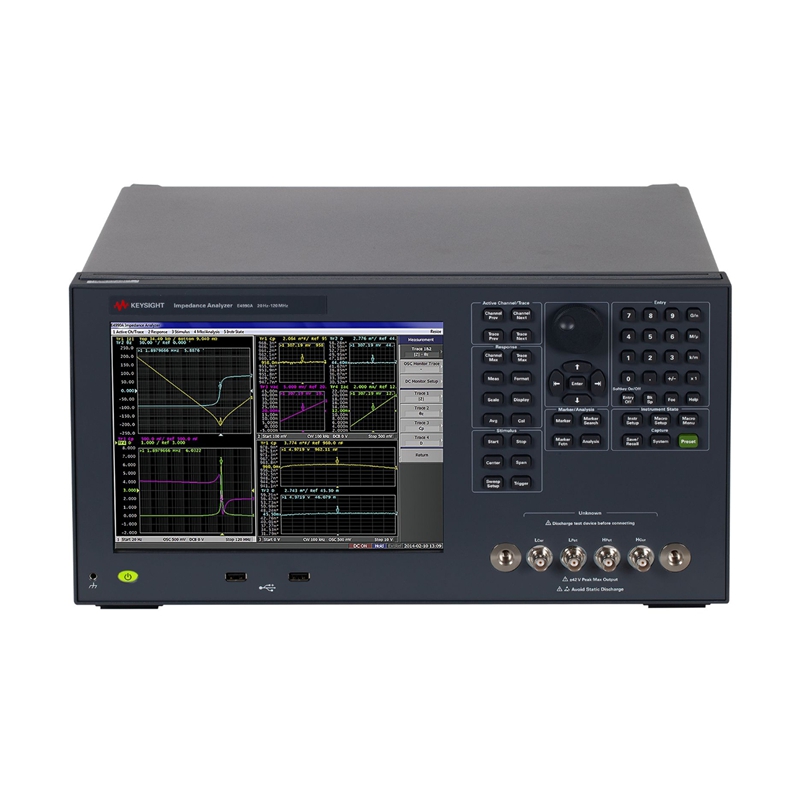

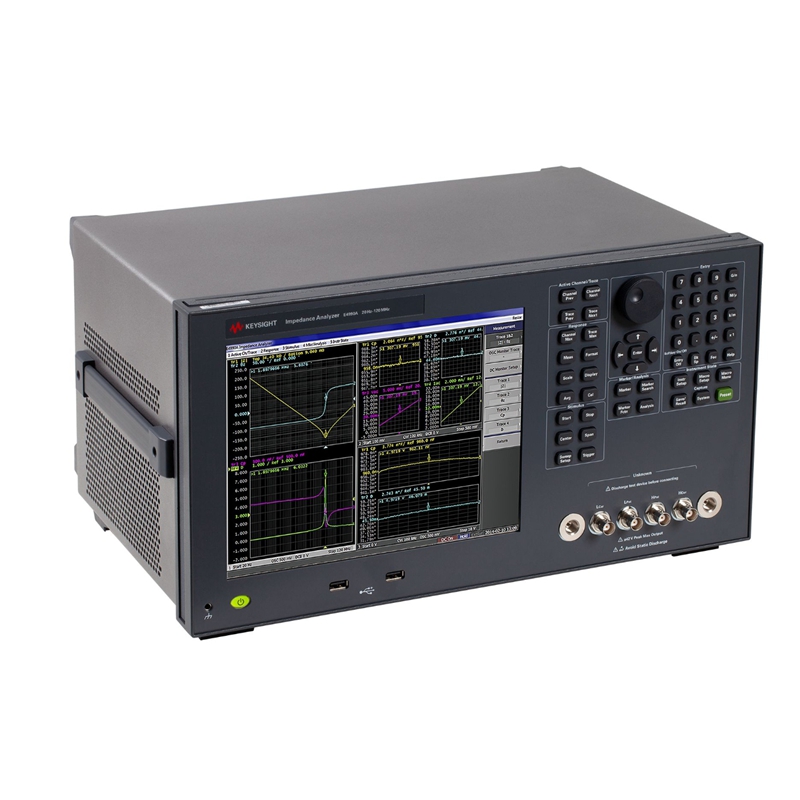

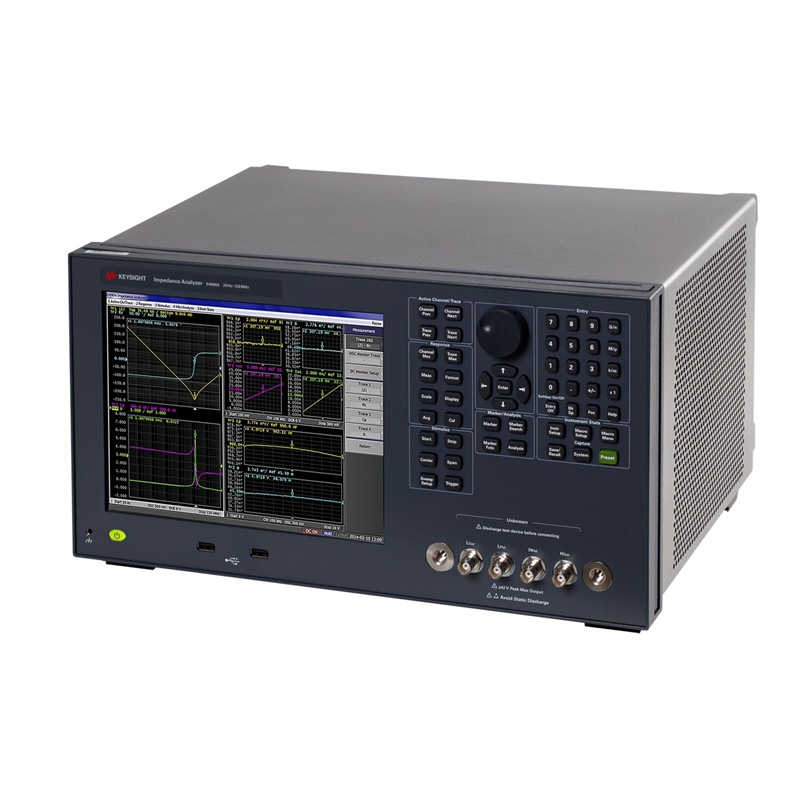

是德科技E4990A阻抗分析仪，频率范围20Hz至10/20/30/50/120MHz，提供高精度、宽阻抗测量能力，适用于元器件、材料及电子器件的阻抗特性分析与评估。
性能特点
宽频率范围：20Hz至120MHz（选件120），1mHz分辨率，7ppm频率精度（典型值）
多种测量参数：|Z|、θz、|Y|、θy、Cp、Cs、Lp、Ls、Rp、Rs、D、Q、R、X、G、B，复数Z和复数Y
内置直流偏置：电压偏置0至±40V（1mV分辨率），电流偏置0至±100mA（40μA分辨率）
灵活扫描功能：支持频率、信号电平、直流偏置的线性和对数扫描，测量点数2至1601点，分段扫描最多201段
高精度测量：四端子对端口结构，配合用户校准和夹具补偿，实现高精度阻抗测试
大屏显示与数据分析：10.4英寸TFT彩色LCD（1024×768），每条迹线10个独立游标，支持数据运算、等效电路分析和极限线测试
应用
元器件（电容器、电感器、电阻器）阻抗/导纳特性分析
材料介电常数和磁导率测试
半导体器件（二极管、晶体管）寄生参数评估
谐振器、滤波器、传感器等电子组件的研发与生产测试
技术参数
| 参数类别 | 详细规格 |
测量端子 | 四端子对配置，四个BNC（阴头）连接器；选件120可通过42942A转换为7mm端口或42941A转换为SMA端口 |
测量参数 | Z,θz,Y,θy,Cp,Cs,Lp,Ls,Rp,Rs,D,Q,R,X,G,B,复数Z,复数Y；电平监测Vac,Iac,Vdc,Idc |
频率范围 | 20Hz-10MHz（选件010）/20MHz（020）/30MHz（030）/50MHz（050）/120MHz（120） |
频率分辨率 | 1mHz |
频率精度 | 7ppm ±1mHz（典型值，不使用选件1E5）；使用选件1E5：1ppm ±1mHz |
信号电平（电压） | 5mVrms至1Vrms，分辨率1mV |
信号电平（电流） | 200μArms至20mArms，分辨率20μA |
直流偏置（电压） | 0至±40V，分辨率1mV，精度±[0.1%+(5+30×Imon)mV] |
直流偏置（电流） | 0至±100mA，分辨率40μA，精度±[2%+(0.2+√Imon/20)mA] |
测量点数 | 2至1601点 |
扫描类型 | 线性/对数频率，OSC电平（电压/电流），直流偏置（电压/电流） |
测量时间（典型值） | 频率和适配器相关，最快约2ms |
测量精度（阻抗） | 详见技术资料第10-18页公式及图表（典型条件下±0.08%可达到） |
校准方式 | 用户校准（开路/短路/负载）、端口扩展、夹具补偿 |
显示屏 | 10.4英寸TFT彩色LCD，1024×768（XGA） |
迹线数量 | 每通道4条数据迹线，4条存储迹线 |
附件
标配 | 电源线、操作手册（CD）、安全指南；测试夹具需另行选配 |
频率选件 | E4990A-010（20Hz-10MHz）、-020（20Hz-20MHz）、-030（20Hz-30MHz）、-050（20Hz-50MHz）、-120（20Hz-120MHz） |
稳定性选件 | 选件1E5：高稳定度频率参考（±1ppm） |
适配器/探头 | 42942A（7mm端接适配器）、42941A（SMA阻抗探头） |
测试夹具 | 16047E（直接连接式）、16048G（四端子对1米）、16048H（四端子对2米）等 |
其他选件 | 1CM（机架安装套件）、1A7（ISO 17025校准证书）、A6J（ANSI Z540校准证书） |
接口
标配 GPIB（IEEE-488）、LAN（10/100/1000 Base T以太网）、USB（B类，USBTMC-USB488）、USB主机端口（A类，连接鼠标/键盘/打印机）、视频输出（15针VGA）
选件 机械手接口（36针并行，光隔离）、外部触发输入（BNC，TTL）
物理规格
长×宽×高 约430×280×450 mm
重 量 14 kg
温馨提醒：以上产品信息基于是德科技官方技术资料整理，仅供参考。产品规格、选件及配置可能随厂家更新而调整，具体请以实际到货产品及最新官方发布为准。
