简介

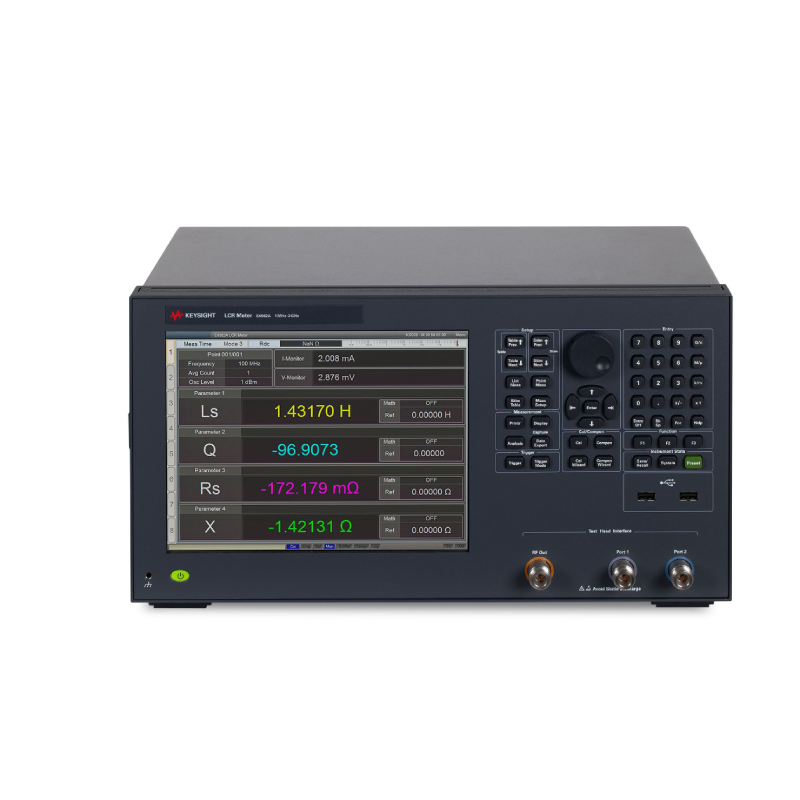

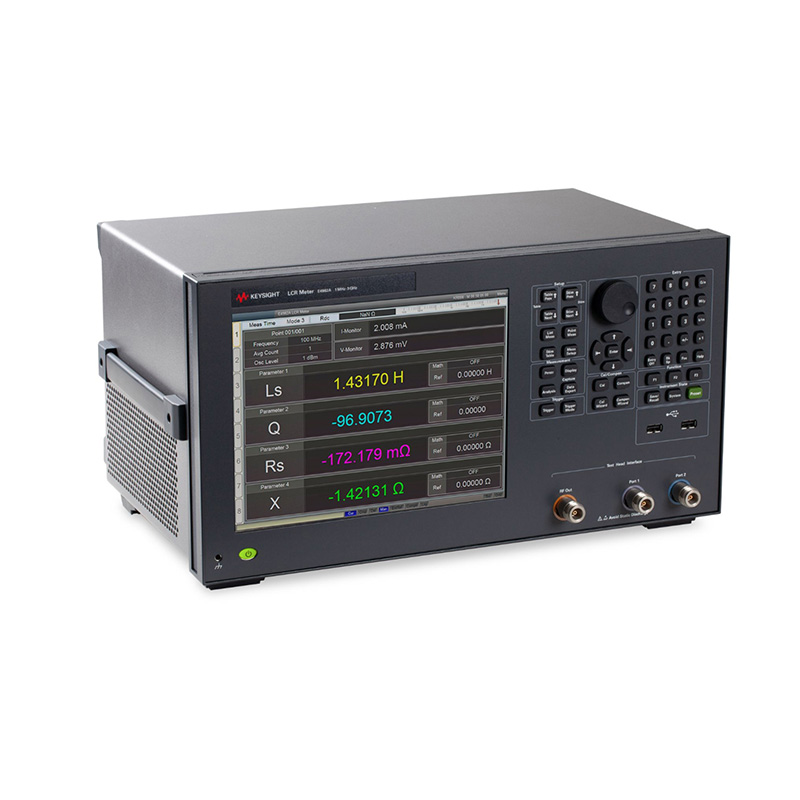

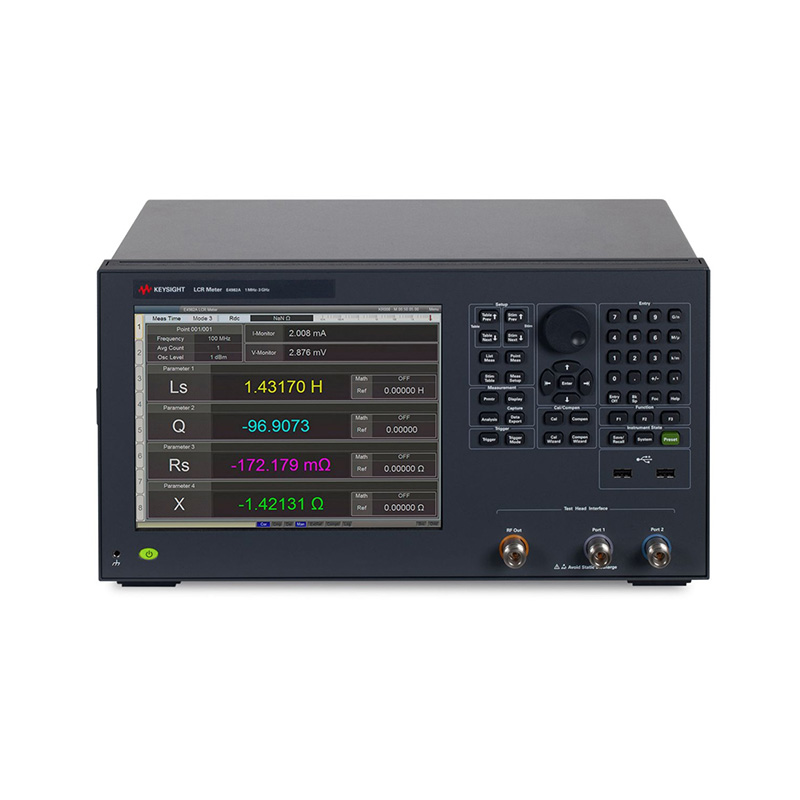

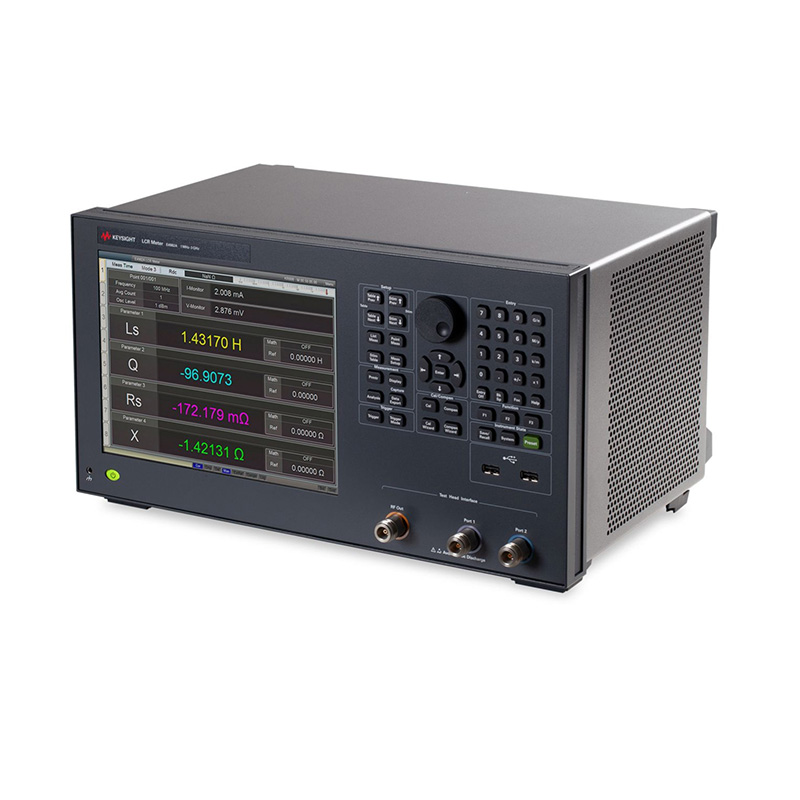

是德科技 E4982A 精密阻抗分析仪，频率范围 1 MHz 至 3 GHz，提供高精度射频阻抗测量，适用于元件、材料及半导体测试。
性能特点
宽频率范围：1 MHz 至 3 GHz（可选 300 MHz/500 MHz/1 GHz/3 GHz）
基本阻抗精度：±0.51% 至 ±4.32%（取决于频率与电平）
测量参数：|Z|, |Y|, θ, L, C, R, X, G, B, D, Q, Rdc
振荡器电平：-33 dBm 至 +1 dBm
三种测量速度模式（Mode 1/2/3）
列表扫描：最多 8 张表，每表 201 个点
校准补偿：OPEN/SHORT/LOAD、低损耗电容、端口延伸
内置直流电阻（Rdc）测量
10.4 英寸彩色 LCD，XGA 分辨率
应用
射频无源元件（电感、电容、滤波器）测试
半导体器件（变容二极管、PIN 二极管）阻抗分析
介电材料与磁性材料特性测量
天线、RFID 线圈阻抗匹配
生产线自动化分选
技术参数
参数 | 规格 |
频率范围 | 1 MHz – 3 GHz（可选至 300 MHz / 500 MHz / 1 GHz） |
频率分辨率 | 100 kHz（固件 B.02.20 及以上） |
测量参数 | |Z|, |Y|, θ, L, C, R, X, G, B, D, Q, Rdc |
阻抗测量范围 | 0.1 Ω – 10 kΩ（典型） |
基本阻抗精度 | 0.51%（1–100 MHz, 1 dBm）~ 4.32%（1.8–3 GHz, 1 dBm） |
振荡器电平 | -33 dBm 至 +1 dBm |
电平精度 | ±0.5 dB（典型） |
测量速度模式 | Mode 1（短）、Mode 2（中）、Mode 3（长/高精度） |
平均因子 | 1 – 100 |
列表扫描 | 201 点/表，最多 8 张表 |
Rdc 测量 | 0.1 Ω – 100 Ω，分辨率 1 mΩ |
校准类型 | OPEN/SHORT/LOAD、低损耗电容、端口延伸 |
附件
标配：测试头（3.5 mm 母头）、电源线、用户手册、校准证书、N 型端口保护盖
选件：频率选件（-032/052/102/302）、3.5 mm 转 7 mm 适配器、Handler 接口、机架安装套件
接口

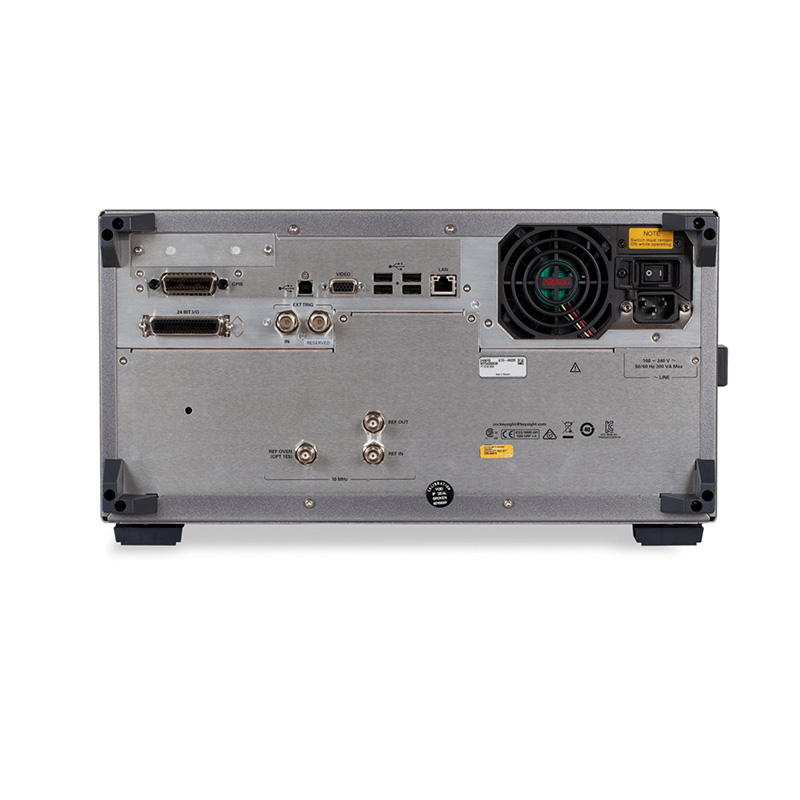

标配：GPIB（IEEE-488）、USB（USBTMC-USB488）、LAN（10/100/1000 BaseT）、USB Host、VGA 视频输出、外部触发输入、10 MHz 参考输入/输出（BNC）
选件：Handler 接口（36 针 Centronics）
物理规格
尺寸（宽×高×深）：约 432 mm × 426 mm × 145 mm（主机）
重量：主机 13 kg，测试头 250 g
