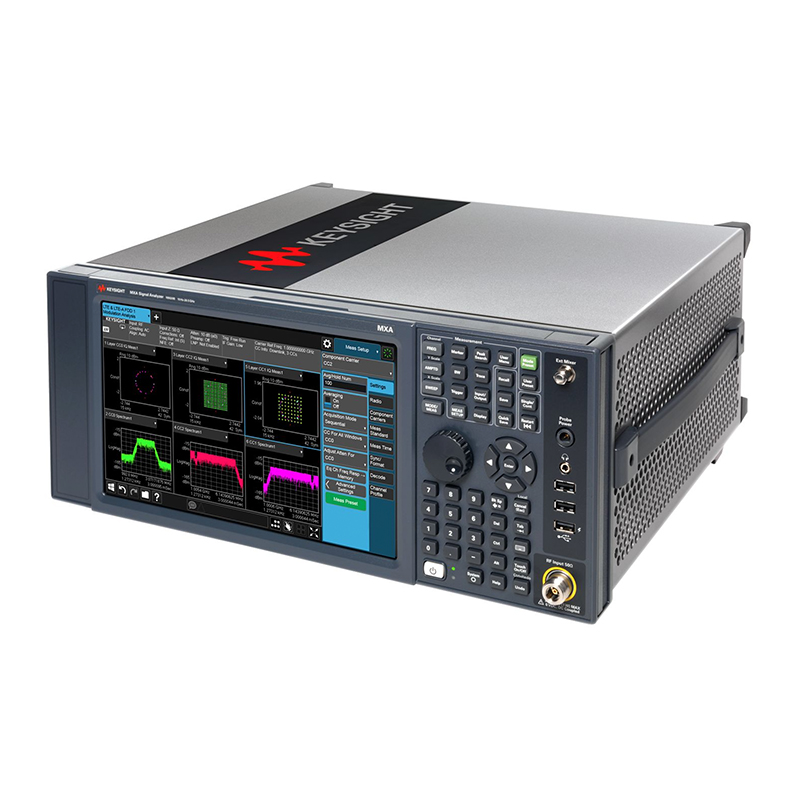

简介

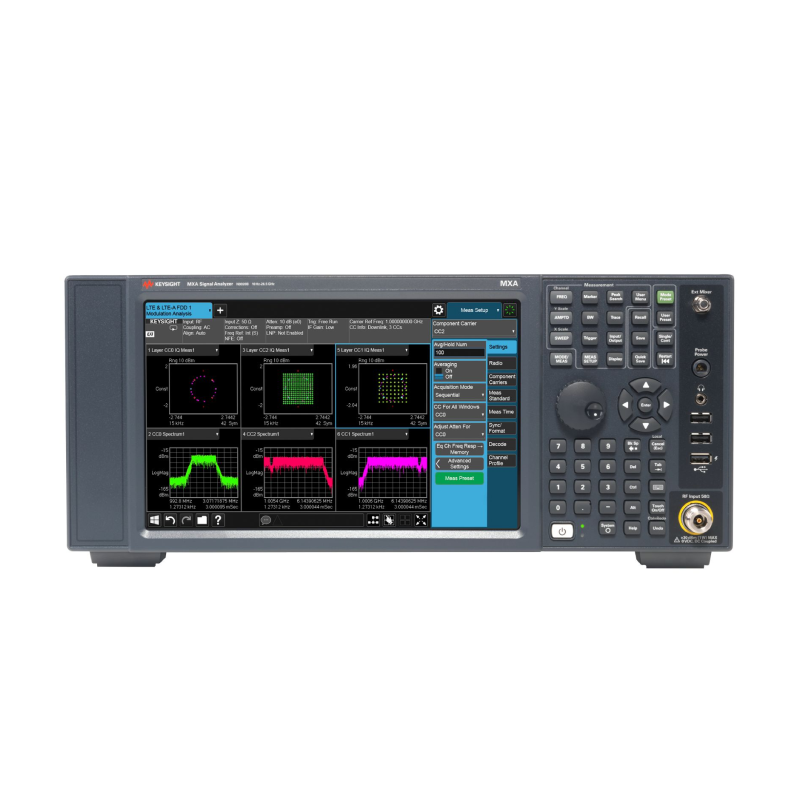

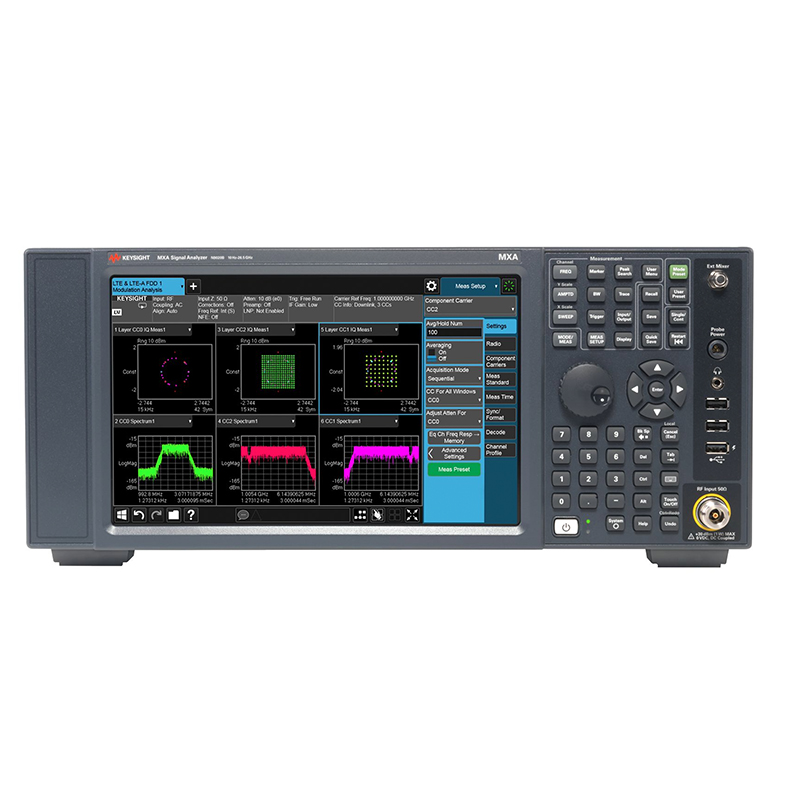

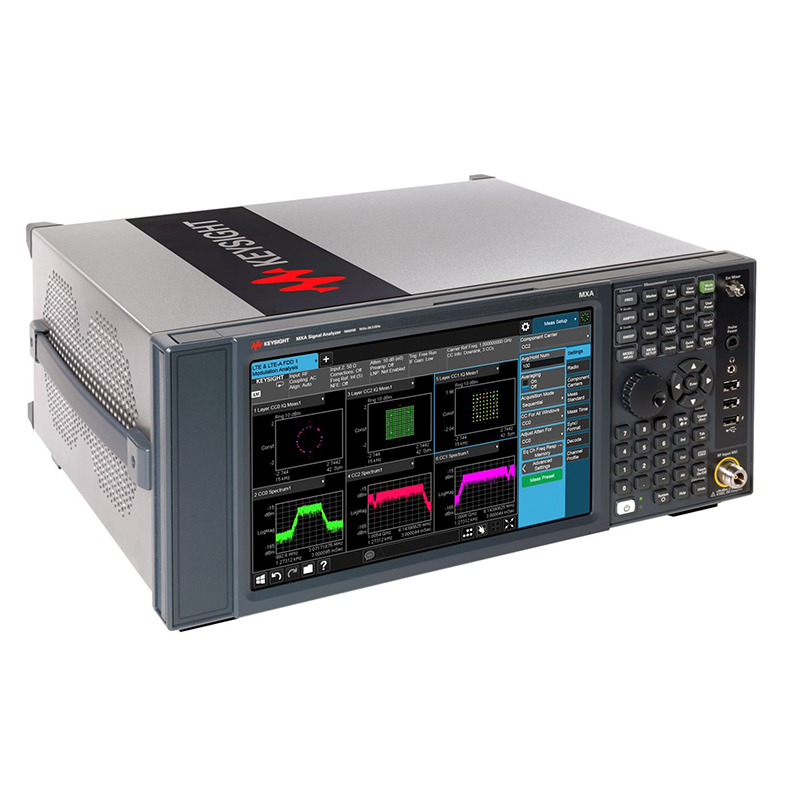

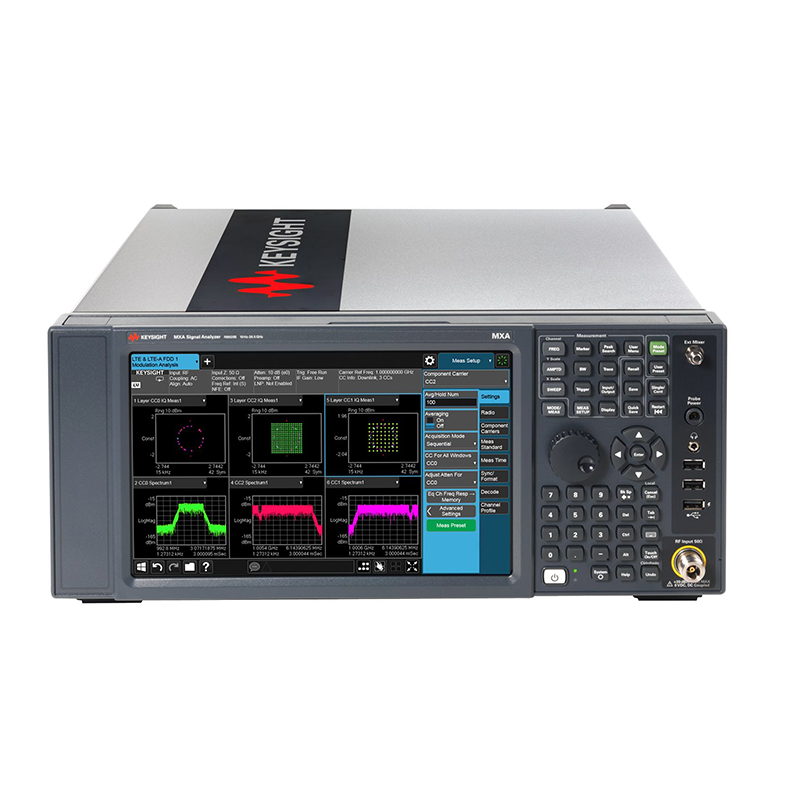

是德科技MXA系列中性能信号分析仪，频率覆盖10Hz至50GHz，分析带宽高达160MHz，支持实时频谱及多点触控操作。
性能特点
频率范围：10Hz ~ 50GHz（7个频率选件）
最大分析带宽：160MHz（选件B1X）
实时带宽：160MHz（选件RT1/RT2）
显示平均噪声电平（DANL）：–151dBm（1GHz，前置关，技术指标）
相位噪声：–112dBc/Hz @10kHz频偏（1GHz典型值）
总绝对幅度精度：±0.33dB（50MHz参考）

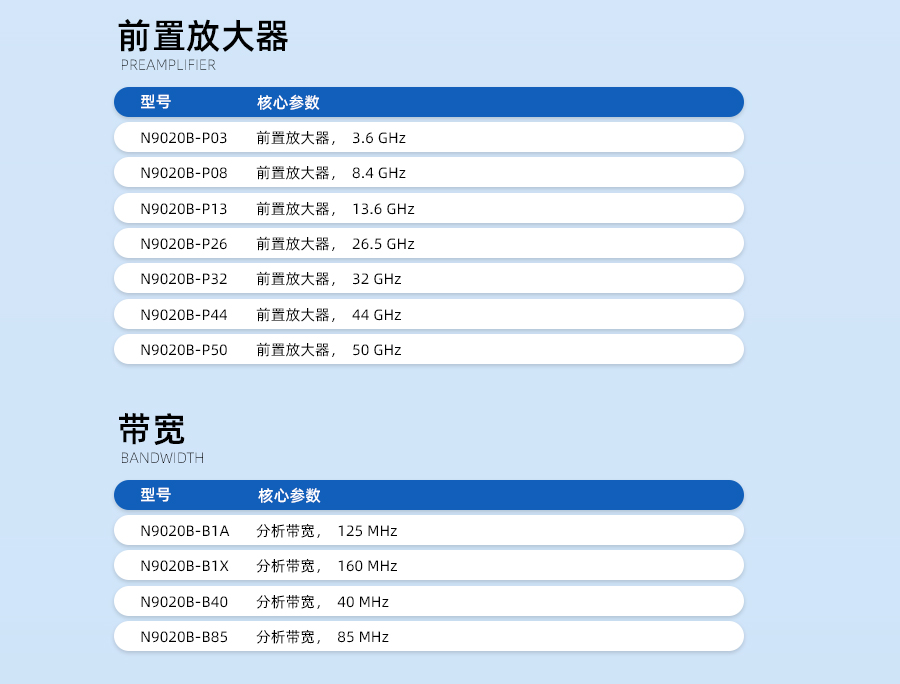

标配25MHz分析带宽，可升级至40/85/125/160MHz
六核高性能处理器，32GB RAM，Windows 11系统
应用
5G NR、WLAN、蓝牙、LTE、雷达、卫星通信、物联网、EMC预兼容测试、噪声系数与相位噪声分析

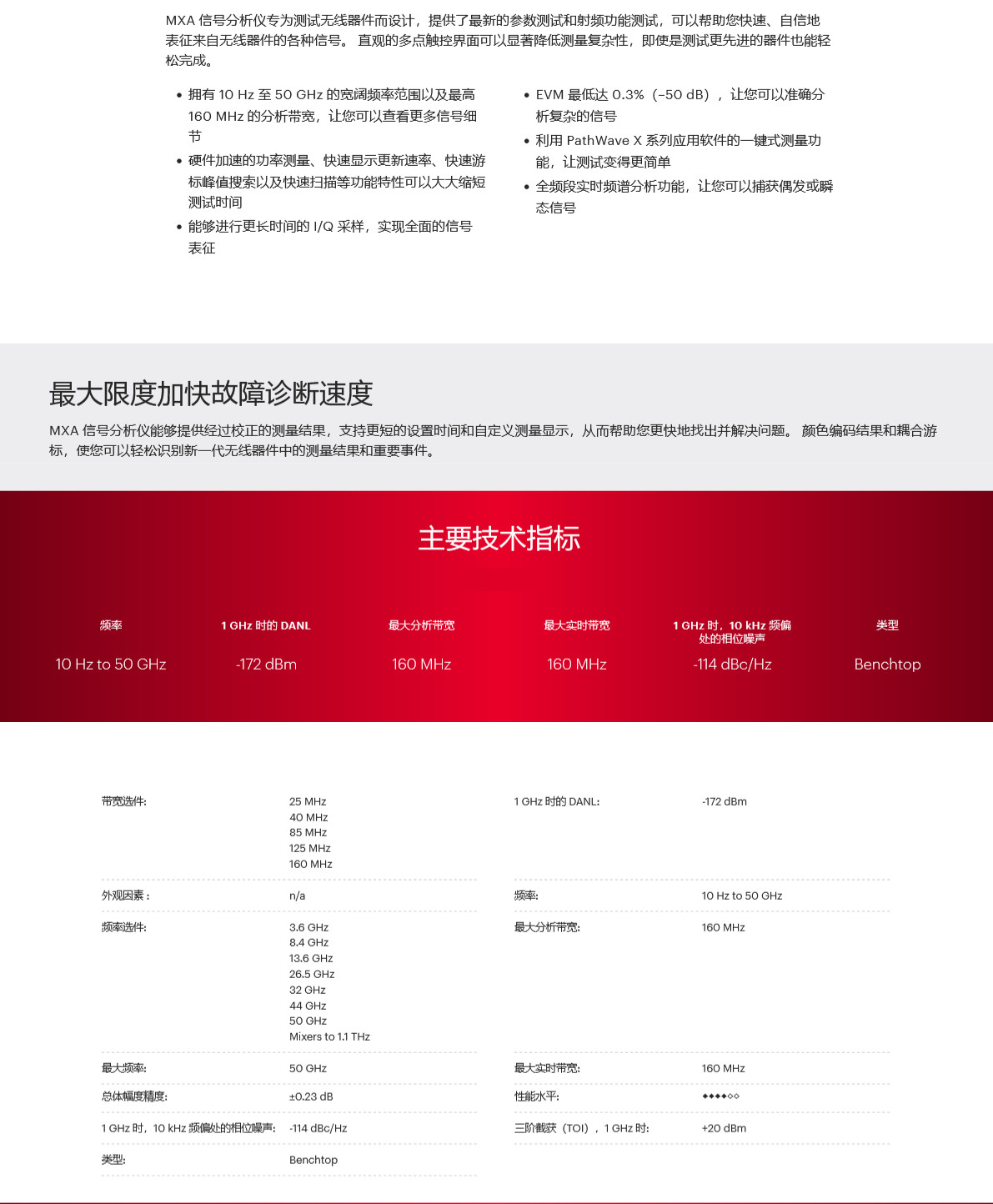

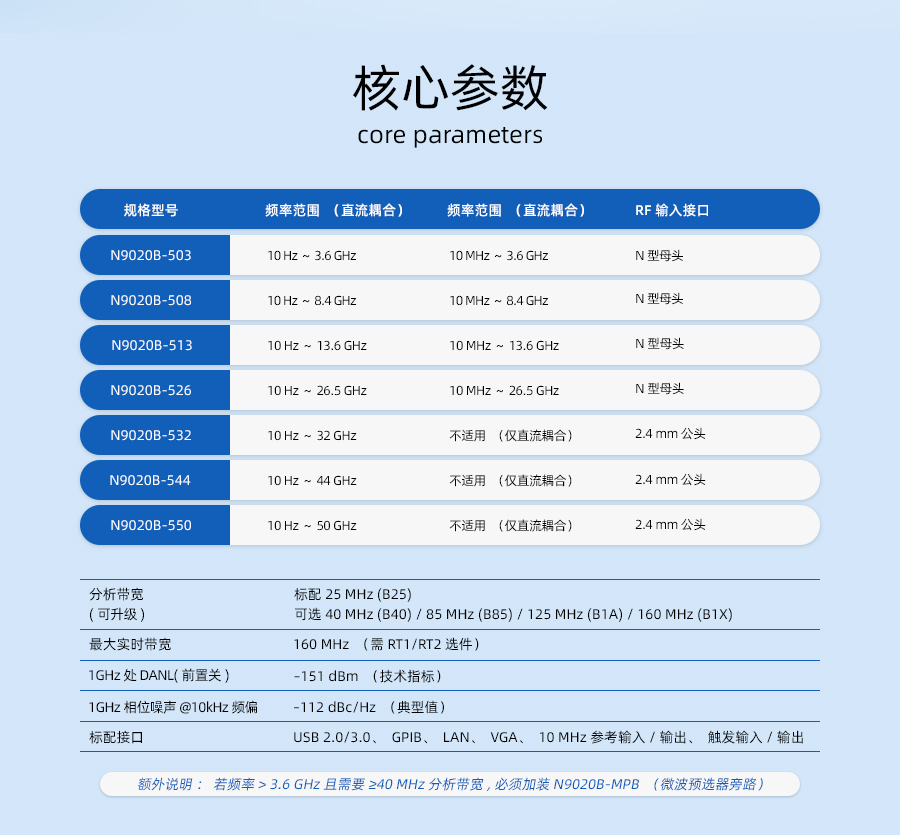

技术参数
参数 | 规格 |
频率范围（直流耦合） | 10Hz ~ 3.6/8.4/13.6/26.5/32/44/50 GHz（依选件） |
频率范围（交流耦合） | 10MHz ~ 26.5GHz（仅503/508/513/526） |
最大分析带宽 | 160MHz（选件B1X） |
实时分析带宽 | 160MHz（选件RT1/RT2） |
DANL（1GHz，前置关，1Hz RBW） | –151dBm（技术指标） |
相位噪声（1GHz @10kHz） | –112dBc/Hz（典型值） |
三阶互调（TOI） | +15dBm（典型值） |
分辨率带宽（RBW） | 1Hz ~ 3MHz（10%步进），可选4/5/6/8/10MHz |
幅度精度（50MHz） | ±0.33dB |
输入衰减器 | 0 ~ 70dB，2dB步进（机械），可选电子衰减器0~24dB |
最大安全输入电平 | +30dBm（平均），+50dBm（峰值脉冲） |
扫描点数 | 1 ~ 100,001 |
显示屏 | 10.6英寸多点触控电容屏 |

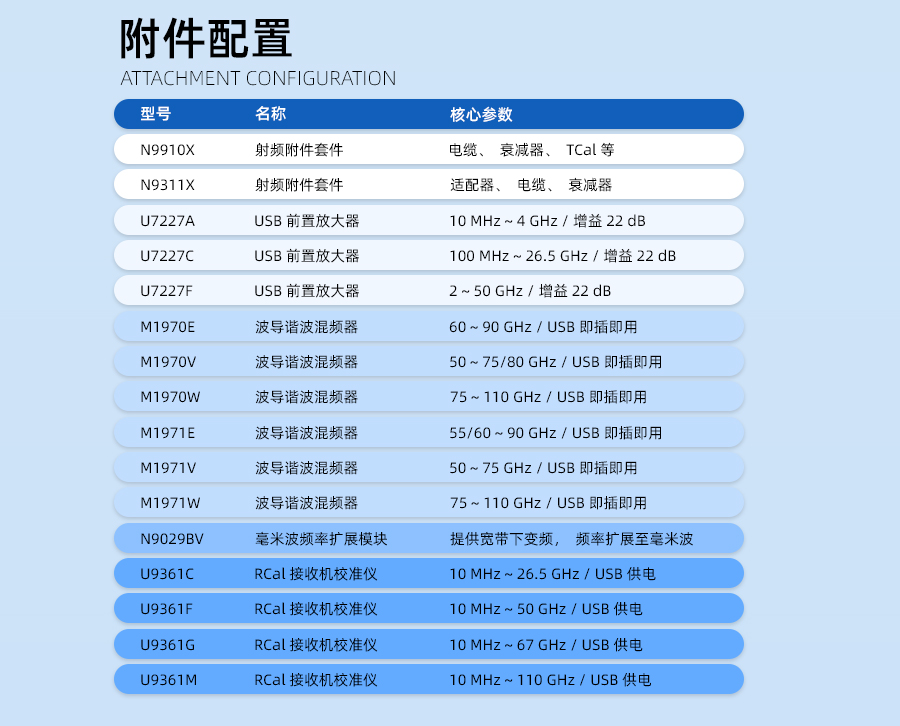

附件
标配：电源线、校准证书、用户指南、前面板保护罩（CV1117A）、鼠标（1MSE001A）
选件：机架安装套件（1CM113A）、前把手（1CN103A）、机架滑轨（1CR013A）、最小损耗垫（MLP001A）、USB DVD光驱（1DVR001A）

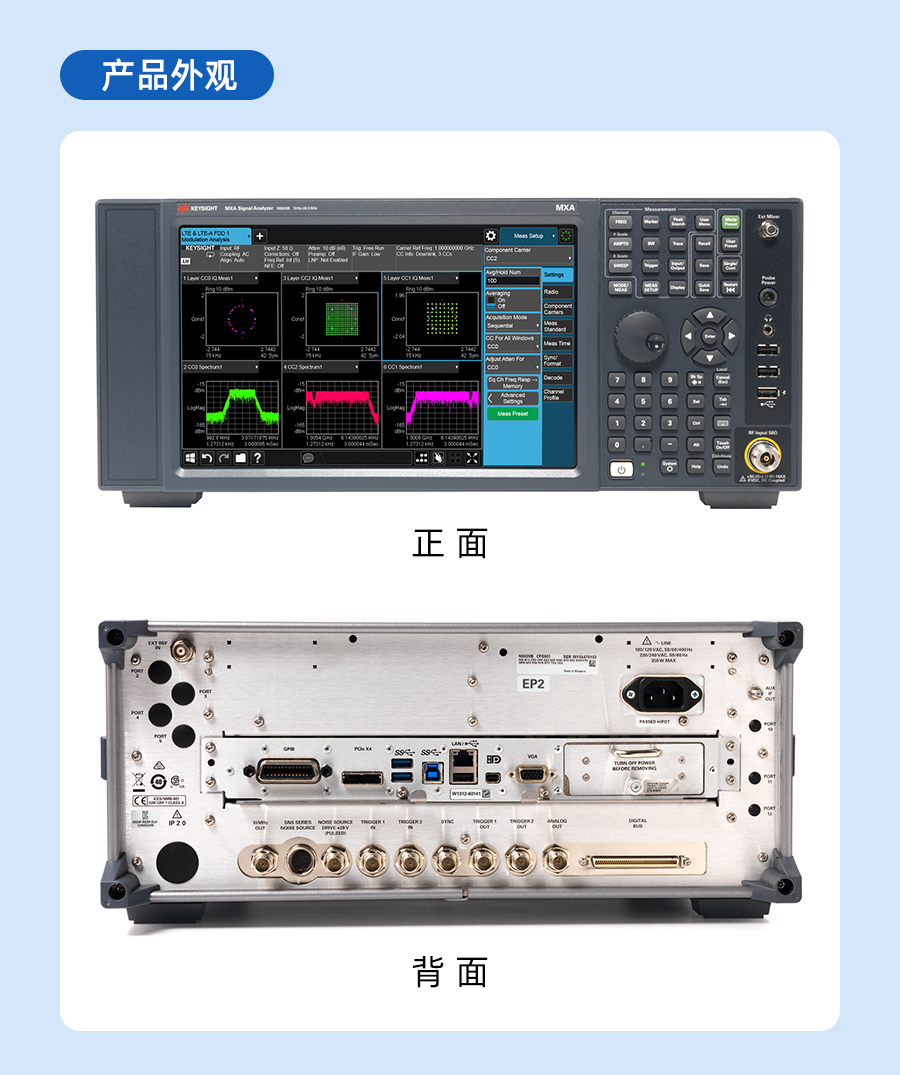

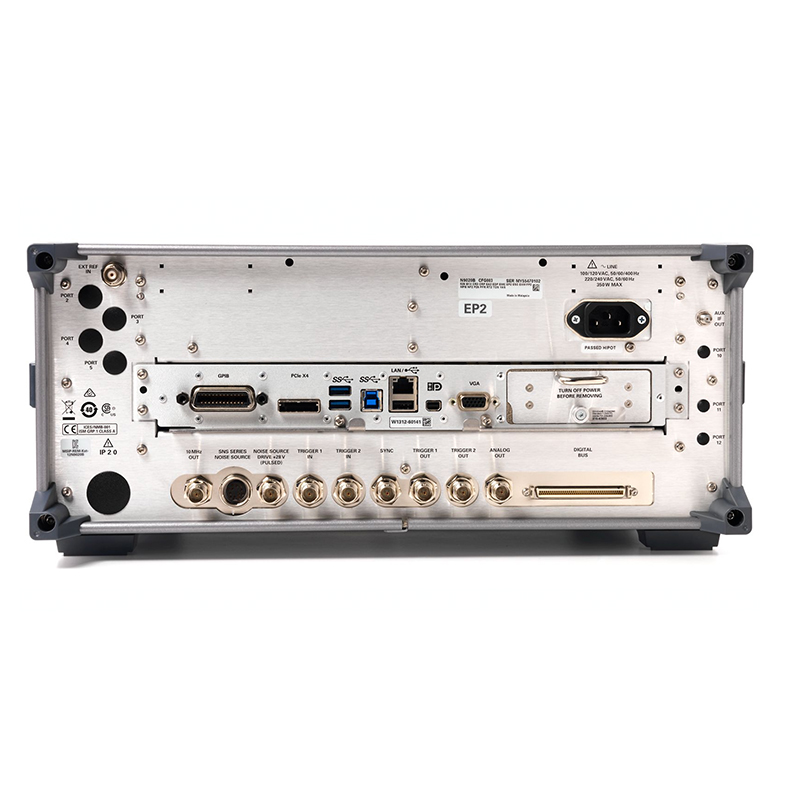

接口
标配：RF输入（N型母头或2.4mm公头）、USB 2.0/3.0、GPIB、LAN（1000Base-T）、VGA、10MHz参考输入/输出、触发输入/输出（BNC）、噪声源驱动（+28V）、耳机插孔
选件：模拟I/Q基带输入（BBA）、外部混频接口（EXM）、第二IF输出（CR3）、可编程IF输出（CRP）、Y轴视频输出（YAS）

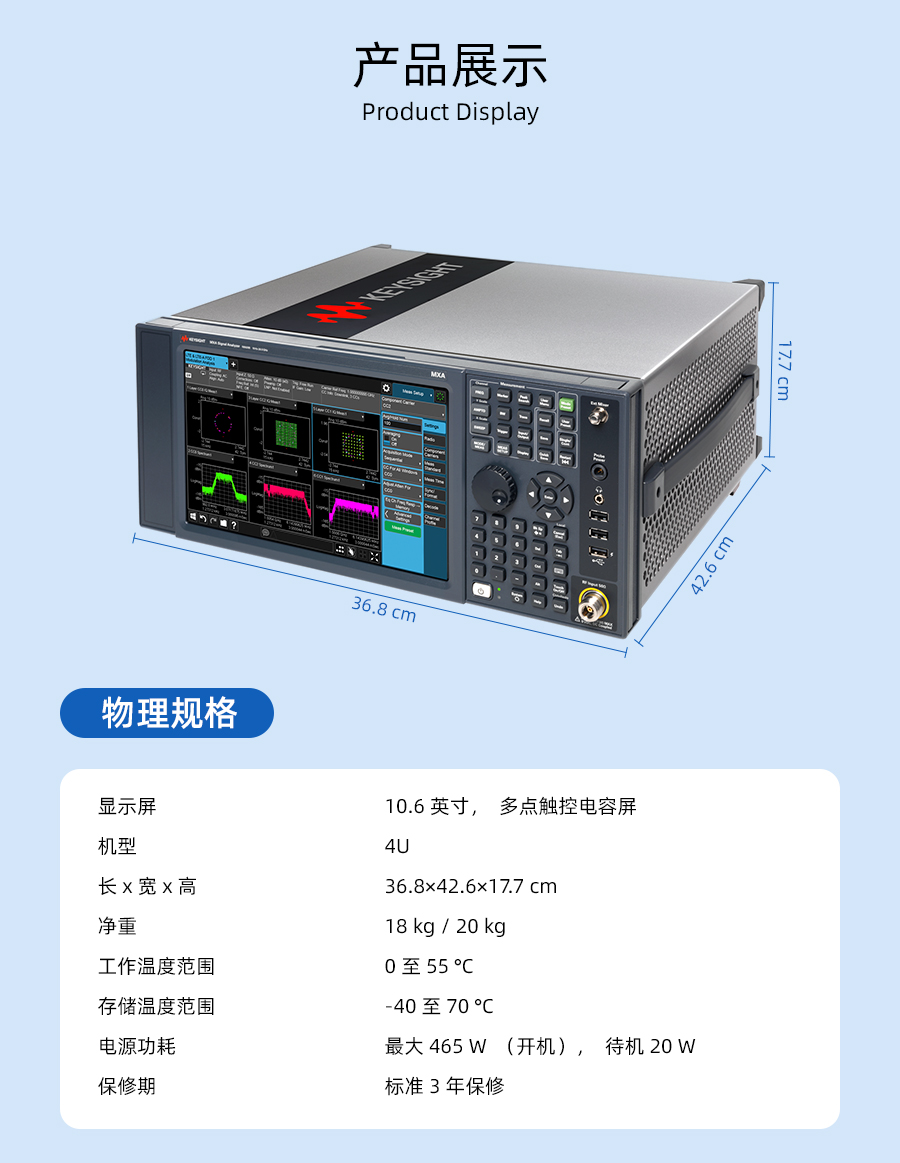

物理规格
长426mm × 宽368mm × 高177mm（4U机架式）
净重16kg
温馨提醒：以上产品信息基于是德科技官方技术资料整理，仅供参考。产品规格、选件及配置可能随厂家更新而调整，具体请以实际到货产品及最新官方发布为准。
