简介

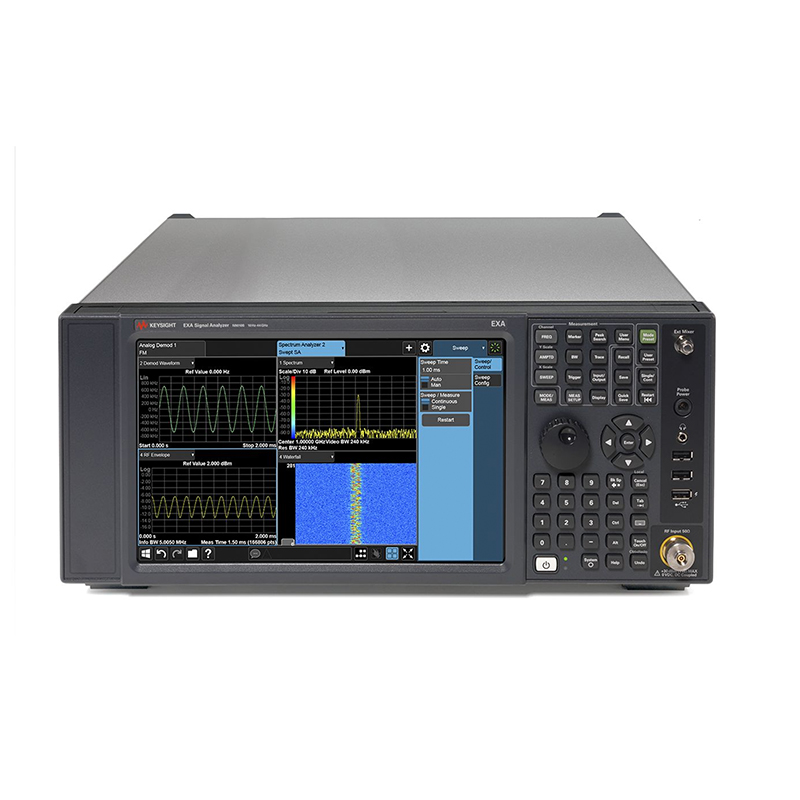

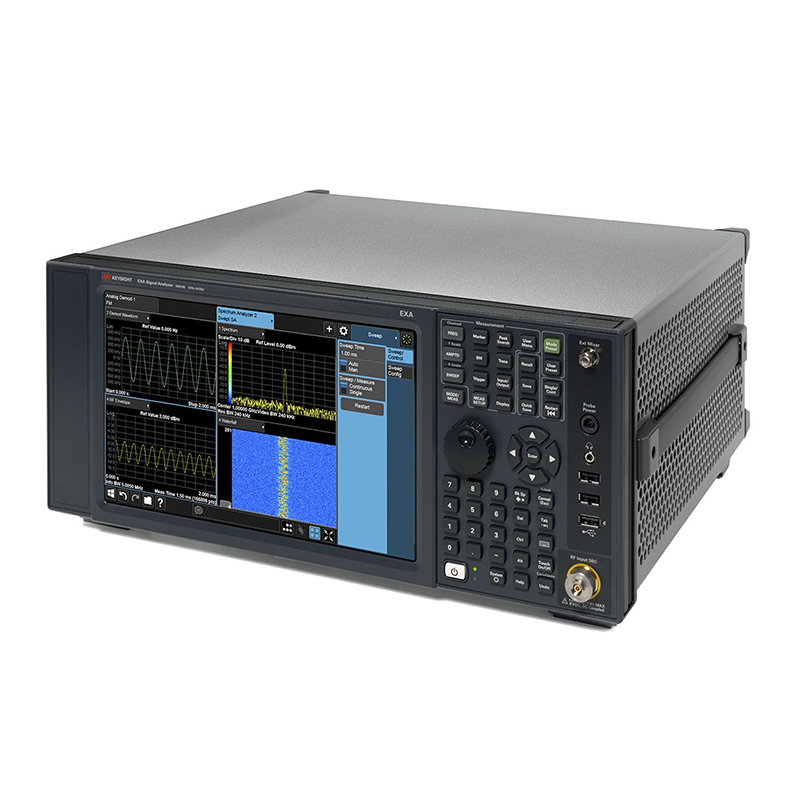

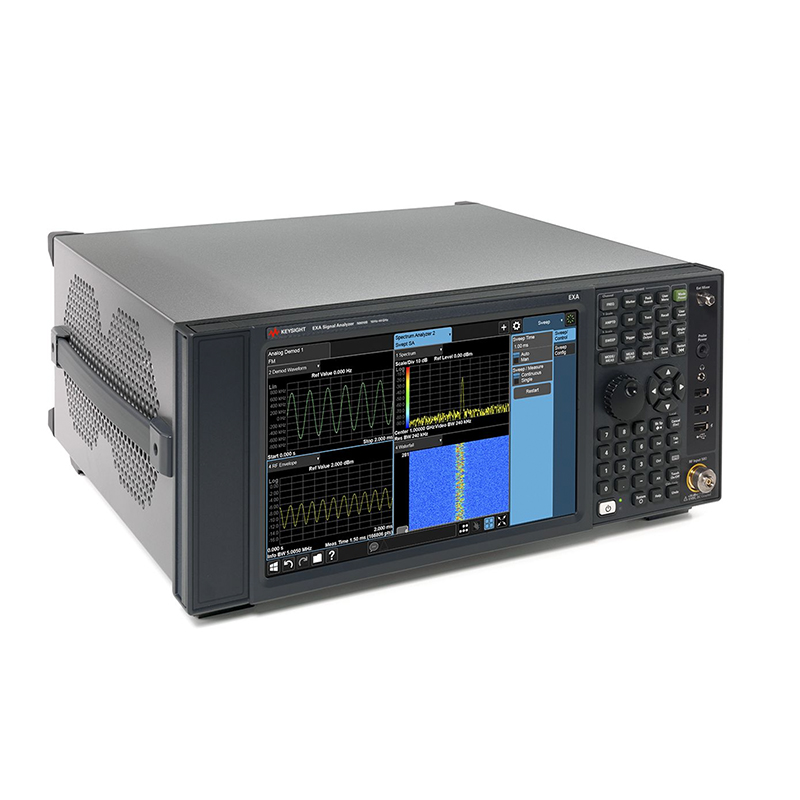

一款面向毫米波频段的高性价比信号分析仪，帮助您在缩短测试时间与降低测试成本之间取得最佳平衡。
性能特点
频率范围：10 Hz 至 3.6 / 7.0 / 13.6 / 26.5 / 32 / 44 GHz（可选）
显示平均噪声电平 (DANL)：低至 -163 dBm（典型值，带前置放大器）
1 dB 增益压缩 (三阶截获)：+9 dBm（标称值）
分析带宽：标配 10 MHz，可选 25 MHz 或 40 MHz
具备多点触控屏幕，支持PowerSuite一键测量
应用
无线通信（5G、W-CDMA等）发射机测试
航空航天与国防领域雷达、电子战信号分析
器件与模块的谐波、三阶交调失真测试
频谱监测与电磁兼容预测试
技术参数
参数项 | 详细规格 |
频率范围 | 取决于选件： |
幅度测量范围 | 显示平均噪声电平 (DANL) 至 +23 dBm |
分辨率带宽 (RBW) | 1 Hz 至 10 MHz（支持步进） |
显示平均噪声电平 (DANL) | 典型值（前置放大器开启）： |
1 dB 增益压缩 (三阶截获) | +9 dBm（标称值，20 MHz 至 26.5 GHz） |
频率读数精度 | ±（标记频率 × 频率参考精度 + 0.25% × 扫宽 + 5% × RBW + 2 Hz） |
相位噪声 | 未直接给出具体值，由残余调频指标间接体现，典型值为 (10 Hz × N) p-p（20ms内） |
幅度精度 | 总绝对幅度精度：±0.40 dB @ 50 MHz（带前置放大器），全频段 ±(0.40 dB + 频响) |
分析带宽 | - 标配：10 Hz 至 10 MHz |
附件
标配： 电源线、校准证书、快速入门指南
选件：
频率选件： 503, 507, 513, 526, 532, 544
前置放大器： P03, P07, P13, P26, P32, P44
分析带宽： B25, B40
精密频率参考： PFR
电子衰减器： EA3
噪声系数测量： NF2
接口
标配：

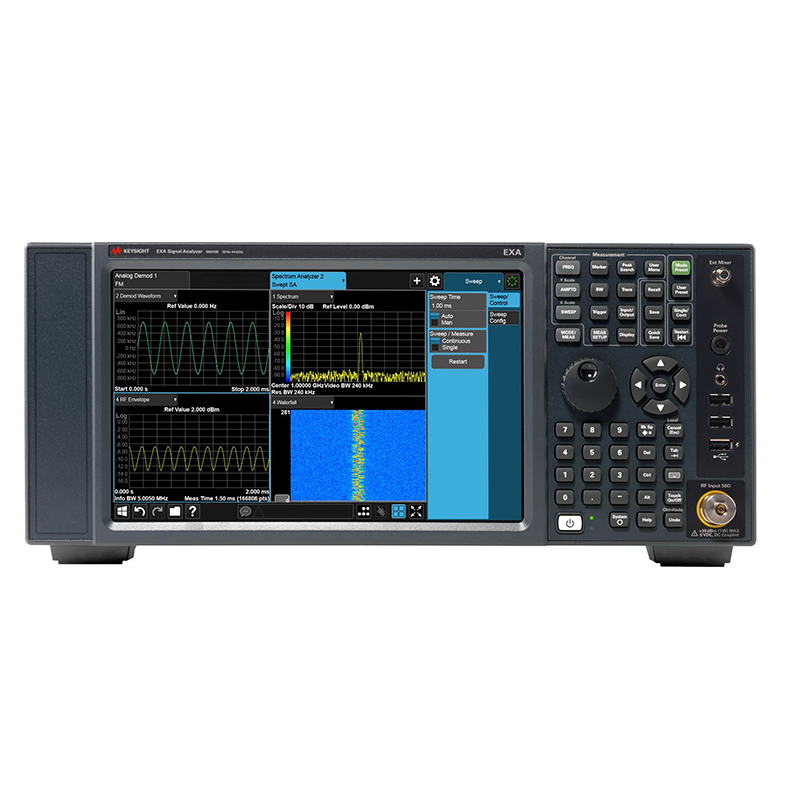

前面板： RF输入 (N型或2.4mm), 探头供电接口, USB 2.0 主机口 x3

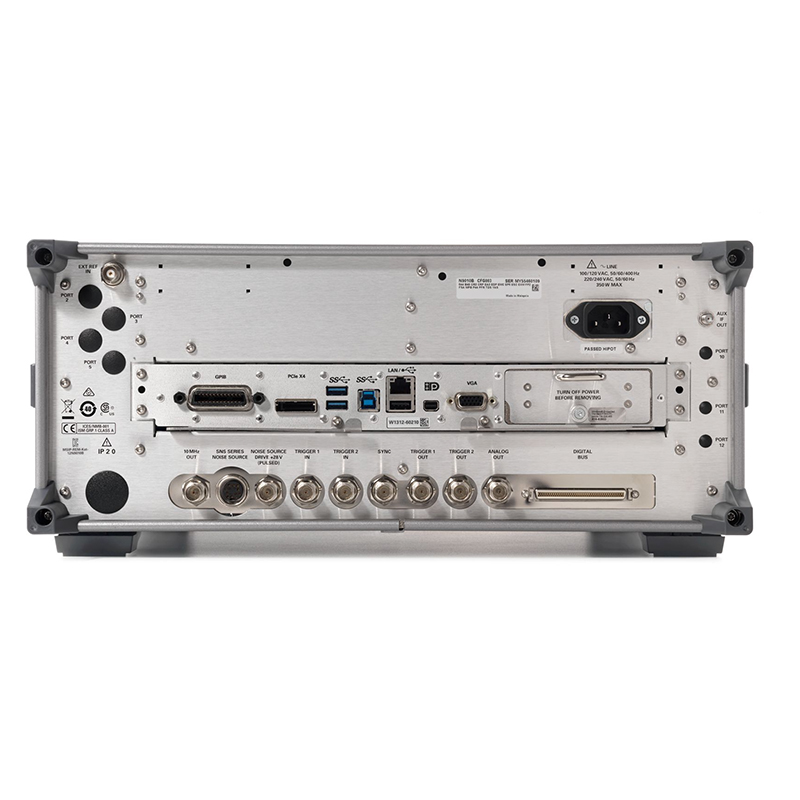

后面板： 10 MHz 参考输入/输出 (BNC), 触发1/2 输入/输出 (BNC), GPIB, LAN (1000Base-T), USB 2.0/3.0, VGA 输出
选件：
外部混频接口 (EXM)： SMA母头 (用于选件532/544)
宽带中频输出 (CR3)： SMA母头
可编程中频输出 (CRP)： SMA母头
物理规格
尺寸： 高 177 mm x 宽 426 mm x 长 368 mm
重量： 净重约 18 kg
温馨提醒：以上产品信息基于是德科技官方技术资料整理，仅供参考。产品规格、选件及配置可能随厂家更新而调整，具体请以实际到货产品及最新官方发布为准。
