看到从未见过的信号详情。
示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
1 mV/div 和 1 GHz 时的噪声 <55 µV
50 mV/div 和 10 GHz 时的噪声 <1.25 mV
同步多通道频谱分析
获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。
任何模拟通道均可视为波形、频谱或两者
射频频率或幅度变化时绘图和触发
频谱和时域波形同步以与射频和时域事件相关联
频谱控制（例如中心频率和 RBW）完全独立于时域控制
简化的高级分析
在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。
自动化测量与趋势分析Spectrum View（频谱视图）同步多通道频谱分析高级抖动分析高级功率分析低噪声纹波测量内存分析和调试高速串行一致性5G NR 信号分析
保真度从探头端部开始
通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。
内置 1 MΩ 至 50 Ω 输入端
每个输入附带 1 GHz 低负载无源探头
TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信

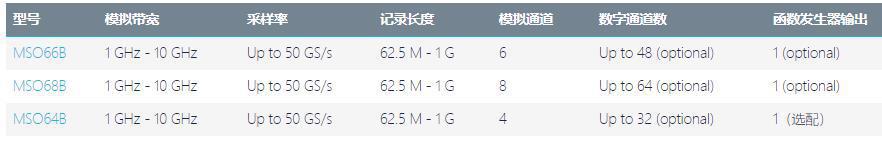

规格概述
输入通道
4、6 或 8 FlexChannel 输入。
每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入
带宽1
1、2.5、4、6、8 或 10 GHz
采样率
50 GS/s（2 个模拟通道）
25 GS/s（4 个模拟通道）
12.5 GS/s（模拟通道超过 4 个）
记录长度 1
最高 1 G 样点（4 个通道）
最高 500 M 样点（通道超过 4 个）
信号发生器1
13 种标准波形，加上任意波形
数字电压表2
4 位
触发频率计数器 2
8 位
显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏
1 - 可选且可升级
2 - 产品注册后免费
