泰克 P5122 无源高压探头

性能与应用的深度剖析

在电子测量领域，泰克公司一直以其卓越的技术和高品质的产品引领行业发展。其中，P5122 无源高压探头作为泰克无源高压探头系列中的重要一员，凭借其独特的性能和优势，在众多测量场景中发挥着关键作用。

一、P5122 无源高压探头的产品概述

P5122 无源高压探头是一款专为满足特定测量需求而设计的精密仪器。它在泰克无源高压探头的产品矩阵中占据着独特的地位，以其稳定的性能和可靠的测量能力受到广泛关注。

二、产品特点与优势

1. 高精度测量能力

    - 具有 100X 的衰减倍数，能够将高电压信号有效地转换为适合示波器测量的低电压信号，确保测量结果的准确性和可靠性。

    - 输入阻抗高达 100MΩ || 4.0pF，能够最大程度地减少对被测电路的影响，保证测量的真实性。

2. 良好的带宽性能

    - 200MHz 的带宽，能够满足大多数中低频高压测量的需求，为电子设备研发、电力系统检测等领域提供了稳定的测量支持。

3. 稳定性与耐用性

    - 采用高质量的材料和先进的制造工艺，确保了探头在长期使用过程中的稳定性和耐用性，能够在各种复杂的测量环境中保持出色的性能。

4. 便捷的连接与操作

    - 配备了多种连接附件，如大型伸缩式钩式端部、带钩式端部的引线、带鳄鱼夹的引线等，方便用户在不同的测量场景中进行快速连接和操作。

三、技术规格详解

1. 标称长度为 1.2m，既能够满足一般测量距离的需求，又不会因为过长而导致信号衰减和干扰。

2. 上升时间（典型值）为 2.2ns，这一指标反映了探头对快速变化信号的响应能力，确保在测量过程中能够捕捉到瞬间的电压变化。

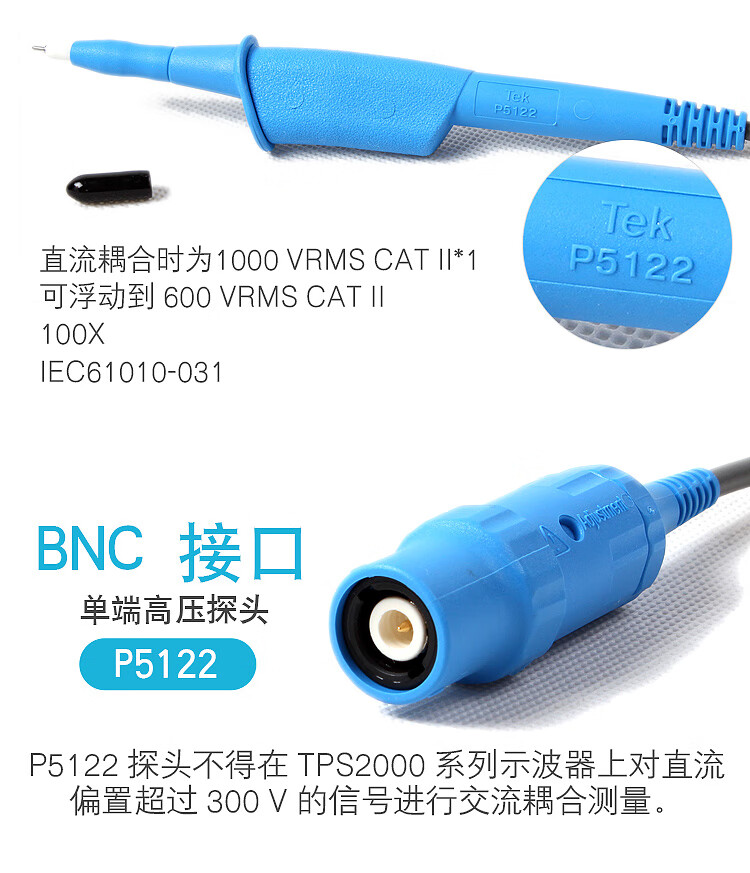

3. 最大输入电压为 1,000VRMS CAT II，使其能够适应多种工业和科研领域的高电压测量需求。

4. 最大浮动电压为 600VRMS CAT II，为测量过程中的安全性提供了保障。

5. 补偿范围在 10 到 22pF 之间，用户可以根据实际测量情况进行灵活调整，以获得最佳的测量效果。

四、应用场景

1. 电力系统检测

    - 在电力设备的维护和故障诊断中，P5122 能够准确测量高压部件的电压，帮助技术人员及时发现潜在的问题，确保电力系统的稳定运行。

    - 用于监测高压直流电源的波纹，为电源质量的评估提供数据支持。

2. 电子设备研发与生产

    - 在电子产品的开发过程中，对电源电路中的高电压进行测量和分析，优化电路设计，提高产品的性能和可靠性。

    - 对电子元件的耐压测试提供精确的测量数据，确保产品符合相关标准和规范。

3. 工业自动化控制

    - 测量工业控制系统中的高压信号，保障生产过程的稳定和安全。

    - 对电机驱动系统的高电压进行监测，及时发现电机运行中的异常情况。

五、与同系列产品的比较

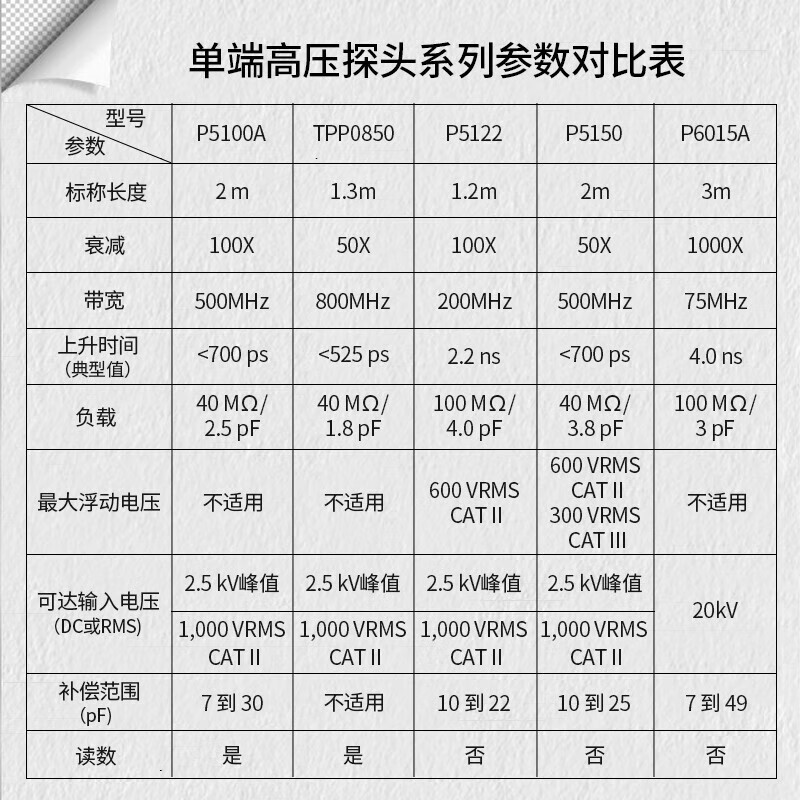

为了更清晰地展示 P5122 的特点和优势，我们将其与泰克公司的其他无源高压探头型号，如 P5100A、TPP0850、P5150 和 P6015A 进行比较。

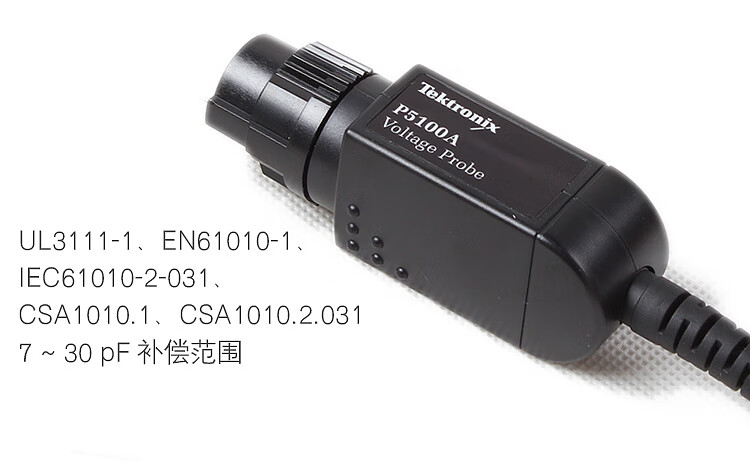

1. 与 P5100A 相比

    - 带宽方面，P5100A 为 500MHz，高于 P5122 的 200MHz，适用于对高频信号测量要求更高的场景。

    - 输入电容方面，P5100A 为 2.5pF，小于 P5122 的 4pF，在高频测量时具有一定优势。

    - 但 P5122 在价格上相对更为经济实惠，对于一般中低频测量需求来说，性价比更高。

2. 与 TPP0850 相比

    - TPP0850 拥有 800MHz 的超高带宽，远远超过 P5122，适合对带宽要求极高的新兴电源应用和高频测量。

    - 然而，TPP0850 的价格通常较高，而 P5122 在满足大多数常规测量需求的同时，价格更具竞争力。

3. 与 P5150 相比

    - 两者带宽相近，但 P5150 在测量与接地以及通道之间的隔离方面具有特殊设计，适用于对隔离要求较高的测量环境。

    - P5122 则在一般性的高电压测量中表现出色，且价格相对较为亲民。

4. 与 P6015A 相比

    - P6015A 能够测量高达 20kV 的直流电压和 40kV 的脉冲电压，测量电压范围远远超过 P5122。

    - 但 P5122 在一般工业和科研测量中已经能够满足大部分需求，且价格更为合理。

综上所述，P5122 无源高压探头在带宽、价格、输入阻抗等方面与同系列产品各有优劣，用户可以根据具体的测量需求和预算来选择最适合自己的探头型号。

六、订购信息与附件

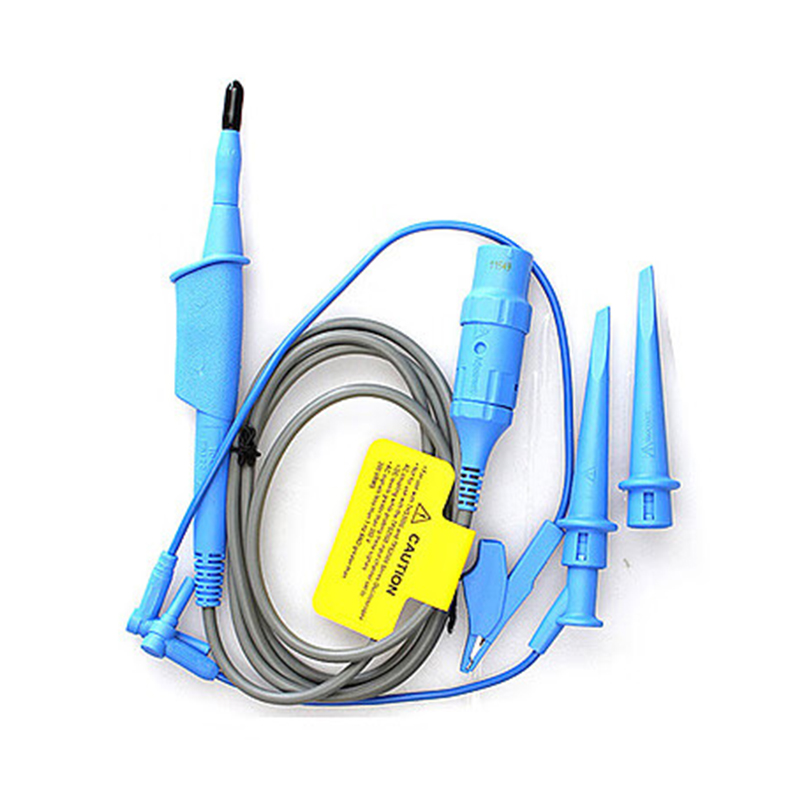

在订购 P5122 无源高压探头时，用户将获得一系列实用的附件，包括大型伸缩式钩式端部、带钩式端部的引线、带鳄鱼夹的引线、调整工具和使用手册等。这些附件不仅方便了用户的使用，还提高了测量的效率和准确性。

希望通过以上对 P5122 无源高压探头的详细介绍，能够帮助您更好地了解这款产品，并在实际应用中做出明智的选择。
