频谱分析仪的作用
2023-08-29

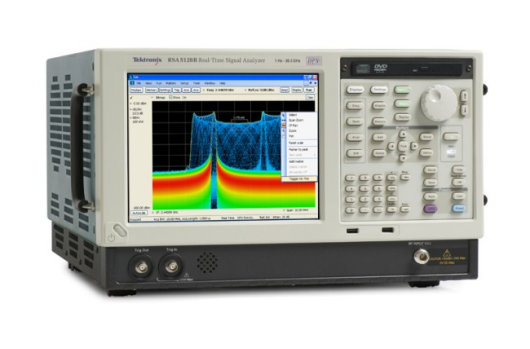

频谱分析仪(Spectrum Analyzer)是一种用于测量和分析信号频率分布和幅度的测试仪器。它可以将输入信号分解为不同频率分量,并显示这些分量的幅度。频谱分析仪广泛应用于电子、通信、射频、音频和无线领域,用于检测和分析各种类型的信号。
频谱分析仪的主要功能包括:
1. 幅度测量:它可以测量不同频率上信号的幅度,从而了解信号的强度和功率水平。
2. 频率分析:频谱分析仪能够将信号分解为不同频率的分量,以显示信号在频率轴上的分布情况。
3. 频谱显示:频谱分析仪以频谱图的形式显示信号的频率和幅度分布,使用户能够直观地了解信号的特性。
4. 带宽测量:它可以测量信号的带宽,即信号在频率轴上的宽度。
5. 杂散分析:频谱分析仪可以检测和分析信号中的杂散成分,如噪声、谐波等。
6. 触发功能:频谱分析仪通常具备触发功能,使用户可以选择在特定条件下捕获信号。
7.调制分析:频谱分析仪能够分析信号的调制方式,如调幅、调频等。
8. 射频干扰检测:它可用于检测和分析射频信号的干扰源,以便识别和解决通信中的干扰问题。
9. 频率校准:频谱分析仪通常可以进行频率校准,以确保测量结果的准确性。
频谱分析仪在设计、测试、故障诊断和研究领域都有重要作用。不同型号的频谱分析仪可能具有不同的频率范围、分辨率、动态范围和功能。在选择频谱分析仪时,需要根据应用的具体需求来确定所需的规格和功能。
