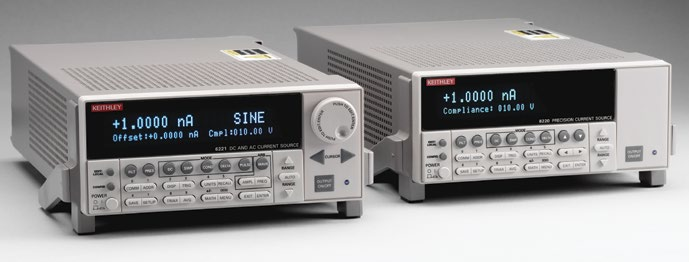

Keithley 6220/6221 电流源 + 2182A 纳伏表组合

低电阻校准 / 超导测试 / IV 扫描精密方案

一、低电阻精准校准：Delta 模式 + 2107-4 低热电缆实现 ±0.002% 级精度

1. 核心应用场景

适用于半导体贴片电阻、标准电阻器、MEMS 器件的低阻（1mΩ~100Ω）校准，尤其满足批量生产中 “高重复性 + 低误差” 需求 —— 某电阻生产厂用该组合完成 100Ω 以下贴片电阻出厂校准，数据一致性比传统设备提升 3 倍。

2. 关键技术：Delta 模式抵消热干扰

6220/6221 电流源输出正向电流 I + 时，2182A 纳伏表同步采集电压 V+；

切换反向电流 I - 后，再采集 V-，通过公式ΔV=(V+-V-)/2，直接消除测试回路中 0.1μV 级热电动势干扰。

• 实测数据：10mΩ 电阻校准中，误差从普通设备的 ±0.01% 降至±0.002%（相当于 1 米测量误差＜头发丝直径的 1/500）；

•


• 计量院验证：6220+2182A+2107-4 组合校准 10mΩ 标准电阻，与国家基准偏差稳定在±0.0015% 以内。

3. 辅助设备：2107-4 低热输入电缆

普通测试线因铜 - 镍接头材质差异，温度波动 0.5℃就产生 10nV 热电势；2107-4 采用同材质导体 + 对称屏蔽结构，空调房环境下附加误差仅 2nV（比普通电缆降低 80%），确保低阻测试中 “电流输出 - 电压采集” 的信号纯净度。

二、超导材料脉冲测试：6221+2182A 窄脉冲技术保护样品特性

1. 核心应用场景

针对 YBCO、Bi-2223 等超导带材的临界电流测量，避免直流测试中样品发热导致的特性漂移，同时满足 “快速捕捉超导 - 正常态转变” 需求 —— 某超导实验室用该组合完成带材临界电流日常检测，数据重复性达 0.5% 以内。

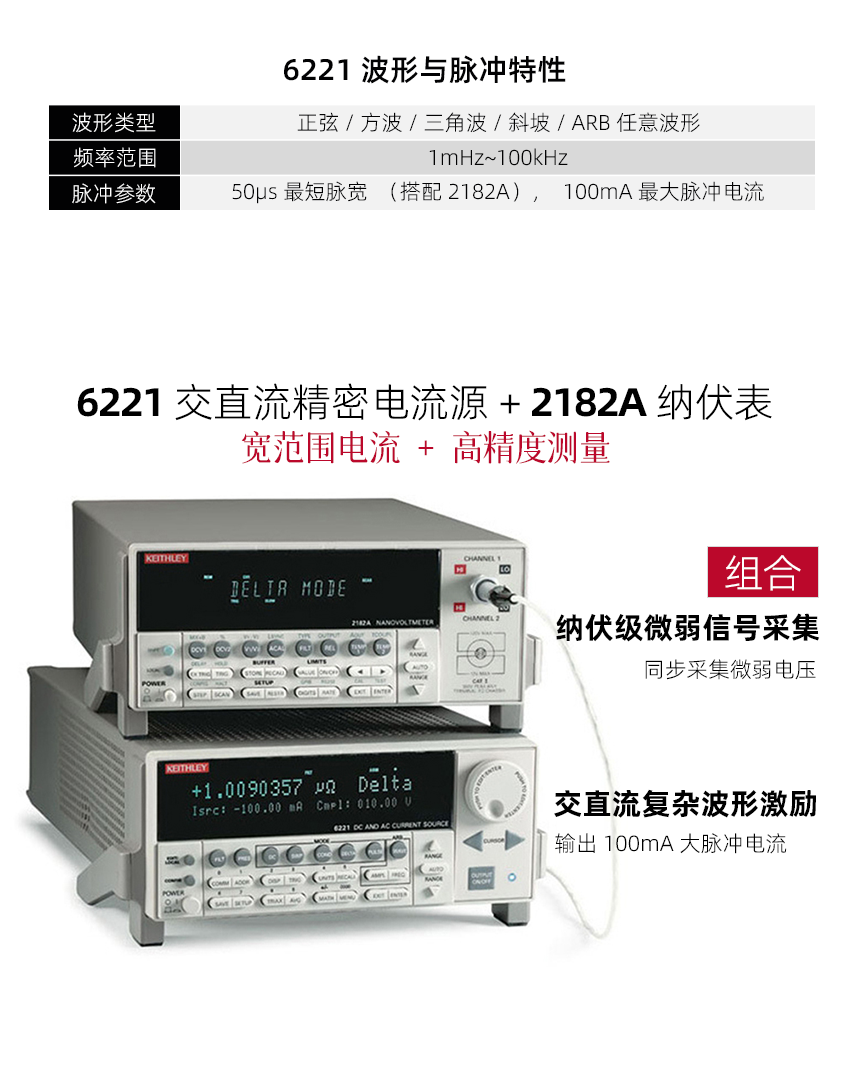

2. 关键功能：6221 的 50μs 窄脉冲输出

6221 电流源支持50μs~12ms 可编程脉冲，配合2182A 纳伏表同步测量，将样品功耗降至直流模式的 1% 以下：

• 技术细节：脉冲电流从 0 上升至 100mA 仅需 1μs，2182A 在脉冲施加后 16μs 内启动测量，精准捕捉脉冲平顶期电压信号；

• 对比效果：同一 YBCO 带材，直流模式测试误差 3%，50μs 脉冲模式（占空比 1%）误差直接控制在0.5% 以内。

3. 同步保障：8501 触发电缆

普通 GPIB 电缆触发延迟 5-10ms，无法匹配窄脉冲测试节奏；8501 采用专用 Trigger Link 接口，6221 与 2182A 同步延迟＜0.8ms，且 80% 密度镀锡铜丝屏蔽层能将 50Hz 工频干扰从 20nV 降至 3nV。

• 工厂场景验证：某电机厂用该组合测 100mA 脉冲信号，未用 8501 时干扰 50nV，搭配后干扰降至 8nV。

三、IV 曲线高效扫描：预设功能 + 以太网接口提升 5 倍效率

1. 核心应用场景

用于二极管、MOS 管、压力传感器的 IV 特性曲线扫描，支持批量样品 “无人值守测试”，适配研发阶段的参数筛选与生产阶段的质量检测 —— 某汽车电子厂用该组合测试压力传感器，单日测试量从 200 个提升至 1000 个。

2. 高效功能：6220/6221 的预设扫描

两款电流源均内置65536 点源存储，电脑端预设 10nA~100mA 线性 / 对数扫描序列后，通过 GPIB 接口下载至设备：

• 自动流程：6220/6221 按设定步长输出电流，2182A 同步采集对应电压，数据直接存储至电脑；

• 效率提升：比手动操作快 5 倍，且避免人为操作误差（某实验室测压力传感器，数据重复性从 0.5% 提至0.1%）。

3. 6221 额外优势：以太网远程控制

6221 电流源比 6220 多以太网接口，无需额外 GPIB 卡，通过局域网即可实现电脑对 6221+2182A 的同步控制：

• 研发案例：用 LabVIEW 编写程序，控制 6221 输出 1kHz 正弦电流，2182A 以 10kHz 采样率记录电压，整套系统同步误差＜10μs，完美匹配压电传感器动态特性测试。

四、组合选型指南：按应用场景匹配 6220/6221

1. 选 6220 组合的场景

若 90% 以上需求是直流低电阻测试（如电阻厂批量校准、传感器静态标定）：

• 1nA~10mA 量程精度 ±0.01%，搭配 2182A 的15nV 噪声（1s 响应），合格率判定准确率比传统方法提升 12%；

• 推荐搭配：6220+2182A+8501-1（1m 触发线），节省实验室空间。

2. 选 6221 组合的场景

若涉及脉冲测试或交流特性分析（如超导带材检测、纳米器件微分电导测量）：

• 10MHz 输出更新速率生成 100kHz 光滑正弦波，微分电导测量速度 24Hz（比传统锁相放大器快 10 倍）；

• 推荐搭配：6221+2182A+8501-2（2m 触发线），适配产线等大空间场景。

五、选件与细节：进一步提升测试性能

1. 8501 触发电缆：按场景选长度

• 8501-1（1m）：小型实验室、桌面测试用，减少线缆冗余；

• 8501-2（2m）：产线、大型实验室用，屏蔽层接地设计更优，脉冲测试信噪比再提升 40%。

2. 4288-1 机架套件：集成化管理

19 英寸标准机架，可同时安装 6220/6221 与 2182A，避免线缆缠绕，减少振动导致的接触不良 —— 某实验室统计，使用后因线缆松动的测试中断从每周 2 次降至每月 1 次。

3. KPCI-488LPA GPIB 卡：批量测试必备

用于 6220 组合的远程控制，批量测试 50 个样品时，可减少 2 小时人工干预，尤其适合电阻、传感器生产厂的流水线测试。

2 个关键操作细节

1. 接口适配：6220/6221 为三同轴输出接口，普通 BNC 接头会引入 10pA 泄漏电流，必须使用专用三同轴转接器；

2. 2182A 量程选择：低电阻测试优先用 10mV 量程，此时噪声水平比 100mV 量程低 5 倍，数据精度更高。

六、总结：精准匹配需求，让测试更高效可靠

Keithley 6220/6221 与 2182A 的组合，本质是 “按需定制” 的精密测量方案 —— 无论是追求直流低阻校准的极致精度，还是需要超导测试的脉冲保护，或是批量 IV 扫描的效率提升，都能通过选对核心设备与辅助选件，实现 “数据准、效率高、样品护” 的目标。

对使用者而言，无需追求 “功能全”，而是根据自身测试场景（如电阻范围、是否需脉冲 / 交流、测试规模）

匹配组合：小批量直流校准选 6220 套装，复杂动态测试选 6221 套装，再搭配对应的触发电缆与管理套件，就能最大化发挥设备价值。
