TCP312A + TCPA300 电流测量系统：300 MHz 高频电流精准捕获的终极解决方案
2025-08-21
在开关电源、功率电子和高速数字系统的设计与调试中，工程师们始终面临着一个核心挑战：如何在不影响被测电路的前提下，精准、可靠地测量高频、高强度的电流信号？ 传统的电流探头往往在带宽、精度或易用性上存在妥协。TCP312A 电流探头配合 TCPA300 放大器 组成的测量系统，以其 300 MHz 带宽、5 mA 至 30 A 的宽动态范围、以及卓越的直流精度，为您提供无可挑剔的电流测量体验，成为高频功率测量的行业标杆。

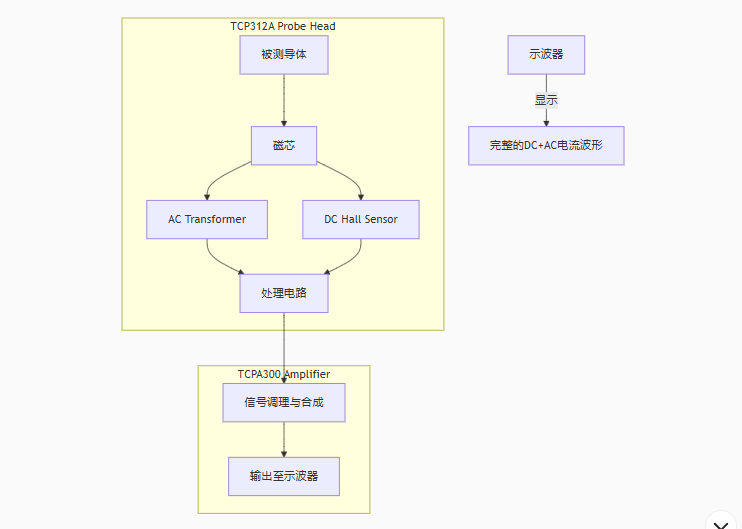

一、核心原理：霍尔效应与变压器技术的完美融合
TCP312A 并非简单的电流互感器，它采用了混合式（Hybrid）技术，结合了交流互感器（AC Transformer） 和直流霍尔效应传感器（DC Hall-Effect Sensor） 的优势，从而实现从直流到高频的精确测量。
AC 路径（Transformer）：
高频交流电流穿过磁芯，基于电磁感应原理产生信号。
优势：提供极高的带宽（高达 300 MHz）和出色的高频响应。
DC 路径（Hall Effect）：
霍尔传感器检测磁芯中的静态（直流）磁场强度，从而测量直流或极低频电流。
优势：解决了传统互感器无法测量直流的根本缺陷。
信号合成（TCPA300 Amplifier）：
TCPA300 放大器将 AC 和 DC 两路信号进行精准的调理与合成，最终输出一个能真实反映电流中直流和交流成分的复合电压信号（单位：1 V/A 或 0.1 V/A）至示波器。
二、详细特性与参数（定义专业级性能）
TCP312A 探头头部参数
| 参数 | 指标 |
|---|---|
| 带宽 | DC to 300 MHz (AC 耦合时可达 400 MHz) |
| 上升时间 | < 1.2 ns |
| 电流量程 | ±5 mA to ±30 A (峰值 ±50 A) |
| 最大 RMS 电流 | 15 ARMS (连续)，30 ARMS (峰值) |
| 分辨率 | < 1 mA (在 5 mA/div 量程) |
| 精度 | ±1% of reading (DC, 50 MHz 内)，±2% of reading (100 MHz)，±3% of reading (300 MHz) |
| 直流偏移误差 | ±0.5 mA (典型值) |
| 降额 | 电流/频率关系遵循制造商提供的降额曲线 |
| 导体尺寸 | 最大 5.5 mm 直径 |
TCPA300 放大器单元参数
| 参数 | 指标 |
|---|---|
| 增益 / 灵敏度 | 1 V/A 或 0.1 V/A (两档可切换) |
| 带宽限制 | 20 MHz 低通滤波 (用于减少高频噪声) |
| 输出阻抗 | 50 Ω (直接匹配现代示波器输入) |
| DC 偏置调节 | ±600 mV 连续可调 (用于抵消探头本身的直流偏移) |
| 消磁 (Degauss) | 一键自动消磁功能 (消除磁芯剩磁，保证DC精度) |
| 电源 | 交流适配器或可选电池包 (TCPA300-BAT) |
三、关键注意事项（确保测量准确与设备安全）
消磁 (Degauss) 是精度的前提：
原因：磁芯中的剩磁会引入严重的直流测量误差。
要求：每次测量前、改变量程后、或怀疑精度有误时，必须执行消磁操作。将探头夹口闭合（切勿夹载导体），按下 TCPA300 上的
DEGAUSS按钮直至完成。禁忌：夹着导线或在大电流通过时进行消磁会损坏探头。
避免磁芯饱和：
原因：超过探头额定电流会使磁芯饱和，导致波形削顶失真和精度永久性下降。
操作：始终参考降额曲线。对于 DC 或低频电流，绝对不得超过 ±30 A DC 或 15 ARMS 的连续电流限值。
正确连接与匹配：
使用高质量的同轴电缆（如提供的 RG-174）连接放大器和示波器。
将示波器通道阻抗设置为 50 Ω 以匹配 TCPA300 的输出阻抗，否则会导致幅度误差和振铃。
环境干扰管理：
电流探头对外部磁场敏感。尽量远离电源变压器、风扇等干扰源。
保持探头夹口清洁，避免金属碎屑影响磁芯闭合。
校准与保养：
建议定期（每年）进行校准，以确保精度。
轻柔开合夹口，避免机械冲击。
四、核心应用领域
开关电源 (SMPS) 测试：
场景：测量 MOSFET/IGBT 的开关电流波形、二极管反向恢复电流、电感电流纹波、变压器励磁电流。
价值：分析开关损耗、验证环路稳定性、评估磁元件饱和、诊断过流事件。
功率器件特性分析：
场景：与曲线追踪仪或示波器配合，测量 SiC/GaN 器件的动态开关特性（如 Id-Vds 曲线）。
价值：精准评估器件的开通/关断时间、米勒平台、短路耐受能力。
高速数字系统功率完整性：
场景：测量 CPU、FPGA、ASIC 的瞬态工作电流、功耗曲线、同步开关噪声 (SSN)。
价值：优化去耦电容设计、验证电源轨动态响应、进行功耗分析。
逆变器与电机驱动：
场景：测量三相输出电流、IGBT 桥臂电流。
价值：分析调制波形质量、计算输出功率、诊断上下管直通故障。
电路保护与故障分析：
场景：捕获保险丝熔断、断路器跳闸、浪涌抑制器动作时的瞬态大电流。
价值：分析故障电流幅值与持续时间，优化保护电路设计。
五、标准操作方法（四步完成精准测量）

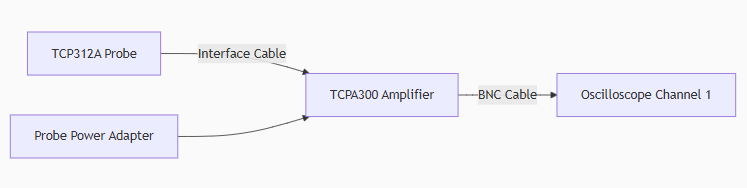

步骤 1：系统连接与设置
将 TCP312A 连接到 TCPA300 的接口。
用 50 Ω BNC 线缆将 TCPA300 的 OUTPUT 连接到示波器的一个通道。
为 TCPA300 接通电源。
将示波器对应通道的阻抗设置为 50 Ω，垂直单位设置为 安培 (A)（根据选择的灵敏度，1V=A 或 0.1V=A）。
步骤 2：消磁与归零
确保探头夹口完全闭合且内部无导体。
按下 TCPA300 前面的
DEGAUSS按钮并保持，直到进度条完成或指示灯熄灭。观察示波器屏幕上的基线，微调放大器上的
DC OFFSET旋钮，将基线精确调整至零位。
步骤 3：连接被测电路并进行测量
按下探头背部的扳机，打开磁芯夹口。
将探头夹在需要测量电流的导线（一次只夹一根导线，避免磁场抵消）。
根据待测电流的大小和频率，在 TCPA300 上选择合适的灵敏度（1 V/A 用于小电流，0.1 V/A 用于大电流）。
在示波器上设置合适的时基和垂直刻度，触发捕获波形。
步骤 4：读数与分析
直接读取波形的幅值、上升时间、频率等参数。
利用示波器的数学运算功能，进行电流与电压的乘法运算（P = V * I），直接测量功率。
使用积分功能计算电荷量（Q = ∫Idt）。
为什么选择 TCP312A + TCPA300 系统？
无与伦比的带宽：300 MHz 带宽足以应对最严苛的高速开关测量。
真正的直流精度：霍尔技术保证了直流和低频信号的测量准确性，这是交流互感器无法实现的。
宽动态范围：从 5 mA 到 30 A，既能捕捉微弱的电流纹波，也能承受大的工作电流。
卓越的易用性：一键消磁、直流偏置调节、双档位灵敏度，让高精度测量变得简单可靠。
泰克品质与可靠性：工业级设计，经久耐用，测量结果值得信赖。
