是德科技 N2780B 系列电流探头选型指南

精准匹配测流需求，攻克电子测试难题

在电子测试场景中，电流测量的精准度与适配性，直接影响设备研发效率、生产质量。是德科技 N2780B 系列电流探头，凭借多型号覆盖、核心技术优势，成为工程师解决测流难题的 “利器”。

一、选型核心逻辑：明确 “带宽 - 电流” 需求

电流探头选型，需优先锁定两个关键参数：

• 带宽：决定可测信号的频率范围，高频电路（如射频、高速信号）需高带宽探头，低频场景（如电机驱动、常规电源）选低带宽即可。

• 最大电流：匹配被测电路的电流峰值，大电流场景（如电机启动、大功率电源）需高承载能力的探头。

基于这两个参数，结合测试场景（如研发调试、量产检测、计量校验），即可精准筛选 N2780B 系列型号。

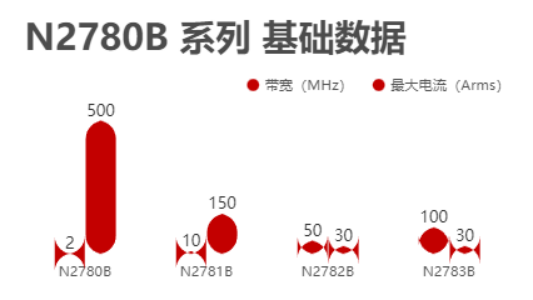

二、N2780B 系列型号对比（附参数对比图）

为直观呈现型号差异，整理核心参数对比表（可转化为可视化图表，如雷达图、柱状图，突出参数差异）：

三、深度解析：N2780B ，低频大电流 “刚需之选”

在系列中，N2780B因覆盖 “低频 + 大电流” 通用场景，成为工程师高频选用的型号，核心优势拆解：

1. 场景适配 —— 解决 “大电流测不准、易过载” 痛点

• 电机驱动测试：可捕捉电机启动（瞬时大电流）、运行（稳定电流）、制动（反向电流）全阶段数据，助力排查 “堵转过载”“效率偏低” 等问题。

• 大功率电源调试：适配满载（高电流）、空载（低电流）工况，精准监测电流波动，优化电源 “输出稳定性” 与 “能效比”。

2. 技术优势 —— 混合技术保障 “精准 + 稳定”

采用霍尔效应传感器 + 交流电流互感器混合方案，无需断开电路即可测流，兼具：

高兼容性：支持接入任意带高阻抗 BNC 输入的示波器，降低测试设备投入成本。

抗干扰能力：在复杂电磁环境中（如电机驱动的强电磁干扰），仍能稳定输出低噪声、低插入损耗的测量数据。

四、聚焦 “大电流场景”，N2780B 如何脱颖而出？

我们选取同领域经典型号 泰克 A622 电流探头 作为对比（参数源于公开技术文档 ），从 “大电流适配、场景兼容性、长期使用价值” 三个维度，看 N2780B 的差异化优势：

典型案例：测试 500Arms 电机驱动电流时，某竞品因带宽不足（＜2MHz ），无法稳定捕捉电流波形；N2780B 凭借 2MHz 带宽 + 500Arms 承载能力，清晰呈现电流变化曲线，助力快速定位 “启动电流过大” 问题。

五、全场景选型推荐：从研发到量产，精准匹配

1. 研发调试阶段

• 高频精密场景（如射频电路、高速信号）：选N2783B（100MHz 带宽 + 30Arms 电流），捕捉微小信号的电流变化。

• 中低频通用场景（如常规电子电路）：选N2781B（10MHz 带宽 + 150Arms 电流），平衡测试需求与成本。

2. 量产检测阶段

• 大电流产线（如电机、大功率电源）：选N2780B（2MHz 带宽 + 500Arms 电流），快速排查 “电流异常品”，提升良品率。

• 高频小电流产线（如精密模块、高频元器件）：选N2782B（50MHz 带宽 + 30Arms 电流），精准检测微小电流偏差。

3. 计量校验场景

作为标准测试工具，N2780B/N2783B可提供高精度电流基准（根据校验对象的频率、电流需求二选一 ），保障量测体系的准确性。

六、选型决策路径：3 步锁定适配型号

1. 明确测试场景：区分 “低频大电流 / 高频小电流 / 中低频通用” 等需求。

2. 提取关键参数：从场景反推 “所需带宽、最大电流”（可参考上文型号适配表 ）。

3. 匹配系列型号：对照 N2780B 系列参数，锁定 1-2 款候选型号，优先选覆盖 “未来潜在场景” 的型号（如研发阶段可适度选高带宽型号，预留测试拓展性 ）。

无论你是电子研发工程师、产线检测人员，还是计量校验从业者，是德科技 N2780B 系列电流探头，都能通过精准选型，成为测试环节的 “可靠伙伴”。

如需获取型号对比图定制、场景化测试方案，或深入探讨选型细节，欢迎联系我们，让专业工具为你的电子测试 “精准赋能”。
