16334A 镊子触头测试夹具：SMD 阻抗测量的极简科普指南 一、核心功能：为什么它是 SMD 测试的「微型夹子」？
2025-06-12
16334A 镊子触头测试夹具：SMD 阻抗测量的极简科普指南
一、核心功能：为什么它是 SMD 测试的「微型夹子」？

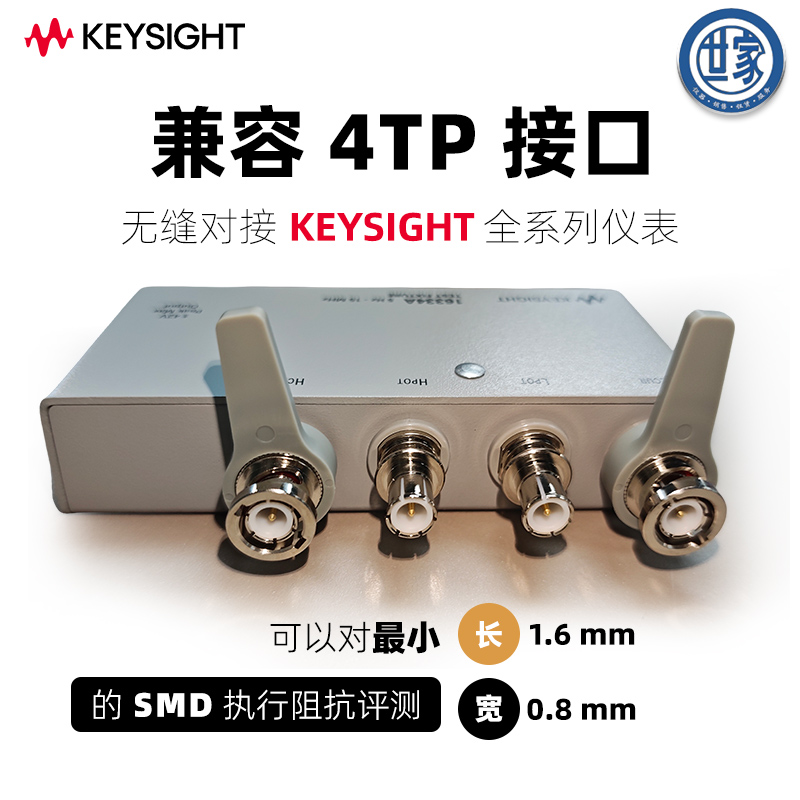

16334A 是专业 SMD 测试夹具，核心优势在于镊子式触头设计—— 像精密镊子一样夹住最小 1.6mm×0.8mm 的 SMD 元件（如 0603 尺寸芯片），解决传统夹具难以接触微型元件的难题。
核心动作：单手操作镊子触头，直接夹持 DUT（被测器件），无需额外固定工具；
典型场景：实验室研发阶段对样品元件的快速测试，或生产线对密集电路板上元件的抽检。
二、技术参数：用数字看懂它的「专业度」
参数类型 | 具体指标 | 意义解析 |
频率范围 | 5Hz~15MHz | 覆盖低频到中频测量，适配多数 SMD 的工作频段，可测电容、电感、电阻的阻抗特性 |
最大电压 | ±42V peak（AC+DC） | 兼容多数 SMD 的工作电压，避免测试时元件损坏 |
测量误差 | 比例误差 ±2×(f/10)²（f 单位：MHz） | 频率越高误差越小，15MHz 时误差约 ±4.5%，满足工业级测量精度要求 |

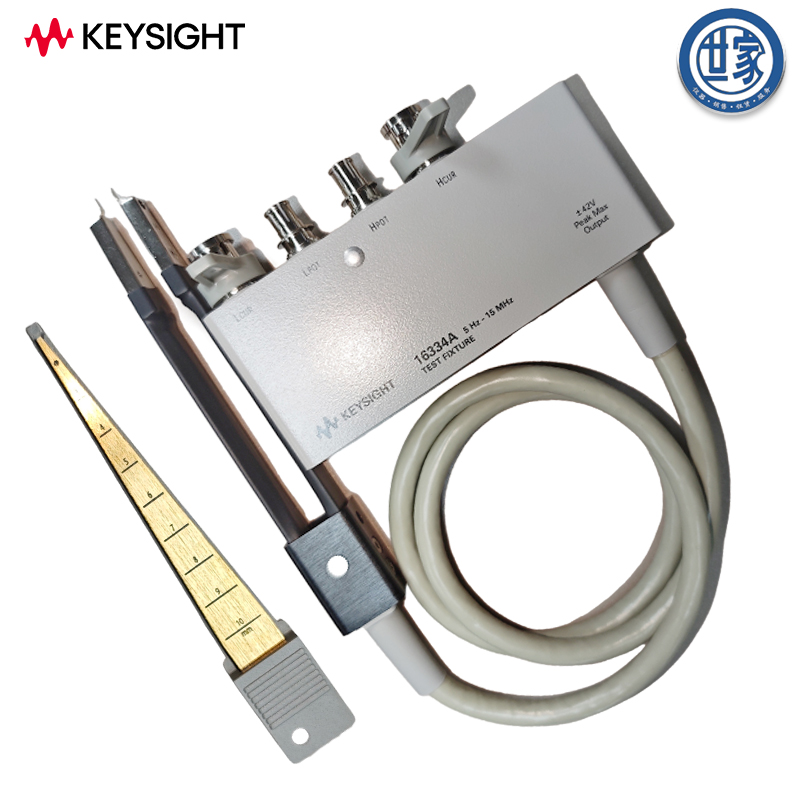

电缆长度 | 1 米（BNC 接口到镊子顶端） | 灵活连接仪器与被测元件，适合桌面测试或产线延伸测量 |
重量 | 290g | 轻量化设计，长时间手持操作不易疲劳 |
三、适配仪器：哪些设备能「无缝搭档」？
16334A 兼容 Keysight 主流阻抗测量仪器，无需额外适配器：
LCR 表：E4980A（20Hz~2MHz）、E4980AL（20Hz~1MHz）、E4981A（电容表）；
阻抗分析仪：E4990A（20Hz~120MHz）；
应用场景：
E4980A 搭配 16334A，可在 1MHz 下测试 0603 电容的 ESR（等效串联电阻）；
E4990A 搭配时，能在 15MHz 下分析射频电感的阻抗特性。
四、解决方案：它解决了哪些「痛点」？
1. 微型元件夹持难
传统夹具需焊接引线，可能损坏 0603 等小尺寸元件；16334A 的镊子触头直接夹持，避免物理损伤，适合样品测试或维修场景。
2. 测试效率低
传统方案：安装夹具→校准→连接元件，耗时 10 分钟；
16334A 方案：直接夹持→一键校准（标配补偿块 16334-60001）→测量，全程 3 分钟。
3. 高频测量误差大
15MHz 频率下比例误差仅 ±4.5%，比同类夹具更精准，适合高频电路元件筛选。
五、与同类夹具的「差异化对比」
型号 | 16334A（镊子式） | 16034E（平行电极式） | 16192A（射频专用） |
最小元件 | 1.6×0.8mm（0603） | 1.6×0.8mm（0603） | 1mm×0.5mm（0402） |
频率范围 | 5Hz~15MHz | DC~40MHz | DC~2GHz |
操作方式 | 手持镊子，适合灵活测试 | 固定电极，适合量产流水线 | 精密定位，适合射频芯片研发 |
价格定位 | 经济实惠（适合中小批量测试） | 中等（适合量产） | 高端（适合科研与高频场景） |
六、实际应用案例：「怎么用」更直观？
▶ 场景 1：大学实验室教学
需求：让学生理解 SMD 电容在不同频率下的阻抗变化；
方案：16334A 夹持 0.1μF 电容，连接 E4980A，扫描 100Hz~1MHz，观察容抗随频率上升而下降的规律。
▶ 场景 2：手机主板维修
故障：某型号手机 WiFi 信号弱，怀疑片式电感损坏；
方案：用 16334A 夹持主板上的 0402 电感，连接 E4990A 测量 15MHz 阻抗，对比标准值快速定位失效元件。
如需进一步了解 16334A 的操作细节、适配方案或技术文档，可联系我们获取相关资料。
我们将为您提供专业的选型建议与应用支持，欢迎随时咨询。
