Keithley 2380 系列直流电子负载：全型号参数与功能优势对比指南
2025-05-13
Keithley 2380 系列直流电子负载：全型号参数与功能优势对比指南
一、纯技术参数对比表（精准量化差异）
技术参数 | 2380-120-60 | 2380-500-15 | 2380-500-30 |
额定功率 | 250W | 200W | 750W |
输入电压范围 | 0–120V | 0–500V | 0–500V |
输入电流范围 | 低量程：0–6A | 低量程：0–3A | 低量程：0–3A |
电压分辨率 | 低量程：0.1mV | 低量程：1mV | 低量程：1mV |
电流分辨率 | 低量程：0.1mA | 低量程：0.01mA | 低量程：0.1mA |
动态切换频率 | 最高 25kHz（连续 / 脉冲 / 切换模式） | 最高 25kHz（同左） | 最高 25kHz（同左） |
通讯接口 | GPIB/USB/RS-232（全兼容） | GPIB/USB/RS-232（全兼容） | GPIB/USB/RS-232（全兼容） |
保护功能 | 过温 / 过压 / 过流 / 过功率 / 反极性保护 | 同左 | 同左 |
尺寸（mm） | 214.81×104.24×397.03 | 同左 | 482×131.4×580 |
重量 | 4.65kg（紧凑轻便） | 4.65kg（同左） | 24.95kg（大功率专属设计） |
二、功能优势与适用场景对比表（场景化选型参考）
核心优势 | 2380-120-60（中高电流性价比王） | 2380-500-15（高压小电流专家） | 2380-500-30（大功率旗舰款） |
电压电流适配 | ✅ 120V 电压覆盖主流低压系统（12V/24V/48V） | ✅ 500V 高压输入适配储能模块、光伏逆变器 | ✅ 500V 高压 + 30A 大电流，支持 750W 持续负载 |
精度与控制 | ✅ 低量程电压 0.1mV 分辨率（捕捉微伏级波动） | ✅ 电流分辨率 0.01mA（微安级校准） | ✅ 大功率下的低纹波输出（适合充电桩效率测试） |
典型适用场景 | ▶ 汽车电子（车载电源、电机控制器） | ▶ 高压电池 BMS（400V 电池组保护测试） | ▶ 工业电源（1000W 级 UPS 满负载老化） |
差异化价值 | 性价比首选：功率 / 电流比最优，适配 80% 常规测试场景，产线部署成本降低 30% | 高压场景唯一：500V 电压下的超精电流控制，填补中小功率高压测试空白 | 大功率首选：750W 持续输出，支持 24 小时工业级严苛测试，稳定性领先同类产品 |
体积与部署 | 紧凑设计，适合桌面 / 机架灵活安装（占用 1U 空间） | 同左，轻便易移动（实验室高压平台首选） | 全机架宽度设计，适合大型测试系统集成（需专用机柜空间） |

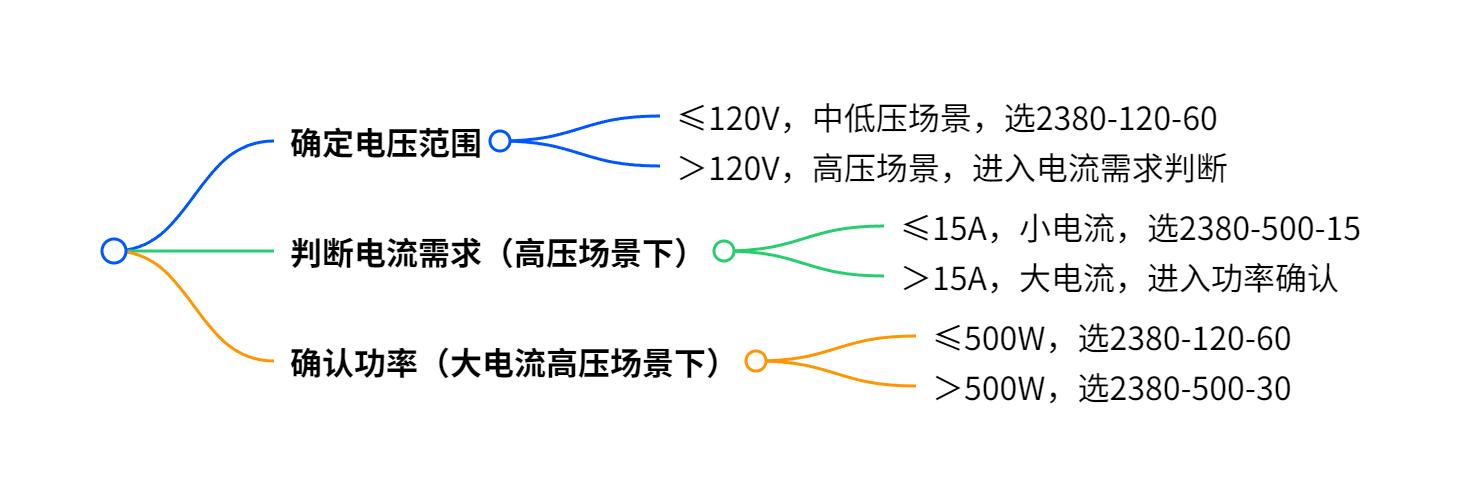

三、选型决策脑图（3 步锁定型号）
四、应用案例对比：场景化优势落地
▎案例 1：汽车电子 12V 电源测试
· 需求：模拟启动时 20A 浪涌负载，测试电压波动≤50mV
· 选型：2380-120-60
· 优势：60A 高电流模式直接模拟启动冲击，0.1mV 电压分辨率精准捕捉波动，GPIB 接口自动生成测试报告。
▎案例 2：高压电池 BMS 保护验证
· 需求：400V 电池组恒流放电至 300V，电流精度 ±0.1%
· 选型：2380-500-15
· 优势：500V 电压上限安全接入，0.01mA 电流分辨率确保放电精度，过压保护实时切断异常输入。
▎案例 3：充电桩满负载老化
· 需求：60kW 充电桩直流输出（500V/120A），持续测试 8 小时
· 选型：2380-500-30（需多台并联）
· 优势：单台 30A 电流，支持多设备同步控制，750W 功率冗余设计避免过热，适合 24 小时连续运行。
五、结语：精准匹配，效率优先
通过纯参数表可量化技术差异，功能优势表聚焦场景适配，脑图辅助快速决策，三者结合帮助您根据电压→电流→功率三要素精准选型。2380-120-60 凭借 “中压大电流 + 高性价比” 成为通用首选，2380-500-15 与 2380-500-30 分别覆盖高压小电流与大功率细分场景。
如需获取各型号详细技术文档或定制测试方案，欢迎联系我们>>，为您提供专业选型支持。
