把台式测试频率装进掌心：是德科技 U1730C 系列手持 LCR 表技术观察

在电子制造、现场运维与研发验证中，电阻、电容、电感等阻抗类元件的参数测量是最基础也最频繁的操作。长期以来，100 kHz 这样的高频测试能力几乎被台式 LCR 表独占，而手持仪表大多停留在 1 kHz 或 10 kHz 级别，导致现场和产线人员在面对开关电源、高频滤波等实际工作场景时，不得不将元件拆回实验室，或依赖估算值做出判断。

是德科技（Keysight Technologies）U1730C 系列手持 LCR 表的出现，将“最高 100 kHz 测试频率”这一台式级性能压缩进仅 337 克、单手可握的便携机身，为阻抗测量提供了真正可移动的台式级解决方案。本文基于公开技术数据手册，从指标、规格到应用逻辑，客观解析这一系列手持仪表的技术定位与实用价值。

一、核心指标：便携外壳下的“准台式”性能

U1730C 系列包含三款型号：U1731C、U1732C 和 U1733C，共享以下核心能力：

分辨率与精度：20,000 字显示分辨率，基本精度高达 0.2%（典型条件下），这一水平在手持 LCR 表中属于第一梯队，足以应对绝大多数元件筛选与故障判别。

一键自动识别（Ai）：单键按下，仪表自动判别被测元件为电感（L）、电容（C）或电阻（R），并同时给出串联/并联模式下的测量结果，彻底省去手动切换模式、反复试错的繁琐步骤。

丰富的分析参数：除主参数 Z（阻抗）、L、C、R 外，内置 ESR（等效串联电阻）、D（损耗因数）、Q（品质因数）和 θ（阻抗相角）等次级参数。其中，U1733C 额外提供 DCR（直流电阻）测量功能，可直接替代独立的万用表完成直流阻值测试，减少工具切换。

供电与数据互联：单节 9 V 碱性电池可连续工作约 16 小时，同时支持选配交流电源适配器；通过红外转 USB 线缆（IR-to-USB）可将连续读数自动记录至 PC，便于数据追溯与质量分析。

这些指标使 U1730C 系列在手持设备中罕见地兼顾了高精度、多参数和宽频范围，真正将台式仪器的“分析深度”带到了现场。

二、频率梯度：三款机型如何差异化分工

三款型号的唯一实质性差异在于可选测试频率的数量与范围，这也直接决定了它们各自适用的场景：

测试频率的提升并非简单的数字游戏。以开关电源中常用的铝电解电容为例，其等效串联电阻（ESR）随频率变化显著——只有在较高频率（如 100 kHz）下测得的 ESR 才与实际工作条件相符。U1733C 的 100 kHz 档位，实际上是把“在产线或现场复现台式测试条件”变成了可操作的事实。

三、技术深度：精度、源阻抗与测量条件

为了真正理解 U1730C 系列的性能边界，有必要深入其数据手册中的技术细节。

1. 测试信号电平与频率精度

所有交流测试频率下，信号电平典型值为 0.74 Vrms（10 kHz 及 100 kHz 时为 0.70 Vrms），偏差不超过 ±0.05 Vrms。

各频率点的精度均为 ±0.01%，保证了频率源的稳定性，这是高精度阻抗测量的基础。

2. 源阻抗与量程自动适配

U1730C 系列在不同量程和频率下自动切换源阻抗（典型值从 190 Ω 到 100 kΩ 不等）。例如，在电容测量中，小电容（如 20 nF 档）在 100 Hz 下源阻抗高达 100 kΩ，而在 100 kHz 下则降为 190 Ω。这种设计使得每个量程都能在最优激励条件下工作，兼顾低阻和高阻元件的测量准确性。

3. 精度计算与修正条件

数据手册中详细列出了阻抗（Z）、电容（C）、电感（L）的精度公式（Accuracy = A + Offset），并注明各项修正条件：

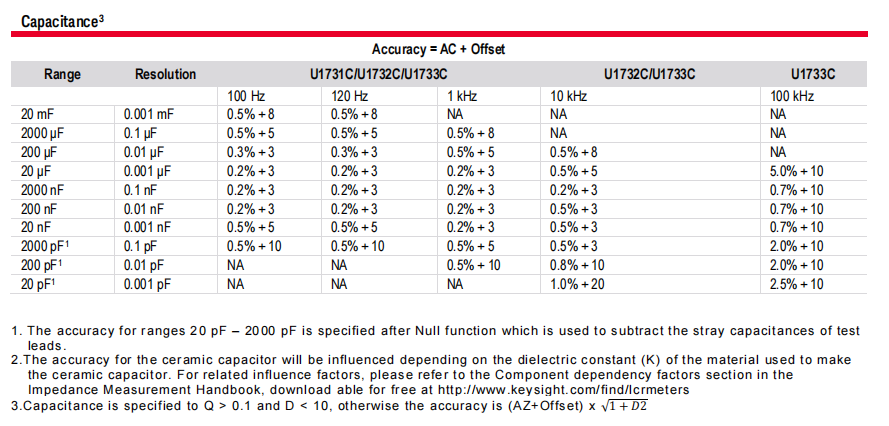

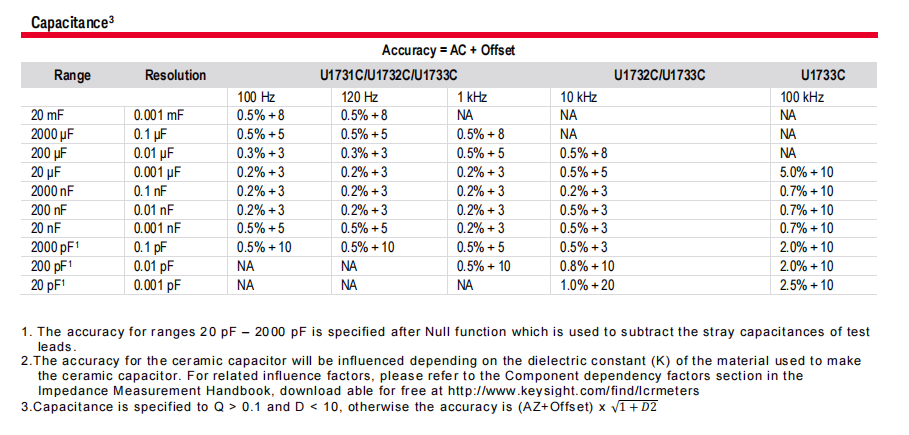

电容精度 以 Q > 0.1 且 D < 10 为前提，否则需要乘上 √(1 + D²) 的修正因子；

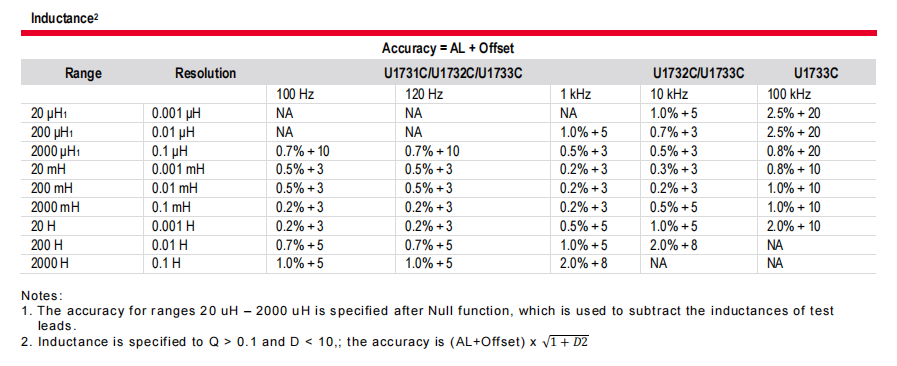

电感精度 同样依赖 Q > 0.1 且 D < 10；

小电容（≤2000 pF）和小电感（≤2000 μH） 的精度需在启用“Null”功能（归零补偿）后保证，用以扣除测试引线的杂散电容或残余电感。

这些细节说明，U1730C 并非简单“标一个高精度”，而是在实际测量逻辑中提供了可追溯、可修正的严谨体系，这在手持仪器中并不多见。

四、场景价值：为何“手持”比“台式”更关键

便携仪器的真正价值，不在于把台式参数原样压缩，而在于让测量发生在最需要的地方。

现场运维与故障排查：当设备突发停机，工程师无需将可疑元件拆回实验室，现场即可完成 L/C/R 判别、ESR 测量，快速定位失效元件（如电容老化导致的 ESR 增大）。

产线来料与工序检验：1 次/秒的测量速率、自动/手动量程切换，以及可选的容差模式（1% / 5% / 10% / 20%），使 U1730C 系列非常适合快速分拣与品质判级。配合数据记录功能，可批量追踪批次一致性。

研发与教学：θ（相角）、Q、D 等参数同屏呈现，有助于直观理解元件的频响特性与损耗机制，是工程师和学生的实用教具。

机身尺寸 184 × 87 × 41 mm，重量约 337 g（含电池），工作温度范围 –10 °C 至 55 °C，符合 EN61010-1、EN61326-1 等安规与电磁兼容要求，充分满足工业现场对耐用性和安全性的基本期待。

五、同家族的“专职选手”：U1701B 手持电容表

若应用场景聚焦于电容测量本身，是德科技同系列还提供 U1701B 手持电容表。它拥有 11,000 字分辨率，量程覆盖 1000 pF 至 199.99 mF，支持最多 25 组高/低限值比较模式（Compare Mode），并具备 Guard 保护端（配合 SMD 镊子提升抗噪能力）。其电池续航长达约 80 小时（无背光），更适合大批量电容分拣、产线快速筛选等单一任务。相比之下，U1730C 系列是“多面手”，而 U1701B 则是“专精者”，两者互为补充。

结语

是德科技 U1730C 系列手持 LCR 表以“台式级测试频率 + 掌上便携形态”，打破了传统手持仪表在频率和精度上的天花板。U1733C 的 100 kHz 能力，更让现场工程师首次能在真实工作频率下评估 ESR 等关键参数，极大提升了故障诊断的准确性和效率。对于需要兼顾移动性与测量深度的场景，这一系列提供了一个客观、可复现的技术选项。

了解更多>>

本文技术参数引自是德科技公开数据手册：

U1730C Series Handheld LCR Meters Data Sheet（5990-7778EN）

U1701B Handheld Capacitance Meter Data Sheet（5990-3525EN）
